السلام عليكم
لقد واجهت مشكلة مع lcd لاني اول مرة اقوم بربطها مع المتحكم
تظهر في الشاشة اشياء غريبة ولم اعرف السبب وفي المحاكا تعمل جيدا
غيرت المتحكم باخر ومازال المشكل
وضعت ليد للمشاهدة المتحكم يعمل
الكود اخدته من ميكرويس

sbit LCD_RS at RB4_bit;
sbit LCD_EN at RB5_bit;
sbit LCD_D4 at RB0_bit;
sbit LCD_D5 at RB1_bit;
sbit LCD_D6 at RB2_bit;
sbit LCD_D7 at RB3_bit;

sbit LCD_RS_Direction at TRISB4_bit;
sbit LCD_EN_Direction at TRISB5_bit;
sbit LCD_D4_Direction at TRISB0_bit;
sbit LCD_D5_Direction at TRISB1_bit;
sbit LCD_D6_Direction at TRISB2_bit;
sbit LCD_D7_Direction at TRISB3_bit;
// End LCD module connections

char txt1[] = "mikroElektronika";
char txt2[] = "EasyPIC6";
char txt3[] = "Lcd4bit";
char txt4[] = "example";

char i;                              // Loop variable

void Move_Delay() {                  // Function used for text moving
  Delay_ms(500);                     // You can change the moving speed here
}

void main(){
  porta=0;
  trisa=0;

  Lcd_Init();                        // Initialize LCD

  Lcd_Cmd(_LCD_CLEAR);               // Clear display
  Lcd_Cmd(_LCD_CURSOR_OFF);          // Cursor off
  Lcd_Out(1,6,txt3);                 // Write text in first row

  Lcd_Out(2,6,txt4);                 // Write text in second row
  Delay_ms(2000);
  Lcd_Cmd(_LCD_CLEAR);               // Clear display

  Lcd_Out(1,1,txt1);                 // Write text in first row
  Lcd_Out(2,5,txt2);                 // Write text in second row

  Delay_ms(2000);

  // Moving text
  for(i=0; i<4; i++) {               // Move text to the right 4 times
    Lcd_Cmd(_LCD_SHIFT_RIGHT);
    Move_Delay();
    porta=0xff;
  }
  porta=0;
  while(1) {                         // Endless loop
    for(i=0; i<8; i++) {             // Move text to the left 7 times
      Lcd_Cmd(_LCD_SHIFT_LEFT);
      Move_Delay();
      porta=0xff;
    }
    porta=0;
    for(i=0; i<8; i++) {             // Move text to the right 7 times
      Lcd_Cmd(_LCD_SHIFT_RIGHT);
      Move_Delay();
      porta=0xff;
    }
    porta=0;
  }
}

[abdewidad]

الملفات
http://www.gulfup.com/?4aJAO1

[حمودي الحلو]

السلام عليكم
هل انت تستخدم كرستالة مذبذب خارجية ام تستسخدم المذبذب الداخلي؟
اذا كنت تستخدم مذبذب خارجي بتاكد من قيمة الكرستالة هل هي 4 ميكا ام لا.

اذا كنت تستخدم المذبذب الداخلي :

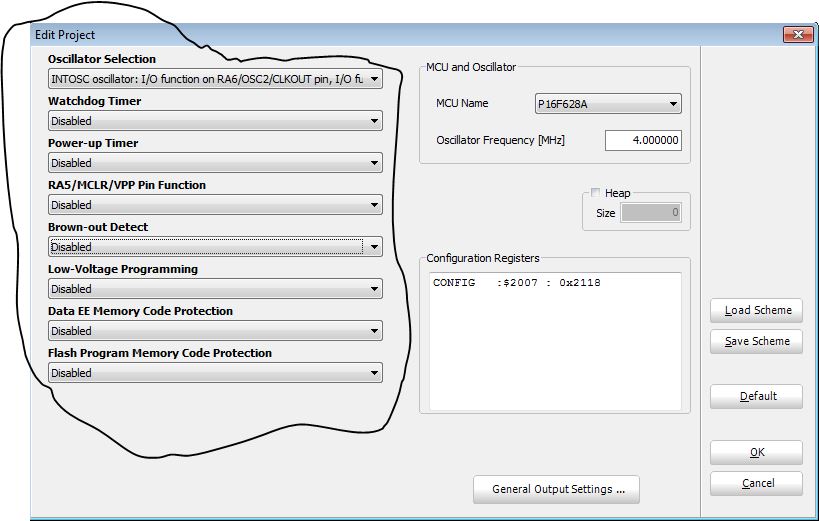

فافتح الملف LED.MCCP
ومن قائمة PROJECT اختر EDIT PROJECT
سيظهر لك مربع حوار انتبه له اجعل القيم التالية كما في ادناه :

OSCILLATOR SELECTOR = INTOSC I/O FUNCTION ON R6

وباقي الخيارات كلها DISABLE



ومن ثم قم بتنقيح COMPILEالبرنامج ثم حرقه الى البيك



انتبه الى الشاشة يجب ربط كل من البنات D0-D3 بالقطب الارضي السالب


وستجد النتائج

[abdewidad]

اقتباس المشاركة الأصلية كتبت بواسطة حمودي الحلو السلام عليكم هل انت تستخدم كرستالة مذبذب خارجية ام تستسخدم المذبذب الداخلي؟ اذا كنت تستخدم مذبذب خارجي بتاكد من قيمة الكرستالة هل هي 4 ميكا ام لا. اذا كنت تستخدم المذبذب الداخلي : فافتح الملف LED.MCCP ومن قائمة PROJECT اختر EDIT PROJECT سيظهر لك مربع حوار انتبه له اجعل القيم التالية كما في ادناه : OSCILLATOR SELECTOR = INTOSC I/O FUNCTION ON R6 وباقي الخيارات كلها DISABLE ومن ثم قم بتنقيح COMPILEالبرنامج ثم حرقه الى البيك انتبه الى الشاشة يجب ربط كل من البنات D0-D3 بالقطب الارضي السالب وستجد النتائج

شكرا اخي العزيز
في مايخص التردد الداخلى والخارجي الدي تقوم بتعريفه من اللغة التي برمجة بها واني اختار تردد الداخلي
فالكل تمام مع عدا اني ارى رموز عود الكلمات

[حيدر علاج حسن]

وايضا هذه المقاومة المتغيرة لا تحتاجها
اوصل الطرف VEE مباشرة الى الارضي

[abdewidad]

اقتباس المشاركة الأصلية كتبت بواسطة حيدر علاج حسن وايضا هذه المقاومة المتغيرة لا تحتاجها اوصل الطرف VEE مباشرة الى الارضي

شكرا اخي
اني واضع مقاومة متغيرة
المشكلة اني عندما ارسل اسم الى الشاشة يظهر ارقام وحروف غير مرتبة
وان هده الاشياء على شاشة تظهر جيدا
لم اعرف المشكل
المرجوا المساعدة

[حمودي الحلو]

اخي العزيز
انا فتحت الملف الذي ارفقته
ووجدت انك لم تحسن وضع اﻻعدادات افتح الملف led.mccp
واجر التغييرات المطلوبة

[abdewidad]

اقتباس المشاركة الأصلية كتبت بواسطة حمودي الحلو اخي العزيز انا فتحت الملف الذي ارفقته ووجدت انك لم تحسن وضع اﻻعدادات افتح الملف led.mccp واجر التغييرات المطلوبة

اخي الفاضل
ان الملف led.mccp لم ابرمجه انا فهو عندما اقوم بتنزيل الملف hex
يقوم الملف led.mccp بظهور
