هل يصلح VIPer12A كـ مذبذب لشاحن SMPS 30 A

[Ibrahimaodi]

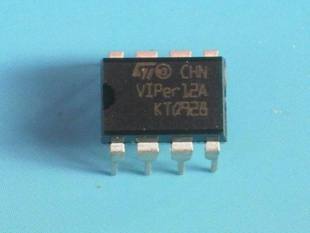

احتاج بعض المساعدة حول هذه القطعةVIPer12 هل تصلح في دائرة SMPS شحن بتيار 30 أمبير



اعاني من مشكلة اختيار نوع المذبذب في تطبيق شاحن SMPS عالي التيار حيث اني استخدم محول ذو ملف ثانوي واحد



واعرف ان مذبذبات المقاومة والمكثف قد لا تصلح بشكل جيد لأنواع وجودة المكثفات والخ ...

هل من طريقة فعالة ان كان لا يصلح هذا الأي سي

أرجو الافادة ببعض الدوائرة المتناسبة مع المتطلبات والكفوءة

ولكم جزيل الشكر ...

[gamemn02]

نعم تنفع كمذبذب وتردد هذه المتكاملة ثابت على 60khz على حسب قول الداتا شيت لكن عليك الإنتباه ان Ipk لا يتجاوز 0.4A وهذا التيار يتعلق بقدرة الشاحن

[Ibrahimaodi]

أقصد ,,

هل يتحمل الموسفيت الذي بداخلة هذا التيار ..؟؟

ام يجب تركيب موسفيت خارجي بوضع .. Push - Pull , نصف موجه , موجه كاملة

أيهم الأنسب ؟

وشكراً

[gamemn02]

وضح ماذا تقصد ب30A هل هي تيار الخرج ام هي التيار الذي سيمر في الملف الإبتدائي و الموسفيت
إذا كنت ستمرر 30A على الموسفيت فاكيد هذه المتكاملة لن تتحمل فعليك تركيب موسفيت خارجي
اما إذا كانت 30A هو تيار الخرج فحدد لنا فولت الخرج حتى نتمكن من حساب تيار الدخل Ipk

[Ibrahimaodi]

الشـاحـن ..
فـرق جهـد الخـرج 12 VDC تيار الخـرج 30 AMP

أقصـد التـيـار بعـد المـلف الثـانـوي .. وليـس الدخـل ..

وان كـان يـحتـاج لتـركـيـب مـوسفيـت خـارجـي فـأحـتـاج لـطريـقة تـوصـيـله مـن المـتـكـامـلـة ,, وشـكـراً .

[gamemn02]

المشاركة الأصلية كتبت بواسطة Ibrahimaodi

الشـاحـن ..
فـرق جهـد الخـرج 12 VDC تيار الخـرج 30 AMP

أقصـد التـيـار بعـد المـلف الثـانـوي .. وليـس الدخـل ..

وان كـان يـحتـاج لتـركـيـب مـوسفيـت خـارجـي فـأحـتـاج لـطريـقة تـوصـيـله مـن المـتـكـامـلـة ,, وشـكـراً .

إذا كان الشاحن لبطارية 12v فالستحتاج ل 15v وليس 12v

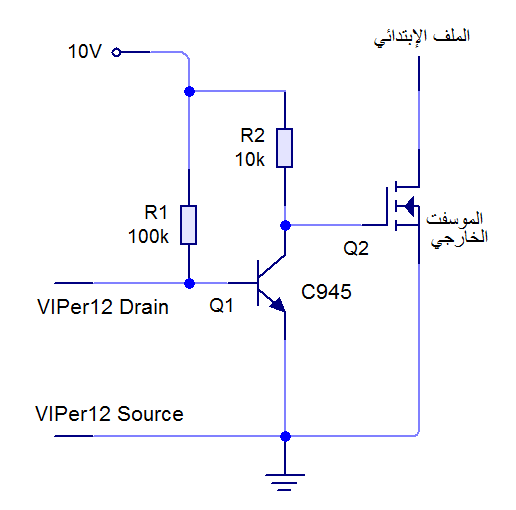

عموما طريقة توصيل الموسفت الخارجي جرب هذه الطريقة

سحتاج للداتا شيت VIPer12

[gamemn02]

قدرة هذا الشاحن كبيرة لذا انصحك بإستخدام ترانزستورين اي طريقة push pull او half-bridge

[Ibrahimaodi]

Gamemn02..
شكرا لك لسرعة ردك ولمساعدتي
في الحقيقة اقوم بتجربة دائرة شحن بتقنية Smps وللعلم اني اول مرة اقوم بالتجربه مع هذا النوع من الدوائر
لكني مسبقا قمت بتجربة هذه العملية على محول اخر بتيار 5 امبير خرج بنفس هذه القطعة
واردت ان استفسر ان كانت تصلح لتيار اكبر
على اي حال شكرا لك مرة اخرى
