برجاء ياباشا مهندسين المساعدة فى هذة الدائرة

[محمود الطبال]

السلام عليكم

كل الود والتقدير لكل من يشارك فى ذلك المنتدى

برجاء المساعدة اريد تحديد قيمة المقاومة R1

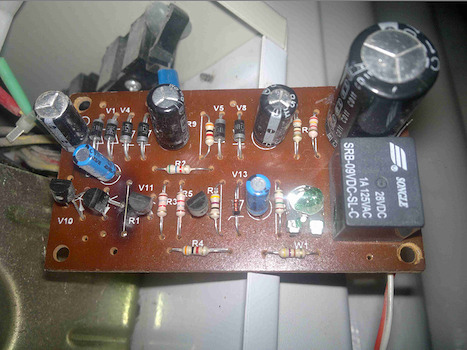

دى ياباشا مهندسين دائرة مثبت جهد سيرفو 220 دائرة استبليزر موتور

ومش عارف احدد قيمة المقاومة المحروقة R1 علما بانى وجت عدد 2 ترانزستور v10 و v9 تالف
وعايز اعرف كيف تعمل هذة الدائرة

[bediwi]

المشاركة الأصلية كتبت بواسطة محمود الطبال

السلام عليكم

كل الود والتقدير لكل من يشارك فى ذلك المنتدى

برجاء المساعدة اريد تحديد قيمة المقاومة R1

دى ياباشا مهندسين دائرة مثبت جهد سيرفو 220 دائرة استبليزر موتور

ومش عارف احدد قيمة المقاومة المحروقة R1 علما بانى وجت عدد 2 ترانزستور v10 و v9 تالف
وعايز اعرف كيف تعمل هذة الدائرة

300 اوم------------

[ahmedhassn]

السلام عليكم
ممكن احد من الاخوه يشرح كيفيه عمل هذه الدائره
وشكرا

[ماجد عباس محمد]

دائرة قنطرة بأربع ترانزيستورات تقارن الفولت بمرجع فإن زاد تحرك الموتور فى اتجاه و إن قل تحرك الموتور عكس الإتجاه

[ahmedhassn]

شكرا اخى ماجد هل ممكن تصميمها بالبروتس

[ahmedhassn]

https://3.top4top.net/p_1233ubsel0.jpg

[ahmedhassn]

https://1.top4top.net/p_1233wryh10.jpg

[ماجد عباس محمد]

بالتأكيد فهنا فطاحل فى البروتس
فقط أعتذر لكونى لست محترفا به
