سؤال للجميع ؟

[f man]

فانا صممت داره انا اخترعتها وطبعا هي موجوده مسبقا المهم انه هذه الاختراع هو عباره عن دائرتين مرتبطين مع بعض عن طريق ترانزيستورين

الاول pnp والثاني npn الترانزيستور الاول يعمل بكفائه عاليه وهذا هو المطلوب

اما الثاني لا اعلم لماذا لم يعمل

فهو يتغذي على التيار الموجب من الدائره الثانيه لكن لم يعمل عندما اعطيه خط موجب من الدائره التي هو بها يعمل اما من الدائره الثانيه لا يعمل

ملاحظه: الدائرتين متصلين مع بعض عن طريق خط ارضي (خط سالب -)

المطلوب اخي هو معرفة لماذا لم يعمل الترانزيستور npn مع ان الدائره الثانيه تعطيه الخط الموجب

وانا في انتظار اجابتك

سارسل لكم الدائره للتوضيح قريبا

[فهد المنصور]

ونحن بانتظار رسم الدائرة الالكترونية لكي نتمكن جميعنا من اكتشاف الخلل .

:can:

[عبدالله نعمان]

السلام عليكم
ارجو من اخواني ان يخبروني من اين احصل علي سماعه كريستال وما هو شكلها
برجاء سرعه الرد شكرا

[م.وليد الفرا]

يا راجل قبل السماعة الكريستال ضع المخطط لنرى الخلل
نحن نرجوك ان تضع المخطط

[f man]

علما ان التيار الذي ياتي للايقاف والتشغيل 4 فولت

وانا في انتظار اجاباتكم

[م.وليد الفرا]

معلش اخي كمان سؤال علشان افهم وتكون اجابتي واضحة ومبنية على الواقع الذي عندك
عندما تطبق الاشارة الموجبة على on او off كم قيمة هذا الجهد الذي تطبقة وهل يكون تطبيقة دائم على الطرف ام لحظي (pulse)
بعدين اخي انت تقول دائرتين مرتبطين مع بعض عن طريق ترانزيستورين، انا شايف الترانزيستورين بس مش شايف الدائرتين ام انك تقصد الترانزيستور الثالث والريلي؟

النقطة الاخيرة: ملحص توقعاتي انك تطبق 12 فولت دائم على الطرف on تتفعل الريلي
وعندما تنقا الـ 12 فولت دائم الى الطرف off تنطفي الريلي مرة اخرى، هل هذا هو ما تقصده؟؟؟
بانتظار جوابك لاوافيك بالاخطاء الموجودة في الدائرة
تحياتي

[f man]

شكرا على متابعتك للموضوع اخي

اولا: التيار الذي ياتي للايقاف والتشغيل هو تيار لحظي (pulse) وقدرته 4 فولت

ثانيا: الدائره التي وضعتها هي الداره الاولى ولم اضع الداره الثانيه لان ليس بها مشاكل ابدا

ثالثا: هذه الداره متصله مع الداءره الثانيه عن طريق ترنسيستور 3 للتشغيل وترانزيستور 2 للايقاف

رابعا: ياتي التيار لمده زمنيه قصيره جدا الى ترانزيستور رقم 3 تفعل الريليه , وعندما ياتي التيار الى ترانزيستور 2 تنطفئ الريليه

لاتنسى اخي ان التيار الذي ياتي هو تيار لحظي واتمنى ان اكون قد اجبت عن جميع اسالتك

وانا في انتظار اجاباتكم جميعا

[فهد المنصور]

• لا يوجد سبب في التصميم يجبر ترانزيستور Q2 للأستمرار في العمل بعد زوال نبضة 4 فولت .
• لحماية الترانزيستورات ولضمان عملها يجب ان تتصل مقاومة مع طرف القاعدة .

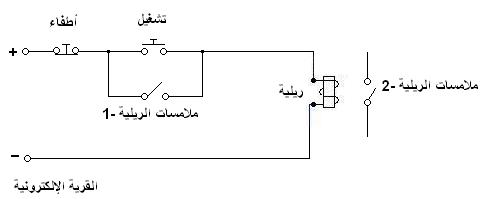

• اذا كان الغرض من هذه الدائرة هو الحصول على مفتاحين للتشغيل والاطفاء .. سأعرض عليك هذا التصميم الكهربائي البسيط وبدون عناصر الكترونية سوى الريليه وهو تصميم معروف في عالم الكهرباء الصناعي .

عند الضغط على مفتاح التشغيل ستعمل الريلية وستغلق اطراف ملامساته Contacts.. ولو وصلنا هذه الملامسات على التوالي مع مفتاح التشغيل سنضمن استمرار مرور التيار حتى بعد رفع يدنا عن المفتاح .
