لمن لا يملك افوميتر لقياس السعة ـ حل من تصميمي بابسط المكونات ـ

[زكرياء المغربي]

السلام عليكم و رحمة الله تعالى و بركاته

هذا تصميم لدائرة تمكنك من قياس سعة مكثف بنتائج جد جد مقبولة ، مع نصائح جد مهمة اذا اتبعتها عمليا ستحصل على نتائج جيدة .
ملاحظة اولية : العلاقة التي سناتي على ذكرها رياضيا صحيحة ، و الفرق بين الواقع و النتيجة هو للأخطاء التجريبية .
الفكرة و الدائرة طبعا من تصميمي فالمرجوا من من ينقل الدائرة الحفاظ على حق المصمم بذكر المصدر .

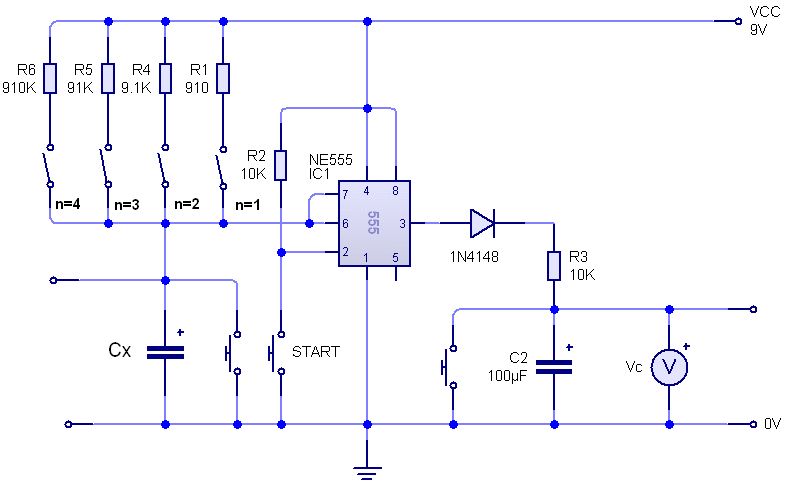

الدائرة :

كما تلاحظ فان في الدائرة 4 مفاتيح تمثل العيارات كما في المالتيميتر تماما ، الفرق هنا هو انك يجب ان تختار العيار الذي يسمح للمكثف الذي في خرج الدائرة ان لا يتشبع ، و بين كل تبديلة للعيار يجب عمل شورت على كل مكثفات الدائرة لافراغها و بدأ العمل من جديد . سنأتي على تفسير العدد n
-نصائح جد جد جد مهمة- :

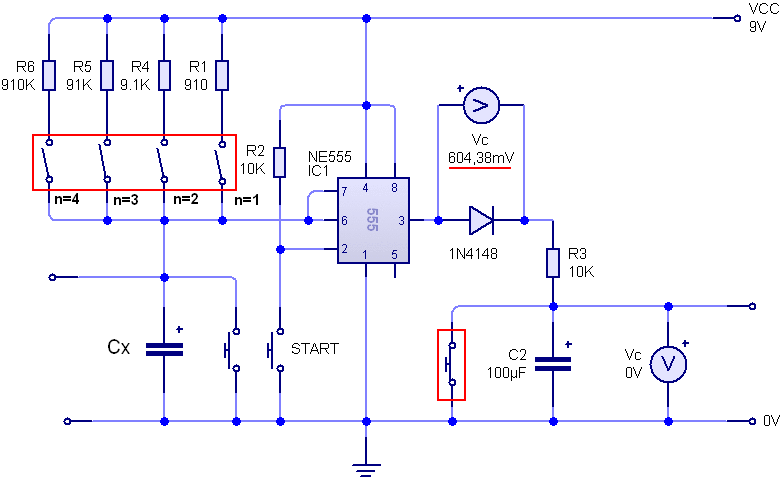

1ـ عليك قياس هبوط الجهد على دايود الخرج و ذلك بقدح الدائرة دون تحديد اي عيار و عمل شورت على مكثف الخرج و اخذ القياس

2 - لا تنسى افراغ كل مكثفات الدائره بعد و قبل كل قياس و الا لن تصل الى نتيجة
3 - يستحسن ان تأخذ دائما عيار يجعل الجهد المقاس كبير نسبيا شرط الابتعاد عن جهد التغدية
4 - القيم المشار اليها في الرسم الزامية
العلاقة التي تمكنك من حساب سعة المكثف سهل تحصيلها ، قمت بتبسيطها لابعد حد تقريبا ، تفضل :

حيث n يمثل العيار الذي استعملته.
فكرة الدائرة تتمثل في جعل مدة زمن شحن مكثف معلوم تساوي سعة مكثف مجهول و بأخذ الجهد على
المكثف المعلوم استطيع استنتاج سعة المكثف المجهول .
هذا فيديو للتجربة على المحاكاة : اضغط هنا
هنا نكون قد حصلنا فكرة جيدة لتصميم دائرة جد جد جد دقيقة في قياس سعة مكثف ، لو نقوم بربط متحكم يقوم باخذ القياسات من نقطة الخرج و من على الدايود و مكثف الخرج و يطبق العلاقة لامكننا ذلك من الحصول على جهاز رخيص و جيد لقياس المكثفات.
السلام عليكم و رحمة هللا تعالى و بركاته

[صادق101]

مشكور اخ زكرياء فعلا تستحق الدائرة التنفيذ

[a_reffae]

مشكور اخ زكرياء

[اسامه الحكيم]

شكرا لك اخى زكريا على مجهودك

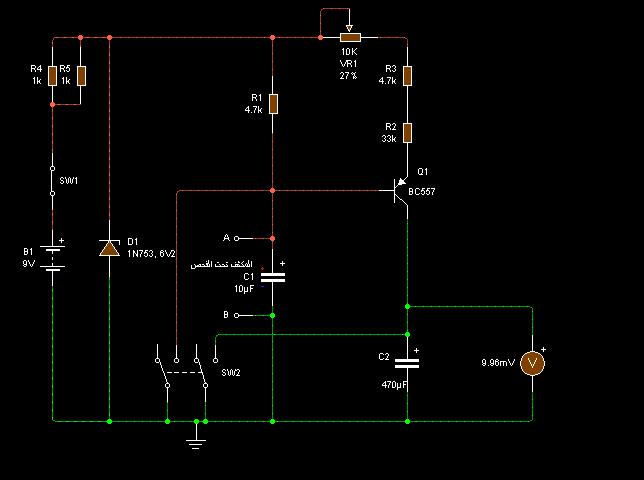

وبالمناسبه كانت هناك دائرة للعزيز الغالى نعيم البديرى لهذا الغرض

ومرفق صورتها

[IMG][/IMG]
