الرجاء المساعدة

[احمد العراقي]

السلام عليكم

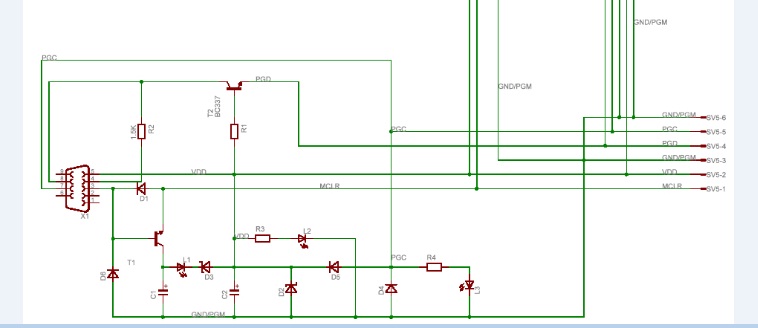

الصورة ماخوذة من دائرة جهاز برمجة المايكرو كنترول

ما فائدة هذا الليد لزيادة فولتية الزنر

اذا صح القول يمكن حذف الزنر والليد وربط مكانهما زنر دايود 8.2 فولت

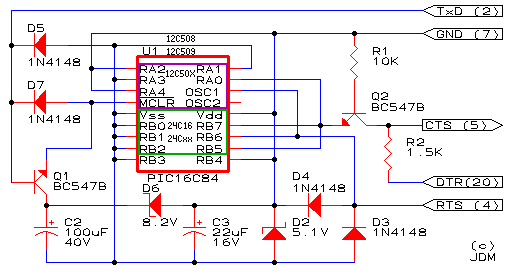

هذة صورة لنفس الدائرة السابقة من موقع اخر ولنفس المكان مستعملين زنر دايود 8.2 فولت

ايهما صح او الاثنين صحيحة وعلى فرض ان الاثنين صحيح فما الحكمة من ربط
ليد في الصورة الاولى

[نعيم البديري]

اخي الكريم // لماذا تقص الصورة ولا تظهرها بشكلها الكامل لربما يكون هناك اسباب اخرى غير الذي ذكرت مثلا يكون الهدف من هذا الليد هو اشارة عمل :: او يكون السبب استخدام الليد كمقاومة لتقليل تيار الزنر : او لمنع التيار الامامي للزنر اذا كان جهد المكثف في اليمين اعلى من الجهد في اليسار قيعتبر اللبد هنا دايود عكسي امام مجرى ذالك الاتجاه : وكون السبب هو رفع جهد الزنر فهذا احتمال ضعيف لانه يجب على المصمم ان يذكر القيمة المستخدمة فعلا للزنر وان كان الزنر غير متوفر قي تلك القيمة ..
ارجو عرض الدائرة بالشكل الكامل فيتضح السبب ويكون التحليل ادق واقرب للواقع تحياتي .

[احمد العراقي]

المشاركة الأصلية كتبت بواسطة نعيم البديري

اخي الكريم // لماذا تقص الصورة ولا تظهرها بشكلها الكامل لربما يكون هناك اسباب اخرى غير الذي ذكرت مثلا يكون الهدف من هذا الليد هو اشارة عمل :: او يكون السبب استخدام الليد كمقاومة لتقليل تيار الزنر : او لمنع التيار الامامي للزنر اذا كان جهد المكثف في اليمين اعلى من الجهد في اليسار قيعتبر اللبد هنا دايود عكسي امام مجرى ذالك الاتجاه : وكون السبب هو رفع جهد الزنر فهذا احتمال ضعيف لانه يجب على المصمم ان يذكر القيمة المستخدمة فعلا للزنر وان كان الزنر غير متوفر قي تلك القيمة ..
ارجو عرض الدائرة بالشكل الكامل فيتضح السبب ويكون التحليل ادق واقرب للواقع تحياتي .

الاستاذ العزيز نعيم البدري

السلام عليكم

شكراً للاجابة وانا اسف جداً لعدم رفع صورة الدائرة كاملة

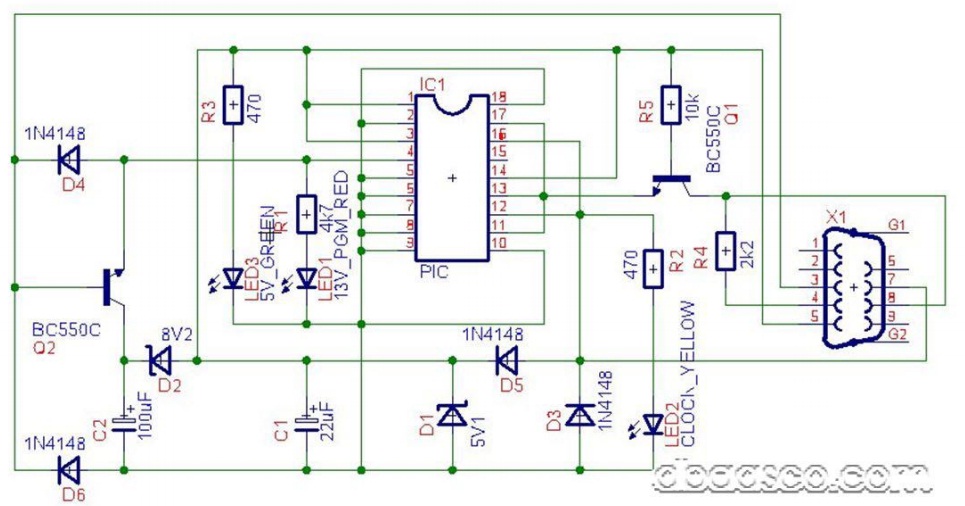

وهذة صورة للدائرتين



الدائرة الثانية


استاذي الفاضل اذا كان عمل الليد لبيان العمل فهناك طريقة اخرى لهذا السبب

فلماذا في الدائرة الاولى استخدم زنر 8.2 وفي الدائرة الثانية استخدم زنر 6.2 مع اليد

[mounir.rouabah]

هذه الدارة للمبرمج المشهور JDM
هو يستعمل 8.2 + 5 ليحصل على 13.2فولط من أجل VPP

[احمد العراقي]

المشاركة الأصلية كتبت بواسطة mounir.rouabah

هذه الدارة للمبرمج المشهور JDM
هو يستعمل 8.2 + 5 ليحصل على 13.2فولط من أجل VPP

الاخ العزيز mounir.rouabah
السلام عليكم
الصورتين الموجودة هي ايضاً لمبرمجة JDM الاستفسار عن احدى الدوائر استعمل زنر 8.2 فقط والاخرى استعمل زنر 6.2 مع ليد اذا المجموع هو 13.2 من اجل vpp ففي الحالة الثانية كم يكون الفولت على vpp هل هو 11.2فولت حسب ماتفضلت به وهو مجموع 5+6.2 = 11.2 السؤال هنا او يكون اكثر من ذلك

[mounir.rouabah]

ما اعلمه هو أنه وضع لاد عكس الزينر
والاد او الديود العادي اذا عكس يصنع مثلما يصنع الزينر

ربما استعمله للاضاءة في نفس الوقت

[احمد العراقي]

المشاركة الأصلية كتبت بواسطة mounir.rouabah

ما اعلمه هو أنه وضع لاد عكس الزينر
والاد او الديود العادي اذا عكس يصنع مثلما يصنع الزينر

ربما استعمله للاضاءة في نفس الوقت

شكراً للرد
نعم اخي العزيز لليد هو للاضاءة وزيادة فولتية الزنر
حسب ما وضحته اذا يمكن رفع الليد ووضع بدلاً عنه زنر 8.2
لان 6.2 + 2.2 = 8.4

[mounir.rouabah]

نعم اذا يرد زينر 8.2 يمكنه اسبداله بهذا
