افتراضي هل كيبل قطر 70 مليمتر من الالمنيوم كافي لاحمال 80 كيلو وات ...؟وكيف ممكن Twitter FaceBook Google+



السلام عليكم
يوجد مبنى عباره عن محلات تجاريه عدد 14 و منطقة العاب...
عند مسح الاحمال الموجوده في المبنى وجد انها 82 كيلو وات
مواصفات الكيبل
70 مليمتر من الالمنيوم بعد المبنى عن صندوق التغديه بالكهرباء تقريبا 150 متر
ولاكن ممكن في الصيف يرتفع الاحمال الى 110 كيلو وات

هل مواصفات الكيبل تكفي للحمل 110 كيلو وات
وكيف ممكن ان اعالج مشكلة الزياده 30 كيلو وات
هل يوجد قانون يبين العلاقه بين قطر الكيبل و الاحمال مع نوعية الكيبل اذا كان انحاس او المنيوم


اذا امكن المساعده في حل المشكله

شكرا
مع السلامه


اعلانات

الصورة الرمزية حيدر علاج حسن
حيدر علاج حسن
:: مشرف منتدى الهندسة الكهربائية ::
تاريخ التسجيل: Mar 2005
الدولة: IRAQ
المشاركات: 10,061
نشاط [ حيدر علاج حسن ]
قوة السمعة:394
قديم 12-01-2015, 06:58 PM المشاركة 2
افتراضي


هذه الاحمال موزعة على ثلاث فيزات ام فيز واحد ؟

اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )


nokia8310i
:: مهندس ::
تاريخ التسجيل: May 2014
المشاركات: 37
نشاط [ nokia8310i ]
قوة السمعة:0
قديم 13-01-2015, 06:00 AM المشاركة 3
افتراضي


هذه الاحمال موزعة على ثلاث فيزات ام فيز واحد ؟
شكرا لك للرد
موزعه على ثلاث فيزات
كيبل هو
4C*70mm2 AL


الصورة الرمزية حيدر علاج حسن
حيدر علاج حسن
:: مشرف منتدى الهندسة الكهربائية ::
تاريخ التسجيل: Mar 2005
الدولة: IRAQ
المشاركات: 10,061
نشاط [ حيدر علاج حسن ]
قوة السمعة:394
قديم 13-01-2015, 06:27 AM المشاركة 4
افتراضي


مشكلة تحميل احمال احادية الطور على نظام ثلاثي الطور هي عدم اتزان الاحمال على الكيبل و هذا يسبب ارتفاع التيار بشكل كبير على الخط المحايد مما يؤدي الى فقد كبير بالجهد ...
الحل اما بضمان توازن الاحمال و هذا صعب الى حد ما لانك لا تستطيع ان تجبر الاخرين على التشغيل
او تحويل الخط الى احادي الطور بأن تدمج خطين بفيز و خطين محايد و بذلك تضمن توزيع التيار بالتساوي على الخطوط ...
فيكون معدل التحميل 250 امبير لكل 70 ملم2 هذا في حال كان الحمل 110 كيلو واط و هو ايضا كبير تقريبا لكن يمكنك تعزيزة بكيبل اخر في فصل الصيف


nokia8310i
:: مهندس ::
تاريخ التسجيل: May 2014
المشاركات: 37
نشاط [ nokia8310i ]
قوة السمعة:0
قديم 14-01-2015, 04:42 AM المشاركة 5
افتراضي


مشكلة تحميل احمال احادية الطور على نظام ثلاثي الطور هي عدم اتزان الاحمال على الكيبل و هذا يسبب ارتفاع التيار بشكل كبير على الخط المحايد مما يؤدي الى فقد كبير بالجهد ...
الحل اما بضمان توازن الاحمال و هذا صعب الى حد ما لانك لا تستطيع ان تجبر الاخرين على التشغيل
او تحويل الخط الى احادي الطور بأن تدمج خطين بفيز و خطين محايد و بذلك تضمن توزيع التيار بالتساوي على الخطوط ...
فيكون معدل التحميل 250 امبير لكل 70 ملم2 هذا في حال كان الحمل 110 كيلو واط و هو ايضا كبير تقريبا لكن يمكنك تعزيزة بكيبل اخر في فصل الصيف
شكرا لك للرد

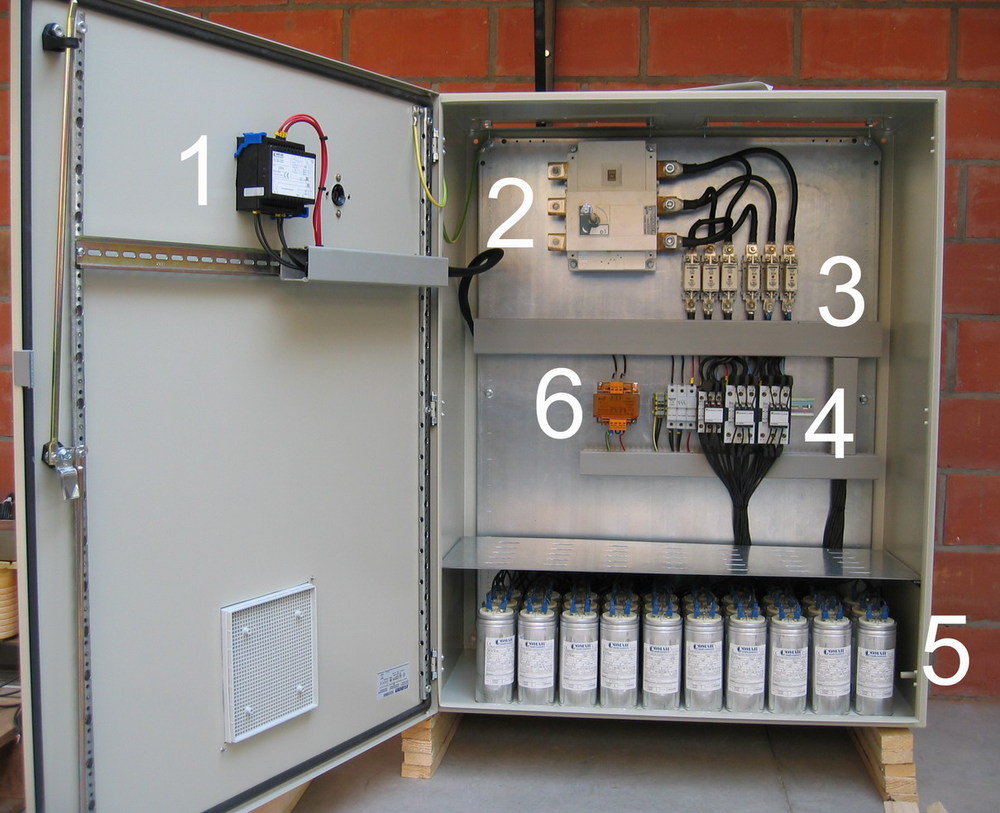

الثلاث فاز تقريبا يتم توزيع الاحمال بالتساوي ودالك بسبب وجود جاهز اسمه
كبستر بنك مرفق صوره من الانترنت وحصورك الجهاز الموجود في الموقع مج الذاخل و الخارج


nokia8310i
:: مهندس ::
تاريخ التسجيل: May 2014
المشاركات: 37
نشاط [ nokia8310i ]
قوة السمعة:0
قديم 14-01-2015, 04:47 AM المشاركة 6
افتراضي


صوره موجوده هنى

http://upload.qariya.info/up2014/227...1597D3B8E4.jpg


nokia8310i
:: مهندس ::
تاريخ التسجيل: May 2014
المشاركات: 37
نشاط [ nokia8310i ]
قوة السمعة:0
قديم 14-01-2015, 05:40 PM المشاركة 7
افتراضي


صورة فيديو و حاولت ارفع الفيديو على الموقع و لم اتمكن من رفع الفيديو
ان شاء الله وضح المطلوب


الصورة الرمزية حيدر علاج حسن
حيدر علاج حسن
:: مشرف منتدى الهندسة الكهربائية ::
تاريخ التسجيل: Mar 2005
الدولة: IRAQ
المشاركات: 10,061
نشاط [ حيدر علاج حسن ]
قوة السمعة:394
قديم 14-01-2015, 05:54 PM المشاركة 8
افتراضي


بنك المكثفات هذا من اجل تصحيح معامل القدرة و ليس لموازنة الاحمال ...
