مساعده فى دائره ارسال AV هاااااااام جدااااااا

[عبقرينو1]

كنت قد طلبت دائره ارسال صوره حيه من كاميرا فيديو (مراقبه) واستقبالها على التليفزيون

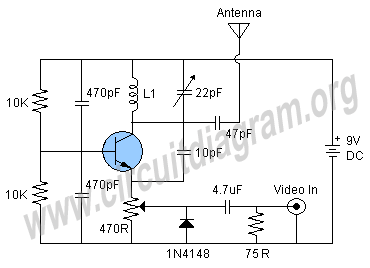

وحينها قد ساعدنى الاخوه شاكرين ووضعوا لى هذه الدائره


وكان عندى كل قطع الدائره معادا المكثف المتغير والمقاومه 75 اوم
وعند مراسله اخى (فكر وعلم) قال لى يمكن وضع مقاومه 82 اوم بدل من 75
وعند شراء باقي القطع لم اجد مكثف متغير ولكن البائع قال لى يوجد قطعه اسمها تريمر وهى المقصوده
وعند شرائها وتجميع الدائره لم ترسل الا تشويش على التليفزيون ويتغير شكل الصوره (التشويش) بتغيير قيمه المكثف المتغير ولكن لم ترسل اى صوره بها تفاصيل صوره الكاميرا

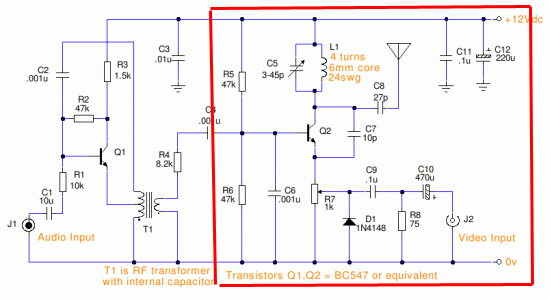

بحثت على الانترنت على دائره اخرى وجدت هذه الدائره

وعند تجميعها (الجزء المحدد باللون الاحمر فقط ) على لوحه التجارب وتجربتها لم ترسل اى شئ نهائيا صوره او تشويش نهائيا
مع العلم بأستعمال مقاومه 82 بدل من 75 ايضا والمكثف تريمر

ارجو الحل والمساعده لانى فى اشد الاحتياج الى هذه الدائره

[mourad3d]

لكى اقوم بحل مشكلتك جاوب لى على الاسئلة التاليه الاول
ما قيمة المكثف المتغير الذى تعمل عليه ؟؟
ما قيمة الملف الذى تعمل عليه وعدد لفته ؟؟
ما قيمه التردد الذى تستقبل عليه ارسال الدائره ؟؟؟

[عبقرينو1]

المشاركة الأصلية كتبت بواسطة mourad3d

لكى اقوم بحل مشكلتك جاوب لى على الاسئلة التاليه الاول
ما قيمة المكثف المتغير الذى تعمل عليه ؟؟
ما قيمة الملف الذى تعمل عليه وعدد لفته ؟؟
ما قيمه التردد الذى تستقبل عليه ارسال الدائره ؟؟؟

قيمه المكثف المتغير ليست موضحه فمثل ما قلت البائع قال لى مكثف تريمر فقط
الملف مثل ما هو موضح بالصور
6 لفات سلك مطلي عازل قياس 24 قطر 10mm فى الدائره الاولى
وفى الثانيه 4 لفات قطر 6mm
التردد الذى استقبل عليه ( عملت توليف يدوى للتليفزيون مع تركيب اريال داخلى على التردد العالى جدا (vhf))

[mourad3d]

هذه بعض النصائح قد تقودك الى الحل

شوف يا عزيزى بدايه هذه الدوائر غير عمليه لانها تتكون من مرحلة واحده وهى مرحلة المذبذب والافضل البحث عن دائره تحتوى على اكثر من مرحلة

علاوة ان التردد فى مرحلة المذبذب لا يكون ثابت نتيجه تحميل الترانزستور

دوائر الارسال اللاسلكى لابد يكون معك جهاز لقياس التردد لانى من الممكن تكون انت واقف على تردد مختلف تماما عن التردد المطلوب مع العلم ان الدائرة التردد بتاعها من 80 الى 100 ميجا هرتز قد يتخيل لك ان الدائرة تصدر هذه التردد ولكنها تختلف عن التردد الحقيقى الصادر من الدائرة


واذا كنت لا تمتلك جهاز قياس التردد عليك اختبار الدائرة الاول عن طريق الراديو نفذ الجزء الاحمر من الدائرة دون الفلتر المكون من المكثف والمقاومة 75 والدايود

افتح الراديو وقم بتشغيل الدائرة وقم بضرب الملف باصابعك برفق اذا سمعت صوت الضرب فى الراديو اذن الدائرة تعمل على هذا التردد وتضمن ان الدائرة فى حيز التردد المطلوب من ثم قم بتنفيذ باقى الدائرة سوف تعمل معك ان شاء الله

[عبقرينو1]

واذا كنت لا تمتلك جهاز قياس التردد عليك اختبار الدائرة الاول عن طريق الراديو نفذ الجزء الاحمر من الدائرة دون الفلتر المكون من المكثف والمقاومة 75 والدايود


تقصد اى مكثف هنا؟

[سعيد عويطة]

https://www.youtube.com/watch?v=rmGAd_MVaWw

[mourad3d]

المشاركة الأصلية كتبت بواسطة عبقرينو1

واذا كنت لا تمتلك جهاز قياس التردد عليك اختبار الدائرة الاول عن طريق الراديو نفذ الجزء الاحمر من الدائرة دون الفلتر المكون من المكثف والمقاومة 75 والدايود


تقصد اى مكثف هنا؟

المكثفين c9 -c10
والمقاومة المتغيره واحد كيلو ضع مقااومة ثابته مؤقتا من 330 اوم الى 1كيلو حتى تعمل الدائره

[mourad3d]

فى حاجه مهمه جدا نسيت اقولك عليها ياريت تستخدم ترانزستور من الاجهزة القديمه المستعمله لانى الترانزستورات الجديدة معظمها غير جيدة خصوصا فى دوائر الرانين بسبب ردئه التصنيع وتحجم عن التذبذب وتسخن بسرعه وبالتالى تتغير بيتا للترانزستور ويصبح الترانزستور فى حالة عدم استقرار
