[naser1]

السلام عليكم ورحمة الله وبركاته أيها الإخوة الكرام
في حقيقة الأمر أنني مبتدئ واطلب مساعدتكم فلقد بدأت في عمل تجربة لاضاءة الليدات واطفائها كل نصف ثانيه باستخدام microc وتمت البرمجة بنجاح وتمت المحاكاة بنجاح أيضا بواسطة برنامج protues وأيضا تمت البرمجة بنجاح بواسطة مبرمجة kit2 الا أنه عند التشغيل تظل الليدات مضيئة ولاتنطفئ فى حالة عدم توصيل ال vss أما عند التوصيل تنطفئ الليدات ولاتضئ فما العمل
جزاكم الله خيرا

[zoro39]

اقتباس المشاركة الأصلية كتبت بواسطة naser1 السلام عليكم ورحمة الله وبركاته أيها الإخوة الكرام في حقيقي الأمر أنني مبتدئ واطلب مساعدتكم فلقد بدأت في عمل تجربة لاضاءة الليدات واطفائها كل نصف ثانيهباستخدام microc وتمت البرمجة بنجاح وتمت المحاكاة بنجاح أيضا بواسطة برنامج protues وأيضا تمت البرمجة بنجاح بواسطة مبرمجة kit2 الا أنه عند التشغيل تظل اللدات مضيئة ولاتنطفئ فى حالة عدم توصيل ال vss أما عند التوصيل تنطفئ الليدات ولاتضئ فما العمل جزاكم الله خيرا

وعليكم السلام
اهلا اخي
ان امكنك اخي تزودنا بالدارة والكود حتى نتحقق من الامر ونفهم مشكلتك اكثر
بالتوفيق

[naser1]

اقتباس المشاركة الأصلية كتبت بواسطة zoro39 وعليكم السلام اهلا اخي ان امكنك اخي تزودنا بالدارة والكود حتى نتحقق من الامر ونفهم مشكلتك اكثر بالتوفيق

جزاكم الله خيرا وبارك فيكم أخى الكريم واليكم صورا لهذه التجربة
http://www3.grshare.com/i/00007/ssbx81b7lt7z.png
http://www3.grshare.com/i/00007/7tv0550dfdbn.png
http://www3.grshare.com/i/00007/4lvae37bjwrv.png
http://www3.grshare.com/i/00007/twirmvb98nzn.png
http://www2.grshare.com/i/00007/8iah337bclpy.png
http://www2.grshare.com/i/00007/kmlt0cx4pf2x.png

[naser1]

بارك الله فيكم
عفوا لم استطع ادراج الصور مباشرة بالموضوع

[Emad Nafisa]

أوصل مقاومة 10 كيلو على الطرف mclr والطرف الآخر للمقاومة إلى الجهد الموجب.
تأكد أن تردد الكريستالة هو نفسه في بروتوس والمايكروسي

[naser1]

اقتباس المشاركة الأصلية كتبت بواسطة Emad Nafisa أوصل مقاومة 10 كيلو على الطرف mclr والطرف الآخر للمقاومة إلى الجهد الموجب. تأكد أن تردد الكريستالة هو نفسه في بروتوس والمايكروسي

بارك الله فيك أخى بالفعل قمت بتوصيل المقاومة ولم تعمل الدائرة وبالنسبة لتردد الكريستالة فأنا قد شغلت المذبذب الداخلي للمايكرو كنترولر كما هو موضح بالصورة

[حيدر علاج حسن]

اوصل مقاومة 220 او 330 اوم مع كل ليد ...
واكتب عبارة

cmcon=7;

في بداية الكود

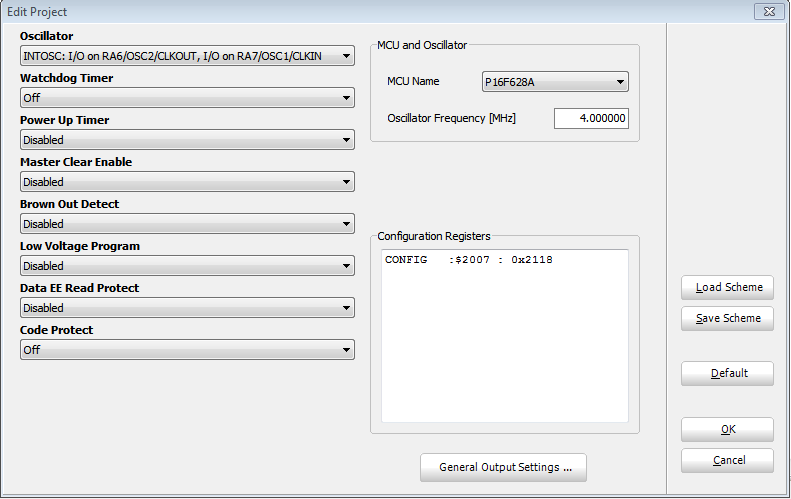

و غير الاعدادات كما في الصورة

[naser1]

اقتباس المشاركة الأصلية كتبت بواسطة حيدر علاج حسن اوصل مقاومة 220 او 330 اوم مع كل ليد ... واكتب عبارة cmcon=7; في بداية الكود و غير الاعدادات كما في الصورة

جزاك الله خيرا وبارك الله فيك - جاري التنفيذ
