بعد اذن البشمهندس محسن أبدى رائى فى الدائرة فهو استاذنا

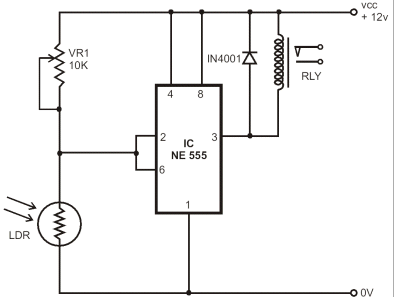

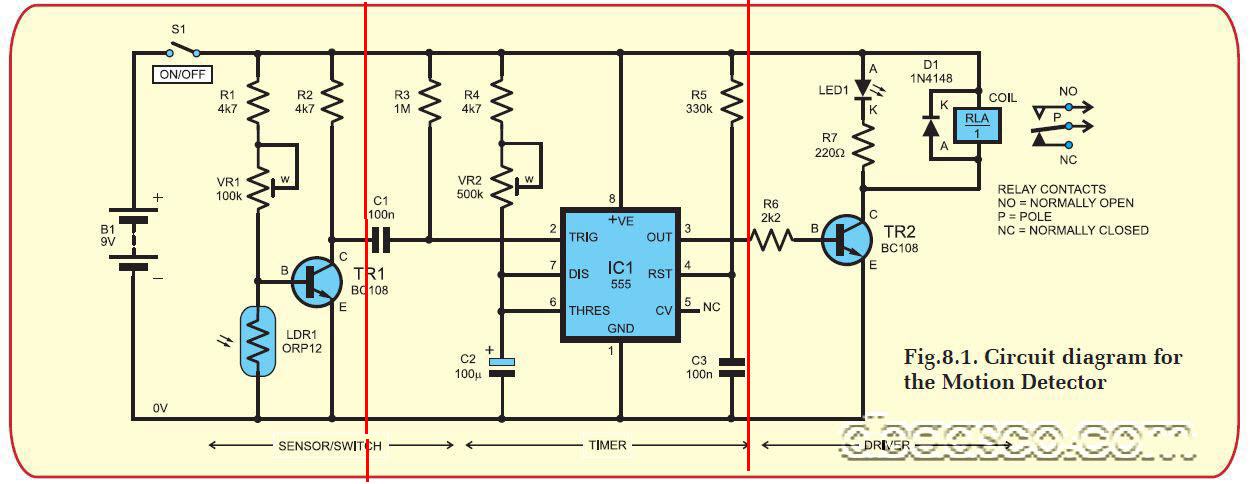

فى البدايه لا توجد دائرة لا تعمل ولكن توجد مرحلة فى الدائرة لا تعمل وقد يسبب ذلك فى عطل الدائرة بشكل كامل فيجب عند تنفيذ الدائرة النظر اليها الى مراحل او اقسام وعند تشغيلها تتأكد ان كل مرحله فيها تعمل وتعطى الخرج المطلوب لذلك قمت بتقسم الدائرة ثلاث اقسام
المرحلة الاول : الخاص بالمقاومة الضوئيه وفى هذا المرحلة يجب ان يكون الخرج على مجمع الترانزستور يساوى صفر منطقى ( أرضى ) فى حالة تعرض المقاومة الضوئيه للضوء ويمكن القياس بالافوميتر وملاحظة تغير الفولت على المجمع
وبالطبع المقاومة المتغيره لها تأثير على تغير حساسه المرحله

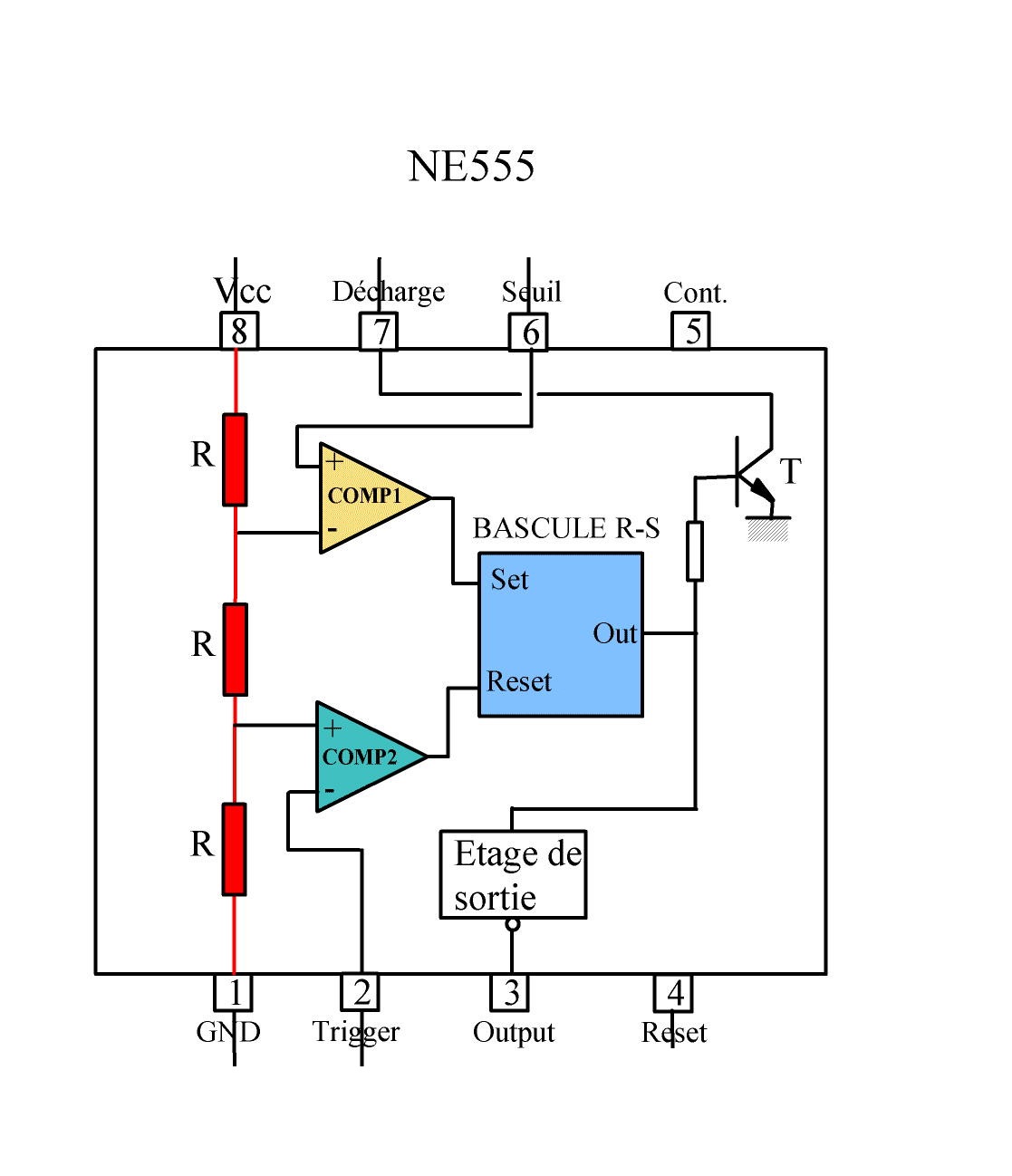

المرحلة الثانيه عبارة عن دائرة تايمر عند توصيلها تعطى على خرج المتكامله 555 على الطرف 3 واحد منطقى ( 5 فولت مثلا )
اعتراضى فقط على هذه المرحلة ان المقاومة R3 قيمتها عاليه اوى ممكن تبقى 10 كيلو وهتفى بالغرض وتمعل بشكل ممتاز
المقاومة المتغيره لتحديد فترة التشغيل التايمر
المرحلة الثالثه عند تغديه مقاومة القاعدة بجهد حوالى 5 فولت يعمل على تشغيل الريلاى والليد
ملاحظة افصل كل مرحله عن الاخرى واختبارها لوحده حتتى تتاكد ان كل مرحله تعمل دون مشاكل قم بتوصيل الدائرة كامله سوف تعمل معاك أن شاء الله
دائرة لاتعمل
