السلام عليكم
تكملة للمواضيع التي قمت بادراجها في المنتدى والمتعلقة بالريموت كنترول
مشروع ريموت كنترول يبحث عنه الكثيرون
RC5 Remote Control Decoder
سأتكلم اليوم عن التحكم في led باستعمال الريموت كنترول والبيك 16f877a.
يمكننا التحكم في شدة اضاءة led بواسطة pic16f877a ببساطة باستعمال تقنية الـ pwm حيث يتم نقوم بتغيير الـ duty cycle فكلما كانت duty cycle كبيرة كلما زادت نسبة متوسط الفولت الخارج من البيك. باستعمال الريموت كنترول يمكننا التحكم في هذه الـ duty cycle والتحكم في شدة الاضاءة وتشغيل وايقاف led.

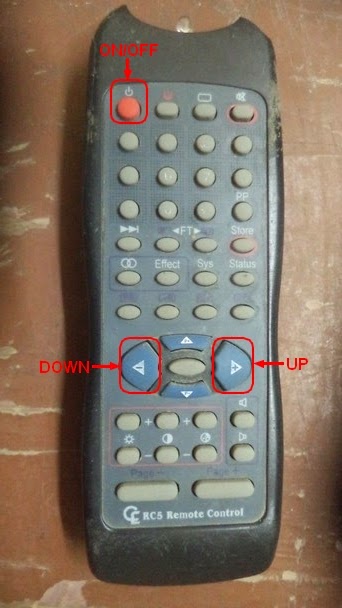

الريموت المستعمل هنا هو rc5 وهو متوفر لمن اراد وهذه صورة الريموت الخاصة بي. وهناك اشكال عديدة وكثيرة لهذا الريموت.


كما هو موجود في الصورة المفاتيح المستعملة للتشغيل والايقاف والتجكم في الاضاءة.

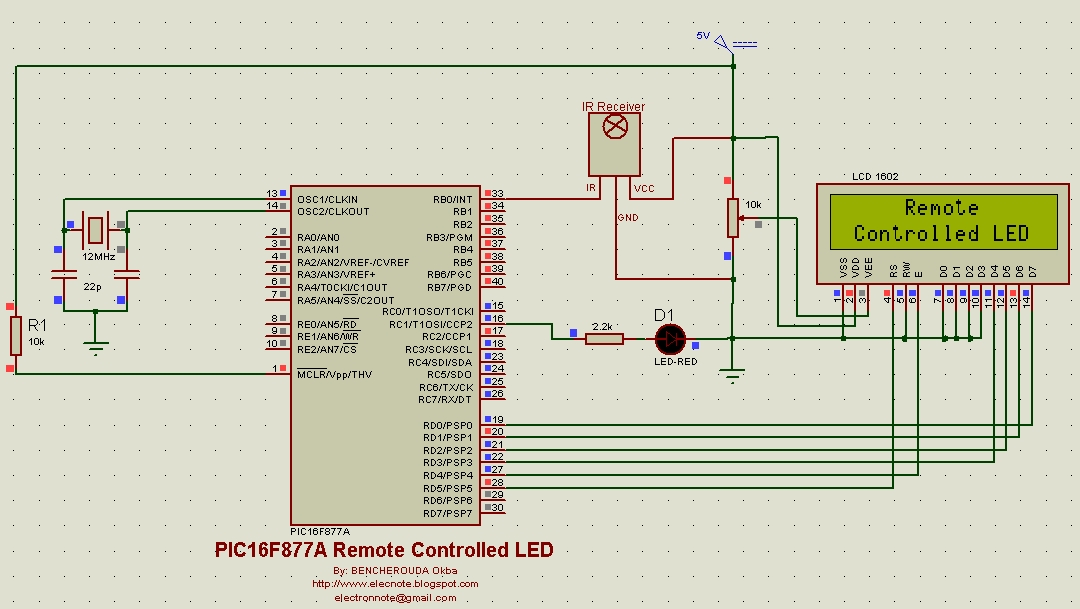

وهذه الصورة التالية هي للدارة المستعملة:



أما الكود فهو مكتوب بواسطة الميكروسي وهو موجود في هذه الصفحة:

http://elecnote.blogspot.com/

وهذا فيديو بسيط للتجربة:

http://youtu.be/wlYJuXuIlM0
