كيف تجعل led يطفئ وينور في هذا الدائرة؟

asodara · 28-01-2015, 07:58 PM

السلام عليكم

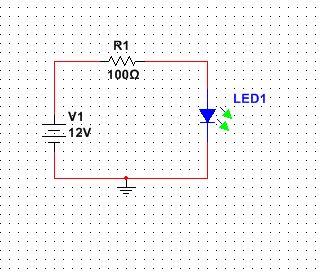

كيف تجعل من اليد يطفئ ويشتغل يطفئ و يشتغل على التوالي بسرعة في هذا الدائرة مثلا؟

شكرا للمساعدة

mourad3d · 28-01-2015, 08:10 PM

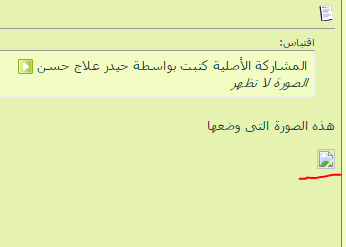

بدايه هذه الصورة لانها لا تظهر

يمكن عمل دائرة مذبذب بابسط المكونات مقاومات ومكثفات وترانزستور ( flip-flop )

http://www.qariya.info/electronics/led_flipflop.htm

ملاحظه يمكن الاستغناء عن احدى الليدات فى الدائرة والبقاء فقط على المقاومة الخاصة بها

يمكن استخدام اى ترانزستور متوافر لديك على ان يكون من النوع npn

التقيد بقيم المقاومات والمكثفات لان هذا يسبب فى تغير التردد وسرعه اضاءة الليد

الدائرة تعمل على فولت 3 فولت الى 9 فولت
