ما فائدة هذا الزينر دايود بهذه الدائرة

[Jotham]

ما وظيفة وجود هذا الزينر دايود D1 و قيمته 7.5 فولت بهذا التصميم
( التصميم خاص بشاحن بطارية 6 فولت بإستخدام المكثف )

[عبدالله حجازى]

المشاركة الأصلية كتبت بواسطة Jotham

ما وظيفة وجود هذا الزينر دايود D1 و قيمته 7.5 فولت بهذا التصميم
( التصميم خاص بشاحن بطارية 6 فولت بإستخدام المكثف )

اخى الكريم هذا الزنر دايود D1 و قيمته 7.5 فولت ... هو لتحديد الجهد على 7.5 فولت ليناسب جهد شحن البطارية ...

ولكن أحزر التعامل مع مثل هذة الدوائر .. لأن لا يوجد بها عزل كهربى... ومن الممكن أن تتعرض لصعقة كهربية ..

[Jotham]

المشاركة الأصلية كتبت بواسطة عبدالله حجازى

اخى الكريم هذا الزنر دايود D1 و قيمته 7.5 فولت ... هو لتحديد الجهد على 7.5 فولت ليناسب جهد شحن البطارية ...

ولكن أحزر التعامل مع مثل هذة الدوائر .. لأن لا يوجد بها عزل كهربى... ومن الممكن أن تتعرض لصعقة كهربية ..

أشكرك مهندس عبدالله على سرعة الرد
على حد علمي أن هذا التصميم به مشكلة أو خطأ ( و هو لدائرة شاحن كشاف صيني نظام لمبات فلورسنت )
لأني أعلم أن توصيل الزينر بهذه الطريقة لايعطي الجهد 7.5 فولت, لإني جربت و فصلت البطارية و وصلت الكهرباء للدائرة فأعطت حوالي 50 فولت

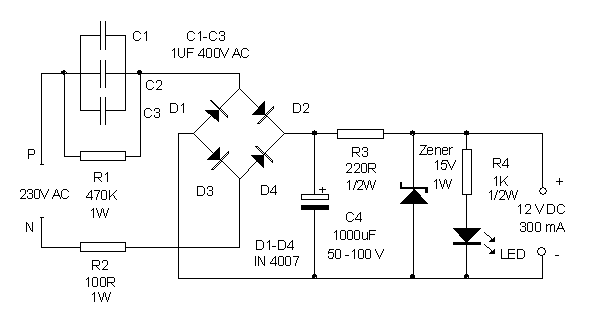

أنا أسأل هذا السؤال لإني أعلم أنه إذا أردت الحصول على 7.5 فولت يتم تركيب مقاومة حمل للحماية و يتم توصيلها على التوالي مع خرج البريدج ( الطرف الموجب ) كما في هذا الشكل و هي قيمتها 100 أوم
فإذا كانت وظيفة الزينر في التصميم الأول هو تحديد الخرج على 7.5 فولت...لماذا جاء الخرج 50 فولت عندما فصلت البطارية ؟؟

[mounir.rouabah]

لعل الزينر محترق في الدارة الثانية
او المكثفة لا تعمل
لامه عند نزع الحمل والزينر غير موجود يرتفع التوتر الى توتر المكثفة والله اعلم

[Jotham]

المشاركة الأصلية كتبت بواسطة mounir.rouabah

لعل الزينر محترق في الدارة الثانية
او المكثفة لا تعمل
لامه عند نزع الحمل والزينر غير موجود يرتفع التوتر الى توتر المكثفة والله اعلم

مازالت المشكلة قائمة
كل شئ تمام و تم تغيير الزينر مع العلم ان الأول كان سليم 100 %
أما بخصوص أن التوتر يرتفع عند نزع الحمل فهذا ما لا أعلمه
و لكن معنى هذا الكلام أنه إذا تم فصل البطارية عن الدائرة و تم تشغيل الدائرة على 220 فولت فإن هناك قطع كثيرة سوف تتفحم
و هذا عن تجربة...رأيتها أمام عيني في دائرة أخرى
جميع المكثفات من 50 فولت فما تحت إنفجرت بالإضافة لبعض المقاومات و الزينرات
و من خلال برنامج المحاكاة Circuit Wizard إذا جعلنا الدائرة تعمل على مصدر جهد مستمر بدلاً من المتردد, فإن الأمر يتضح أكثر من خلال هذه اللقطة :

[mounir.rouabah]

نعم اخي الكريم التوتر تاخذه بعد المقاومة ومباشرة من الزينر . ففي الدارة الاولى يجب اخذ التوتر بعد مقاومة 22 وليس قبلها وهذا هو سبب وضع هذه المقاومة لتخفيف الامبير على الزينر فينتج فرق كمون بين أطراف المقامة يساوي توتر الزينر ناقص توتر الخرج.
أما الدارتان الثانيتان فهي صحيحتان لانهما تاخذان الفولط مباشرتا من الزينر كما انت موضح في الدارة الاخيرة.
اضافة الى انه قد وجد اثناء عملي مع هذه الدارات ان المكثفة التي تعمل على خفض التوتر من 220 الى 50 تستهلك طاقة كبير بدون ان يكون هناك حمل لا ادري ان كان صحيحا ام هناك شي أخر على كل حال هذا ما وجدته.

[Jotham]

المشاركة الأصلية كتبت بواسطة mounir.rouabah

نعم اخي الكريم التوتر تاخذه بعد المقاومة ومباشرة من الزينر . ففي الدارة الاولى يجب اخذ التوتر بعد مقاومة 22 وليس قبلها وهذا هو سبب وضع هذه المقاومة لتخفيف الامبير على الزينر فينتج فرق كمون بين أطراف المقامة يساوي توتر الزينر ناقص توتر الخرج.
أما الدارتان الثانيتان فهي صحيحتان لانهما تاخذان الفولط مباشرتا من الزينر كما انت موضح في الدارة الاخيرة.
اضافة الى انه قد وجد اثناء عملي مع هذه الدارات ان المكثفة التي تعمل على خفض التوتر من 220 الى 50 تستهلك طاقة كبير بدون ان يكون هناك حمل لا ادري ان كان صحيحا ام هناك شي أخر على كل حال هذا ما وجدته.

كلام سليم أستاذي الغالي....طمنت قلبي
و بالمناسبة...فعلاً يكون هناك استهلاك طاقة حتى بدون حمل...و الدليل إضاءة لمبة الـ series عند توصيل 220 فولت مع أو بدون بطارية
شكراً لمتابعتك التي أفادتني

[mounir.rouabah]

حفضك الله -----
