[fadi outibi]

السلام عليكم
عندي مكيف نوع سامسونجتعطل الكارت الالكتروني المشغل له قمت بشراء بورد الكتروني نوع صيني وهذه صورته موجوده على الرابط التالي
http://img.hisupplier.com/var/userIm...2407594128.jpg
فعند شبك موتور المروحه الداخليه وجدت هناك 6 اسلاك وهذه صوره التوصيله الداخليه للموتور في المرفقات فاتمنى اخوتي ان تدلوني على طريقه الشبك الصحيحه للموتور

[مهران5512]

اقتباس المشاركة الأصلية كتبت بواسطة fadi outibi السلام عليكم عندي مكيف نوع سامسونجتعطل الكارت الالكتروني المشغل له قمت بشراء بورد الكتروني نوع صيني وهذه صورته موجوده على الرابط التالي http://img.hisupplier.com/var/userIm...2407594128.jpg فعند شبك موتور المروحه الداخليه وجدت هناك 6 اسلاك وهذه صوره التوصيله الداخليه للموتور في المرفقات فاتمنى اخوتي ان تدلوني على طريقه الشبك الصحيحه للموتور

السلام عليكم ورحمة الله وبركاته
يوجد ثلاثة اسلاك على جك صغير لتحديد سرعة المحرك
وثلاثة اسلاك على جك عريض للتغذة
1-N
2-L
3- مكثف

[fadi outibi]

اقتباس المشاركة الأصلية كتبت بواسطة مهران5512 السلام عليكم ورحمة الله وبركاته يوجد ثلاثة اسلاك على جك صغير لتحديد سرعة المحرك وثلاثة اسلاك على جك عريض للتغذة 1-N 2-L 3- مكثف

وعليكم السلام اهلا اخي

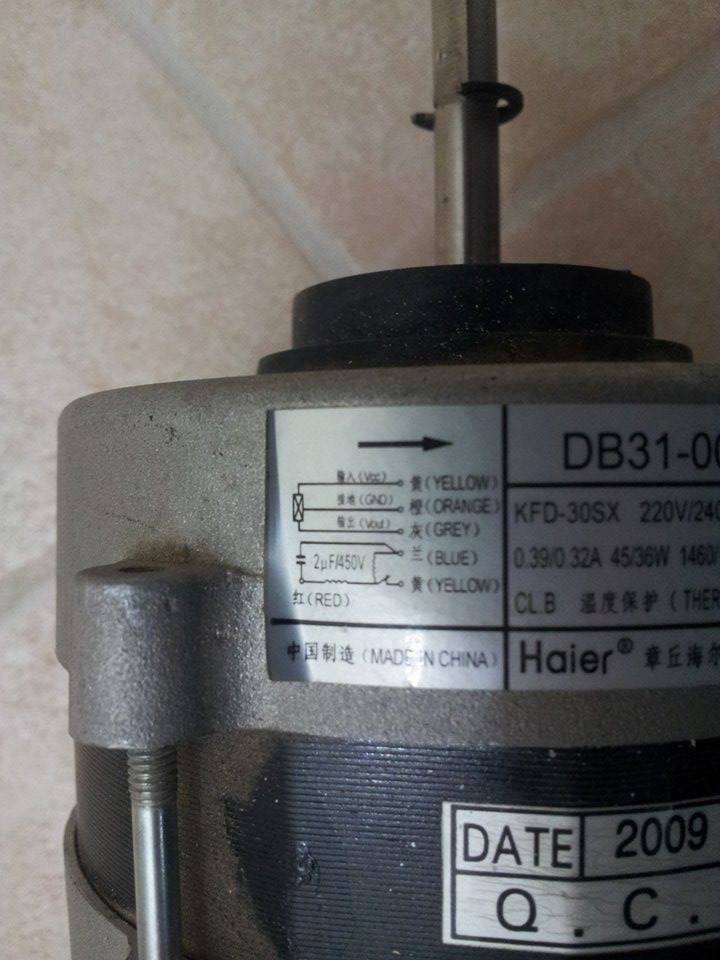

الجك الصغير يوجد به 3 اسلاك وموجود على مخطط الموتور نفسه ان احدى الاسلاك vcc والسلك الاخر gnd والسلك الثالث vout لذلك انا اتوقع ان هذه الاسلاك الثلاثه توصل على الكرت للتحكم بسرعه الموتور عن طريق الكرت ممكن ان تعطي الموتور feedback ليتم التحكم بسرعه الموتور اليا والله اعلم ولكني غير متاكد لانه لا توجد معلومات عن الموتور على شبكه الانترنت وهذه صوره الموتور وصوره الرسمه الكهربائيه للموتور

[fadi outibi]

اخواني فكيت الموتور وجدت ان الاسلاك الصغيره الموجوده على جك واحد للبريك باذن الله ساقوم برفع الصور بعد الصلاه ان شاء الله ويتم الشبك على سرعه واحده فقط حيث ان السلك الاحمر يوصل مباشره مع المكثف والسلك الازرق يوصل مع النيوترال ويوصل مع الطرف الثاني للمكثف اما السلك الاصفر فيوصل على الفاز

[مهران5512]

اقتباس المشاركة الأصلية كتبت بواسطة fadi outibi وعليكم السلام اهلا اخي الجك الصغير يوجد به 3 اسلاك وموجود على مخطط الموتور نفسه ان احدى الاسلاك vcc والسلك الاخر gnd والسلك الثالث vout لذلك انا اتوقع ان هذه الاسلاك الثلاثه توصل على الكرت للتحكم بسرعه الموتور عن طريق الكرت ممكن ان تعطي الموتور feedback ليتم التحكم بسرعه الموتور اليا والله اعلم ولكني غير متاكد لانه لا توجد معلومات عن الموتور على شبكه الانترنت وهذه صوره الموتور وصوره الرسمه الكهربائيه للموتور

صباح الخير
اسلاك التحكم بالسرعة لا يمكن تركيبها على البورد الجديد
يمكن الغائها عليك بتوصيل اسلاك الكهرباء
1-الازرق N
2-الاصفرL
3-الاحمر مكثف
وبامكانك اختيار سرعة واحدة فقط بوضع السلك الاصفرعلى ريلية السرعة العالية HI
المكثف القديم مركب على البورد القديم عليك بتركيب مكثف نفس القيمة ولكن خارجي

[fadi outibi]

اقتباس المشاركة الأصلية كتبت بواسطة مهران5512 صباح الخير اسلاك التحكم بالسرعة لا يمكن تركيبها على البورد الجديد يمكن الغائها عليك بتوصيل اسلاك الكهرباء 1-الازرق N 2-الاصفرL 3-الاحمر مكثف وبامكانك اختيار سرعة واحدة فقط بوضع السلك الاصفرعلى ريلية السرعة العالية HI المكثف القديم مركب على البورد القديم عليك بتركيب مكثف نفس القيمة ولكن خارجي

شكرا اخي وبالفعل تم توصيل الموتور وشكرا لك

[مهران5512]

مبروك على الاصلاح

[fadi outibi]

اقتباس المشاركة الأصلية كتبت بواسطة مهران5512 مبروك على الاصلاح

شكرا يا صديقي والف شكر لك
ولكن حدثت معي حادثه غريبه لا اجد لها تفسيرا عند شبك الموتور بعدها بساعه تزيد حرارته بشكل غير طبيعي قمت باستبدال الموتور وتاكدت من طريق شبكه على المروحه ووجدتها سليمه ولكن الموتور الجديد ايضا تزيد حرارته بعد ساعه من العمل فما تفسير ذلك وبارك الله بك
