ha مساعدة فى إعادة لف العضو الثابت لموتور خلاط Twitter FaceBook Google+



السلام عليكم ورحمة الله وبركاته
عند فحص الخلاط من الداخل وجدت الملفات تالفه كما بالصوره



وأريد إعادة لفها مره أخرى العضو الثابت به ملفين أحدهما يخرج منه سلكين وده الطبيعى بدايه ونهايه أما الآخر فيخرج منه ثلاثة أسلاك كما بالصوره اسفل أعتقد أن متصل بمفاح السرعات



أريد توضيح ذلك الملف عند إعادة لفه هل اقوم بأخذ سلكه من المنتصف وتكون هى الثاله وهل إذا قمت بزيادة او نقص عدد اللفات فى الملفين الجديدين ستتأثر السرعه او ماذا سيحدث ...

وأيضا عند فحص مفتاح التشغيل من الداخل وهو كما بالصوره



وجدت مقاومه تالفه كيف أعرف قيمتها حتى أبدلها حيث انه لا يوجد عليها الوان او اى رموز وارجو شرح الأطراف الموجوده على المفتاح وما فائدة وضع المقاومات هنا حيث السلكان باللون الأحمر والأزرق هما من أطراف ملف السرعات الذى تكلمت عنه بالأعلى والسلك الأصفر كما ترون كوبرى على طرفى المفتاح والسلك باللون البنى هو طرف من مصدر التغذيه والسلك باللون الأزرق هو الطرف الثانى من مصدر التغذيه

فى إنتظار الشرح من حضراتكم
وأيضا هل يمكن أن يحدد لى أحد السلك فى الصوره كم دوزيم


التعديل الأخير تم بواسطة : ghostr بتاريخ 06-02-2015 الساعة 09:37 PM
اعلانات

الصورة الرمزية حيدر علاج حسن
حيدر علاج حسن
:: مشرف منتدى الهندسة الكهربائية ::
تاريخ التسجيل: Mar 2005
الدولة: IRAQ
المشاركات: 10,061
نشاط [ حيدر علاج حسن ]
قوة السمعة:395
قديم 06-02-2015, 11:28 PM المشاركة 2
افتراضي


يجب ان تأخذ طريقة اللف و التوصيلات و عدد اللفات و قطر السلك هذه كلها من الملف المعطوب ...

حيدر علاج حسن
اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )


ghostr
:: مهندس ::
تاريخ التسجيل: Oct 2013
المشاركات: 17
نشاط [ ghostr ]
قوة السمعة:0
قديم 07-02-2015, 03:19 PM المشاركة 3
افتراضي


يجب ان تأخذ طريقة اللف و التوصيلات و عدد اللفات و قطر السلك هذه كلها من الملف المعطوب ...
يا أخى الكريم انا اعرف ان هذه البيانات تأخذ من الملف المعطوب فأنا إذا قمت بعمل ملف مثل القديم تماما سيعمل بدون مشاكل ولكن أريد أن افهم واستفسر ماذا لو قمت بزيادة عدد اللفات او زيادة القطر هل ستزيد السرعه ام ماذا سيحدث ....
اما بخصوص المفتاح فأريد أن اعرف لماذا الدايود او المقاومات موجوده فى هذا المكان وما فائدتها وشرح نقط المفتاح
ولكم جزيل الشكر


الصورة الرمزية حيدر علاج حسن
حيدر علاج حسن
:: مشرف منتدى الهندسة الكهربائية ::
تاريخ التسجيل: Mar 2005
الدولة: IRAQ
المشاركات: 10,061
نشاط [ حيدر علاج حسن ]
قوة السمعة:395
قديم 07-02-2015, 04:54 PM المشاركة 4
افتراضي


لا يمكنك تغيير عدد اللفات لان الزيادة تقلل من قدرة المحرك و النقصان يجعله يسحب تيار اعلى من المقنن ...
اما تاثيرها على السرعة فهو وارد جدا لان السرعة تعتمد على مقدار الفيض المغناطيسي في الملف الثابت و هذا بدوره يعتمد على عدد اللفات و التيار ...
اما الدايودات فهي لتقويم تيار المنتج لانه يعمل بالتيار المستمر ...
حاول ترسم مخطط المحرك بالكامل لكي نعرف من اي نوع بالضبط هو ...

حيدر علاج حسن
احصائية الشكر والاعجاب - 1 شكراً, 0 عدم اعجاب, 1 اعجاب
شكراً khamis54 ( شكر العضو على هذه المشاركة )
اعجاب khamis54 ( أعجبته المشاركة )

ghostr
:: مهندس ::
تاريخ التسجيل: Oct 2013
المشاركات: 17
نشاط [ ghostr ]
قوة السمعة:0
قديم 11-02-2015, 08:12 PM المشاركة 5
ha


سوف أقوم برسم الدائره كامله حين أحصل على أى من برامج الرسم الكهربى
اما المشكله التى تواجهنى الآن هى فى لف ملفات القطب مثل التى فى اول صوره بالموضوع
حيث عدد اللفات 375 لفه قطر السلك 2.5 دوذيم تلك البيانات أخذتها من الملف الأول
الأقطاب عباره عن ملفين الملف الأول يخرج منه طرفان
الطرف الأول
متصل بسويتش الأمان للخلاط ثم إلى طرف من أطراف المصدر حيث أن الخلاط لا يعمل إلا إذا تم تركيب شفشق الخلاط بإحكام اى الجزء العلوى للخلاط
الطرف الثانى متصل بالشربون
أما الملف الثانى يخرج منه ثلاثة أطراف
الطرف الأول متصل بالشربون
اما الطرف الثانى والثالث متصلين بمفتاح السرعات
والطرف الثانى من المصدر متصل أيضا على مفتاح السرعات
أرجو أن تكون إتضحت الدائره
مشكلتى فى الملف الثانى
حيث فى الملف الأول يخرج منه طرفان بدايه ونهايه وإنتهى الموضوع
اما فى الملف الثانى فيخرج منه ثلاثه فكيف أقوم بتقسيمتهم على الملف ارجو التوضيح
وأيضا لم أستطع أخذ طريقة لفه من الملف القديم حيث الملف صغير جدا وملئ بالورنيش وقمت بقطعه من أحد الأجناب حتى أستطيع سحبه وبعد سحبه قمت بالدق الخفيف عليه حتى إنظفه من الورنيش ولكنى لم استطع الوصول لكيفية لفه
إعذرونى أخوانى لكثرة أسئلتى فانا مجرد هاو وليس محترف


الصورة الرمزية حيدر علاج حسن
حيدر علاج حسن
:: مشرف منتدى الهندسة الكهربائية ::
تاريخ التسجيل: Mar 2005
الدولة: IRAQ
المشاركات: 10,061
نشاط [ حيدر علاج حسن ]
قوة السمعة:395
قديم 12-02-2015, 03:27 PM المشاركة 6
افتراضي


هكذا هي طريقة ايجاد بيانات المحركات و بالاخص اذا كنا نتعامل معه لاول مرة حيث نواجه صعوبه في الحصول على طريقة التوصيل و حساب البيانات بدقة ..
الموضوع يحتاج الى صبر و اجتهاد ...
الملف الثاني مقسم الى ملفين على التوالي و كل ما عليك هو معرفة عدد لفات كل جزء .
اذا لم تتمكن من معرفة عدد لفات كل جزء يمكنك الاجتهاد فيها و لكن السرعة الثانية سوف تتغير ...

حيدر علاج حسن

ghostr
:: مهندس ::
تاريخ التسجيل: Oct 2013
المشاركات: 17
نشاط [ ghostr ]
قوة السمعة:0
قديم 12-02-2015, 09:34 PM المشاركة 7
افتراضي


[QUOTE=
اذا لم تتمكن من معرفة عدد لفات كل جزء يمكنك الاجتهاد فيها و لكن السرعة الثانية سوف تتغير ...[/QUOTE]

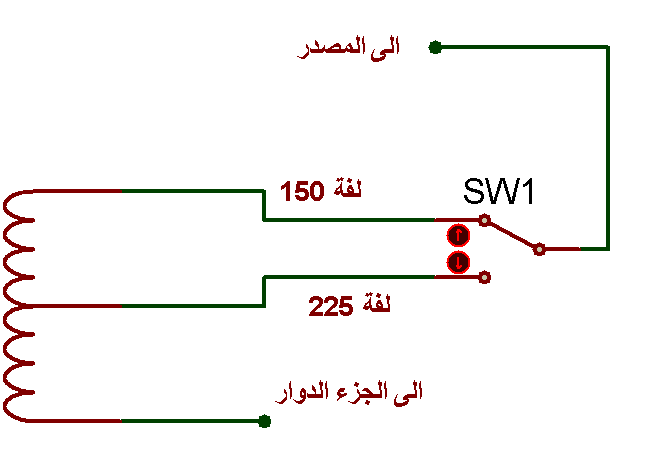

حسنا فلنفترض أن عدد لفات الجزء الأول 150 لفه والجزء الثانى 225 لفه أرجو إيضاح كيفية التوصيل مع تحديد الطرف الذى سيكون متصل بالشربون


الصورة الرمزية حيدر علاج حسن
حيدر علاج حسن
:: مشرف منتدى الهندسة الكهربائية ::
تاريخ التسجيل: Mar 2005
الدولة: IRAQ
المشاركات: 10,061
نشاط [ حيدر علاج حسن ]
قوة السمعة:395
قديم 13-02-2015, 04:06 PM المشاركة 8
افتراضي



حيدر علاج حسن
