CRD CLAMP SNUBBER

[ابو سهيل الحمصي]

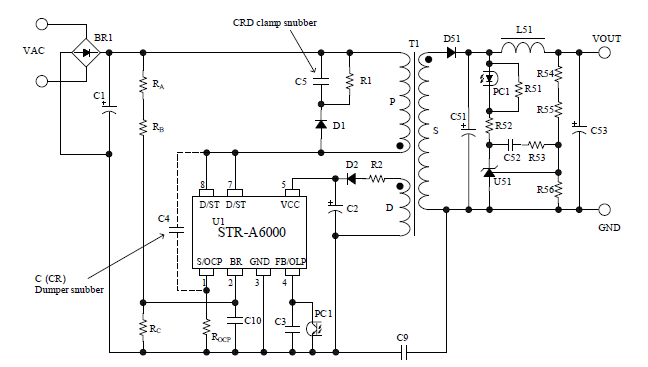

http://www10.0zz0.com/2015/02/08/00/722264691.png
السلام عليكم
ما المقصود ب RCD CLAMP SNUBBER و CR DUMPER SNUBBER
وهل ممكن شرح الدارة

[ماجد عباس محمد]

عند قطع التيار عن ملف ينتج منه جهد عالى يسبب اتلاف للترانزيستور الذى قطع التيار و إن كان مفتاح يولد شرارة قدتحرق تلامساته لذا توضع دائرة لتخمد هذه النبضة تسمى snubber
و الدائرة تشرح من الداتا شيت للمتكاملة فهى دائرة مهتز تولد نبضات تتحكم فى قطع و توصيل الملف الإبتدائى P للمحول الفرايت المستخدم فيتولد فى الملفات الثانوية جهد مناظر توحدة الثنائيات و الملف S هو الثانوى المغذى للحمل أما الملف D فهو لتغذية المتكاملة
لكى تستطيع تثبيت الخرج يستخدم الزينر U51 مع الأوبتو PC1

[ابو سهيل الحمصي]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

عند قطع التيار عن ملف ينتج منه جهد عالى يسبب اتلاف للترانزيستور الذى قطع التيار و إن كان مفتاح يولد شرارة قدتحرق تلامساته لذا توضع دائرة لتخمد هذه النبضة تسمى snubber
و الدائرة تشرح من الداتا شيت للمتكاملة فهى دائرة مهتز تولد نبضات تتحكم فى قطع و توصيل الملف الإبتدائى P للمحول الفرايت المستخدم فيتولد فى الملفات الثانوية جهد مناظر توحدة الثنائيات و الملف S هو الثانوى المغذى للحمل أما الملف D فهو لتغذية المتكاملة
لكى تستطيع تثبيت الخرج يستخدم الزينر U51 مع الأوبتو PC1

شكرا استاذي الغالي
كنت دائما اجد صعوبة فيفهم هذه الدارات ولكن عندي سؤال هل يمكن تثبيت الخرج من خلال الزنر فقط دون الاوبتو لانه عندي دارة لا تحتوي الا على الزنر

[ماجد عباس محمد]

يمكن حسب مصدر الدخل فهنا فائدتة العزل بين الخرج والدخل و بدونه يسبب لمس الحمل الصعق

[ابو سهيل الحمصي]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

يمكن حسب مصدر الدخل فهنا فائدتة العزل بين الخرج والدخل و بدونه يسبب لمس الحمل الصعق

صحيح استاذي العزيز فانا اتعرض للصعق كل مالمستها شكرا على المعلومات المفيدة وبارك الله فيك

[gamemn02]

ماهو سبب الصعق رغم ان النقطة الملموسة يكون توترها منخفض !!! (في حالة عدم العزل)

[ماجد عباس محمد]

أنك ستضطر لتوصيل الحرج مباشرة بالمتكاملة لتثبيت الخرج مما يجعل الدخول "الحى" متصل بالخروج
