[Namlah]

السلام عليكم ورحمة الله وبركاته

انا طالبة بالهندسة ولدي تسليم مشروع في مادة الميكروكتنرولر عن حضانة اطفال والاساسيات عندنا لم تدرس بضمير لذا فأنا ادرس باجتهادي الشخصي ولضيق الوقت احتاج من يساعدني في تصور المشروع واستخدام الاجزاء الخاصة بالمشروع
علما بأن البك التي نستخدمها هي 18f452
وإليكم تفاصيل المشروع:
- متابعة جو الحضانة والمحافظة عليها بين 36 و 38 درجة مئوية.
- اذا انخفضت الحرارة عن 36 يتم تشغيل heater وال fan لتوزيع الهواء حتى تصل الحرارة إلى 38 ويتم فصلهما.
- اذا وصلت الحرارة الى 35.5 او 38.5 يتم تشغيل الانذار buzzer لوجود خلل في ال heater.
- سوف نستبدل متحسس الرطوبة ب LDR .. لا أدري لماذا!!
ملحوظات :
- انا لا أسأل احد ان يقوم بعمل المشروع جاهز لي بل يعلمني فقط كيف اعمل عليه فقط.. (لا تعطني سمكة بل علمني كيف اصطادها )
- ماحاجتي لل relayلم تذكر وظيفته في الwalkthruogh الخاصة بالمشروع ؟
- احتاج شرح تفصيلي لل LCD فسوف نحتاجها لاظهار درجة الحرارة..

اسفة لاطالتي عليكم .. وارجو التعجل في المساعدة
كان الله في عون العبد ماكان العبد في عون اخيه

[mounir.rouabah]

السلام عليكم
اذا استعملت لغة FLOWCODE فهي سهلة التعلم جدا

[Namlah]

اشكرك لمرورك اخي

انا بالفعل قد بدأت بتعلم ال mikroc ومستوايا جيد في البرمجة ولكن مشكلتي في الفكرة نفسها ليس الا

[mounir.rouabah]

لا ادري ما المشكلة الدارة او المخطط العام او في خوارزمية العمل

[Namlah]

في خوارزمية العمل نعم
وفي فهم بعض الاجزاء في الدائرة وكيفية معاملتها في البرمجة

[mounir.rouabah]

اعتذر انا لا اتقن لغة Microc لكن المنتدى لا يخلو من عباقرة Micro C

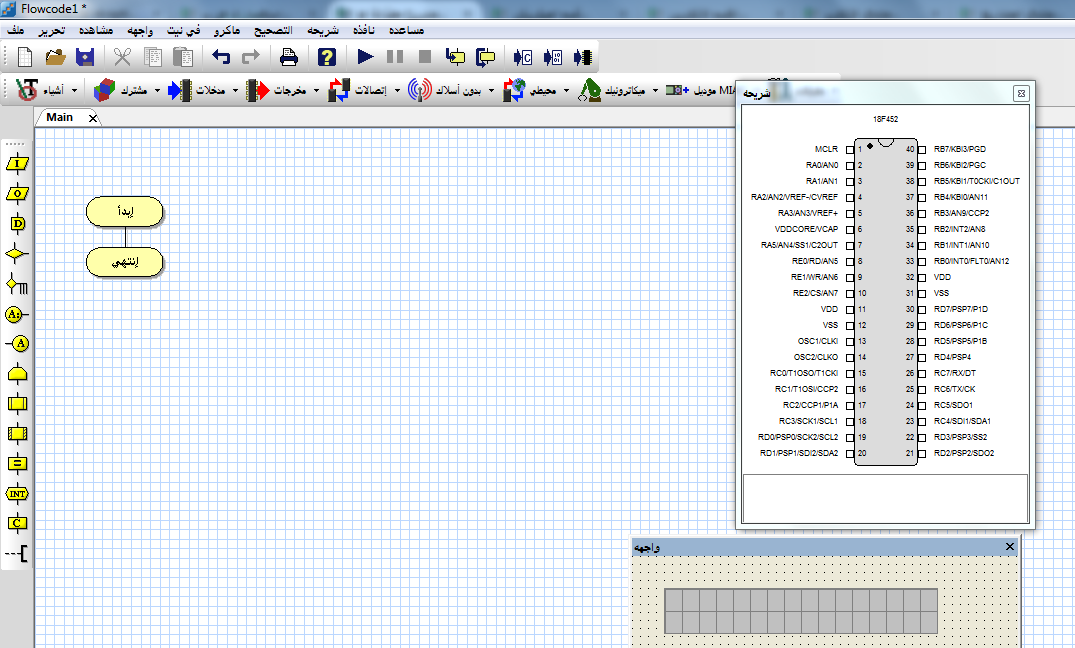

ها هي واجهة الفلاو كود ... وهي برمجة الميكرو عن طريق الخوا رزمية مباشرة ..



اما بالنسبة لملتقط الرطوبة والله اعلم انه سهل الصنع

http://www.sonelec-musique.com/elect...idite_001.html






http://michel.hubin.pagesperso-orang...mi/chap_h3.htm
http://michel.hubin.pagesperso-orang...p/chap_mp4.htm

اما بالنسبة للريلي فهو المسؤول عن فتح مقاومة المسخن لان مخرج الميكروكونترولر لا يتحمل 220 فولط

[Tico]

السلام عليكم
أخي العزيز منير تفضل من باب الإخبار ، هنا مشروع بسيط بفلوكود 5 مشابه لما هو مطلوب في هذا الموضوع :
http://www.qariya.info/vb/showthread.php?t=127684

[Tico]

اقتباس المشاركة الأصلية كتبت بواسطة Namlah السلام عليكم ورحمة الله وبركاته انا طالبة بالهندسة ولدي تسليم مشروع في مادة الميكروكتنرولر عن حضانة اطفال والاساسيات عندنا لم تدرس بضمير لذا فأنا ادرس باجتهادي الشخصي ولضيق الوقت احتاج من يساعدني في تصور المشروع واستخدام الاجزاء الخاصة بالمشروع علما بأن البك التي نستخدمها هي 18f452 - انا لا أسأل احد ان يقوم بعمل المشروع جاهز لي بل يعلمني فقط كيف اعمل عليه فقط.. (لا تعطني سمكة بل علمني كيف اصطادها ) - ماحاجتي لل relayلم تذكر وظيفته في الwalkthruogh الخاصة بالمشروع ؟ - احتاج شرح تفصيلي لل LCD فسوف نحتاجها لاظهار درجة الحرارة.. اسفة لاطالتي عليكم .. وارجو التعجل في المساعدة كان الله في عون العبد ماكان العبد في عون اخيه

السلام عليكم
مثل هذا المشروع موجود بالقرية سواء بالميكروسي أو غيره
وفي رأيي\ أن تكون البداية بتنصيب (إذا لم يكن منصبا لديك ) برنامج تصميم الدوائر ومحاكاتها الشهير Proteus ويستحسن الاصدار 7.10 لتوفر غالبية الأعضاء عليه.
رابط البرنامج موجود بالقرية .

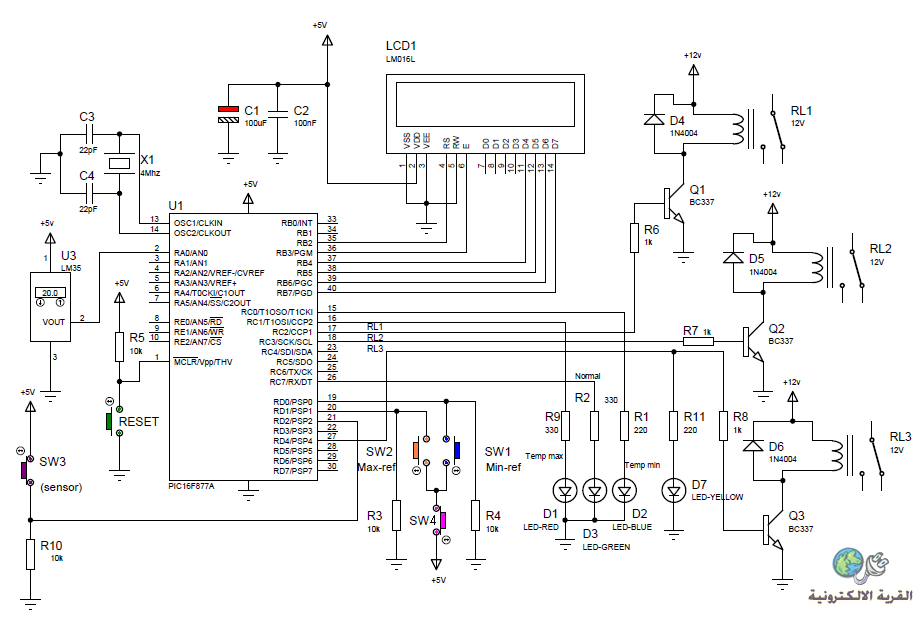

بعد التنصيب تقومين بتصميم الدائرة الخاصة بمشروعك .. ممكن تستعيني بهذه الدائرة والتعديل فيها بحسب المطلوب:

وإذا كان لديك أستفسارات حولها وحول العناصر المستخدمة فيها ممكن تضعيها هنا وان شاء الله تجدين الإجابات المطلوبة.
بعد التصميم ممكن تنتقلي الى البرمجة بالميكروسي برو الذي وقع عليه اختيارك ..
هذه مجرد طريقة عمل ممكن تأخذي بها أو بغيرها .
بالتوفيق ..
