احتاج راى السادة الافاضل مهندسى القرية فى تلك الدائرة

[احمدعبدالباقى]

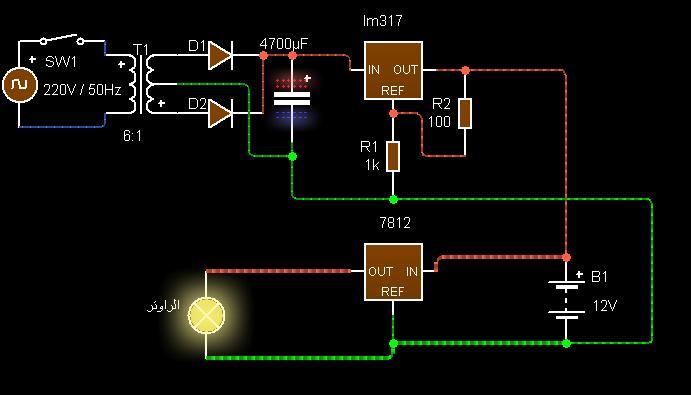

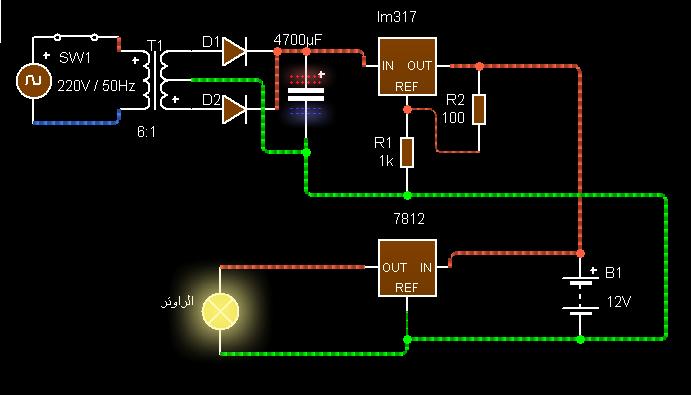

دى دائرة لشحن بطارية 12 فولت وتشغيل الراوتر فى نفس الوقت وتعمل تلقائيا عندما يفصل تيار الحكومة على البطارية التى تغذى الراوتر بالتيار

استخدمت نظرية التشبع للبطارية انها لو اطبقنا عليها جهد 13.8 بتيار 1/10 من تيارها فانها حين يكتمل شحنها ويصل جهدها الى 13.8 فانها تتوقف تلقائيا عن استقبال الشحن

طبعا كلامى للبطاريات حتى 10 امبير لا اكتر لانى استخدم منظم الشحن lm317 الذى يخرج تيار اسمى 1.5 امبير اى عمليا لايتعدى 1 امبير





ملحوظة لم اجد منظم الجهد lm317 فى السيركت ويزارد ياريت اللى يعرف مكانة يدلنى علية

[قطر الندى 89]

المشاركة الأصلية كتبت بواسطة احمدعبدالباقى

دى دائرة لشحن بطارية 12 فولت وتشغيل الراوتر فى نفس الوقت وتعمل تلقائيا عندما يفصل تيار الحكومة على البطارية التى تغذى الراوتر بالتيار

استخدمت نظرية التشبع للبطارية انها لو اطبقنا عليها جهد 13.8 بتيار 1/10 من تيارها فانها حين يكتمل شحنها ويصل جهدها الى 13.8 فانها تتوقف تلقائيا عن استقبال الشحن

طبعا كلامى للبطاريات حتى 10 امبير لا اكتر لانى استخدم منظم الشحن lm317 الذى يخرج تيار اسمى 1.5 امبير اى عمليا لايتعدى 1 امبير





ملحوظة لم اجد منظم الجهد lm317 فى السيركت ويزارد ياريت اللى يعرف مكانة يدلنى علية

السلام عليكم اخي ...
هذه الدائرة خاصة بتشغيل الراوتر والنانو معاً ام فقط الراوتر

[احمدعبدالباقى]

ماذا تقصد حضرتك بالنانو ؟؟؟؟؟؟؟؟؟؟؟

[mas_mas919]

ممكن شرح مكونات الدائره

[قطر الندى 89]

المشاركة الأصلية كتبت بواسطة احمدعبدالباقى

ماذا تقصد حضرتك بالنانو ؟؟؟؟؟؟؟؟؟؟؟

اقصد النانو ستيشن اي الكهرباء اللي تطلع للاقط الاشارة

[احمدعبدالباقى]

الدائرة بسيطة جدا جدا

فمن خلال المحول نخفض جهد الكهرباء الى جهد 15 فولت ونقوم بتوحيد الجهد ثم يدخل على منظم 317 الذى نضبطة على خرج 13.8 بالضبط من خلال المقاومات وناخذ الجهد نضعة على البطارية 12 فولت والتى يتراوح جهدها بين 12.5 و 13.8 فولت بتيار 10 امبير اما تيار الشحن يكون 1 امبير

نأخذ من البطارية والشاحن معا الى منظم جهد اخر 12 فولت ومنة الى الحمل

الحمل هنا يعمل على جهد الشاحن وعند انقطاع الكهرباء يعمل على جهد البطارية تلقائيا

[mas_mas919]

المشاركة الأصلية كتبت بواسطة احمدعبدالباقى

الدائرة بسيطة جدا جدا

فمن خلال المحول نخفض جهد الكهرباء الى جهد 15 فولت ونقوم بتوحيد الجهد ثم يدخل على منظم 317 الذى نضبطة على خرج 13.8 بالضبط من خلال المقاومات وناخذ الجهد نضعة على البطارية 12 فولت والتى يتراوح جهدها بين 12.5 و 13.8 فولت بتيار 10 امبير اما تيار الشحن يكون 1 امبير

نأخذ من البطارية والشاحن معا الى منظم جهد اخر 12 فولت ومنة الى الحمل

الحمل هنا يعمل على جهد الشاحن وعند انقطاع الكهرباء يعمل على جهد البطارية تلقائيا

اقصد شرح الرموز اللى ف الدائره
