مساعدة ضرورية منكم اخواني

[xx512]

بداية السلام عليكم....موقعكم كتير واكتر من رائع


والحمدلله كل مشكلة تواجهني بتنحل باحد مواضيعكم

انا شخص هاوي الكترونيات وبعرف بعض مبادئ الالكترون

مشكلتي كالتالي ...

صممت دارة مقارن جهد بحيث يعمل احد الريليات عند الجهد المرتفع الذي احدده انا عن طريق مقاومة متغيرة

وريليه احر عند هبوط الجهد الى حد معين


الجميل انا الدارة عملت بشكل جيد جدا

ولكن السيء ...انني استخدمها على مولد كهربائي استطاعة 10 كيلو وات اي يخرج منه 40 امبير

المشكلة في هذا النوع من المحركات او المولدات لا يحوي دارة avr

اي لا نستطيع ضبط الفولت الا بالتحكم بسرعة دوران المحرك ليصل الى دورة 50 هرتز

المشكلة انني استخدمت في تغذية دارتي محول 230 الى 12 ...لاستفيد من هبوط الخرج مع هبوط الدخل حسب نسبة التحويل


اي عندما يصبح الدحل 220 يصبح الخرج 11 او اقل ..وهذا يفيد دارتي بشكل كبير لانها مختصة بمقارنة تغير الجهد
ولكن في هذا المولد عند تحميل حمل معين يهبط الجهد ولكن يهبط معه التردد ..فيصبح مثلا 47 هرتز وبما ان المحولة هي ملف ...عند هبوط التردد يصبح مقاومته اقل فيصبح خرجه عالي ..رغم حدوث هبوط جهد ..

الفكرة ..اني اريد مساعدتكم في تصميم دارة تغذية ..لهذه الدارة بدون محول وبجهد خرج 15 فولت ...ويتأثر بتغير الدخل فلو حدث هبوط جهد الى 200 فولت يجب ان يتغير الخرج وويهبط ....لكي تستطيع الدارة المقارنة ...


ارجو بشدة منكم مساعدتي ومشكورين سلفا

[fade hbeb]

المشاركة الأصلية كتبت بواسطة xx512

بداية السلام عليكم....موقعكم كتير واكتر من رائع


والحمدلله كل مشكلة تواجهني بتنحل باحد مواضيعكم

انا شخص هاوي الكترونيات وبعرف بعض مبادئ الالكترون

مشكلتي كالتالي ...

صممت دارة مقارن جهد بحيث يعمل احد الريليات عند الجهد المرتفع الذي احدده انا عن طريق مقاومة متغيرة

وريليه احر عند هبوط الجهد الى حد معين


الجميل انا الدارة عملت بشكل جيد جدا

ولكن السيء ...انني استخدمها على مولد كهربائي استطاعة 10 كيلو وات اي يخرج منه 40 امبير

المشكلة في هذا النوع من المحركات او المولدات لا يحوي دارة avr

اي لا نستطيع ضبط الفولت الا بالتحكم بسرعة دوران المحرك ليصل الى دورة 50 هرتز

المشكلة انني استخدمت في تغذية دارتي محول 230 الى 12 ...لاستفيد من هبوط الخرج مع هبوط الدخل حسب نسبة التحويل


اي عندما يصبح الدحل 220 يصبح الخرج 11 او اقل ..وهذا يفيد دارتي بشكل كبير لانها مختصة بمقارنة تغير الجهد
ولكن في هذا المولد عند تحميل حمل معين يهبط الجهد ولكن يهبط معه التردد ..فيصبح مثلا 47 هرتز وبما ان المحولة هي ملف ...عند هبوط التردد يصبح مقاومته اقل فيصبح خرجه عالي ..رغم حدوث هبوط جهد ..

الفكرة ..اني اريد مساعدتكم في تصميم دارة تغذية ..لهذه الدارة بدون محول وبجهد خرج 15 فولت ...ويتأثر بتغير الدخل فلو حدث هبوط جهد الى 200 فولت يجب ان يتغير الخرج وويهبط ....لكي تستطيع الدارة المقارنة ...


ارجو بشدة منكم مساعدتي ومشكورين سلفا

و عليكم السلام و الرحمة و الاكرام
صعب جدا اخي الكريم
فالمولدات الهيرتز فيها غير منتظم و الجهد ايضاً
طلبك اشبه بالمستحيل و الله اعلم
مع تحياتي

[فكروعلم]

جرب هذه الطريقة وهي أخذ المراقبة مباشرة من الجهد 220 فولت وبهذه الطريقة تصبح دارتك إذا لمستها تصاب بالصعق الكهربائي ولكن ممكن تحل المشكلة
أضف هذه الدارة لدارتك

[xx512]

اخي فادي ان شالله مافي شي مستحيل ..بس انا مشكلتي هاوي الكترونيات ..ولست مهندس ..لذلك ارى صعوبة في تطبيق بعض الدارات ..كوني لست على عل بجميع العناصر ....


اخي فكروعلم ...


بالنسبة للمقاومات التي ذكرتها هل هي مقاومات عادي ام حرارية كتلك التي تكون على شكل حجر ابيض مستطيل

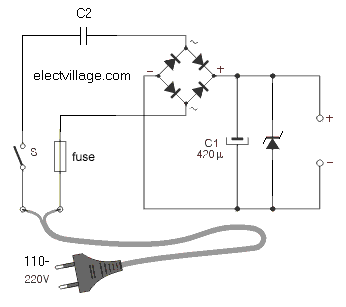

انا فكرت باخذ جهد المقارن ...من دارة كهذه


طبعا بالغاء الزنر ووضع مقاومة تفريغ على التفرع مع المكثف c2

لا احتاج الى زنر كوني لا اريد تثبيت الجهد

ولكن المشكلة انه اذا وضعت مكثف c1 والغيت الزنر يكون خرج الدارة بحدود 190 فولت
ويتعرض المكثف للاحماء الشديد

فهل تنصحوني بوضع مكثف مثلا 22 ميكرو فاراد 16 فولت... ومقاومة معينة على التفرع ...مع المكثف لكي لا يحتفظ بالشحنة واستفيد من موضوع تفاوت الجهد بشكل لحظي

[فكروعلم]

المشاركة الأصلية كتبت بواسطة xx512

اخي فادي ان شالله مافي شي مستحيل ..بس انا مشكلتي هاوي الكترونيات ..ولست مهندس ..لذلك ارى صعوبة في تطبيق بعض الدارات ..كوني لست على عل بجميع العناصر ....


اخي فكروعلم ...


بالنسبة للمقاومات التي ذكرتها هل هي مقاومات عادي ام حرارية كتلك التي تكون على شكل حجر ابيض مستطيل


انا فكرت باخذ جهد المقارن ...من دارة كهذه


طبعا بالغاء الزنر ووضع مقاومة تفريغ على التفرع مع المكثف c2

لا احتاج الى زنر كوني لا اريد تثبيت الجهد

ولكن المشكلة انه اذا وضعت مكثف c1 والغيت الزنر يكون خرج الدارة بحدود 190 فولت
ويتعرض المكثف للاحماء الشديد

فهل تنصحوني بوضع مكثف مثلا 22 ميكرو فاراد 16 فولت... ومقاومة معينة على التفرع ...مع المكثف لكي لا يحتفظ بالشحنة واستفيد من موضوع تفاوت الجهد بشكل لحظي

المقاومات هي مقاومات عادية استطاعة 2 واط أو أكثر لايهم شكل المقاومة المهم قيمتها وأستطاعتها
بالنسبة لدارتك أوصل مقاومة مكان الزينرلتشكل حمل وتخفض الجهد إلى الجهد الذي تريده بالبداية لا تركب المكثف وأعمل أختباراتك لتجد المقاومة المناسبة للجهد الذي تريدة وبعدها ضع مكثف 10 مكروفاراد جهده أعلى من الجهد الذي لديك بحوالي 25% على الأقل

[xx512]

المشاركة الأصلية كتبت بواسطة فكروعلم

المقاومات هي مقاومات عادية استطاعة 2 واط أو أكثر لايهم شكل المقاومة المهم قيمتها وأستطاعتها
بالنسبة لدارتك أوصل مقاومة مكان الزينرلتشكل حمل وتخفض الجهد إلى الجهد الذي تريده بالبداية لا تركب المكثف وأعمل أختباراتك لتجد المقاومة المناسبة للجهد الذي تريدة وبعدها ضع مكثف 10 مكروفاراد جهده أعلى من الجهد الذي لديك بحوالي 25% على الأقل

صديقي بجد الف شكر الك على تحملك اسألتي كمبتدأ بصراحة عندي افكار كتير حلوة بس عم لاقي صعوبة بتطبيقا كوني مجرد هاوي وبصراحة اكتر المهندسين الي بعرفون بالحياة الواقعية شايفين حالون انبياء ومابيعطو اي معلومة ..

بالنسبة لاقتراحك لو ممكن تعطيني ياه بالصور ..

وانا قبل ما ضيف المكثف جربت اني حط مقاومة 10 كيلو ووضعت عليها ليد ضوئي

اشتغل الليد بشكل طبيعي لكن المقاومات صارو جمر من الحرارة مع اني قرأت انه في متل هي الدارات الي بتعتمد على التغيذية بدون محول تيارا ضعيف لهيك تفاجئات

وسؤال تاني لما قلت اضع مكثفة اكبر من الجهد المطلوب ب 25% عن ايا جهد عم تحكي وكيف رح نوصلون والف الف شكر الك ..


رح ضيف موضوع عن سؤال خطر ببالي ورح اسالك ياه هون قبل ما اطرحو ..هل يوجد دارة حماية من اختلاف الهرتز ..بمعنى منعرف انه في دارات حماية للبرادات للحماية من ارتفاع مفرط او هبوط حاد في الجهد ..ولكن خطر في بالي طيب في مولدات يلي حاليا عم نستخدمها ممكن يكون فيها دارة avr هي المولدات بتعطي جهد جيد حتى لو كان المحرك يدور ببطء نوعا ما ..ويكون تردد الملف حوالي 45 هرتز وهاد شي مضطر بالمحركات ..فهل يوجد دارة استطيع تصميمها للحماية من الهرتز بمجال 48 هرتز الى 51 هرتز كنوع من انواع لحماية

[فكروعلم]

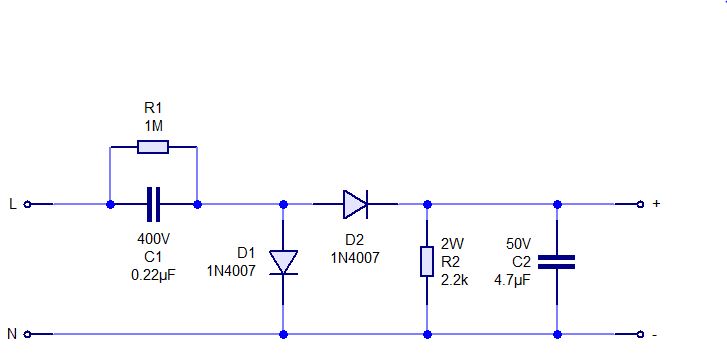

هذه هي الدارة بالنسبة للمكثف C1 كلما زادت قيمته زاد التيار وكلما قلت قيمته قل التيار طبق الدارة أولاً بدون المكثف C2 وبالنسبة للمقاومة R2 حاول تغيير قيمتها لتصل إلى جهد 12 فولت مثلاً وبعدها أوصل المكثف C2

[xx512]

شكرا كتير رح جرب وخبرك بالنتيجة ...

فكرتي بالضبط هي تصميم دارة مقارن جهد لمولد بمحرك مازدا ووضع محرك صغير مستمر يتحكم بمضخة المازت لضبط سرعة دوران المحرك الفكرة نجحت عمليا

وخطر ببالي الغي تغذية الدارة بشكل شبه كامل من الملف واخد التغذية مباشرة من بطارية المحرك واخد جهد مقارن فقط من المولد لان الريليات لما بتعمل بتادي لخفض الجهد بشكل ملحوظ عن بقية اجزاء الدارة وبهالطريقة بتغذية الدارة من البطارية بكون حليت هالمشكلة
