بخصوص دائرة فصل الحمل عن البطارية عند انخفاض جهدها الى حد معين

[احمدعبدالباقى]

السلام عليكم ورحمة الله
كنت منذ فترة سألت عن دائرة فصل عند وصول جهد البطارية لجهد معين صعودا اى اثناء الشحن وحصلت على هذة الدائرة



اريد اجراء تعديل عليها لاستخدامها لفصل الحمل عن البطارية عند وصول جهد البطارية لجهد معين ولنفرض مثلا 11 فولت او 10 فولت كيف يتم ذلك بابسط الطرق وبدون استخدام اى مقارنات للجهد ؟؟؟؟؟؟؟؟؟

وجزاكم الله خير

[assed]

السلام عليكم
هذه ابسط دائرة تحتوي على زينر 11 فولت عند الانخفاظ لحد 11 فولت يكون خرج الزينر 0 فولت يعمل على قطع الاشارة من الريلي

[assed]

المخطط

[احمدعبدالباقى]

المشاركة الأصلية كتبت بواسطة assed

المخطط

جزاك الله كل خير

فعلا دائرة رائعة بس وجدت فيها مشكلة بسيطة وهى عودتها لتوصيل الحمل بعد فصلة مباشرة بسبب ارتفاع جهد البطارية مرة اخرى

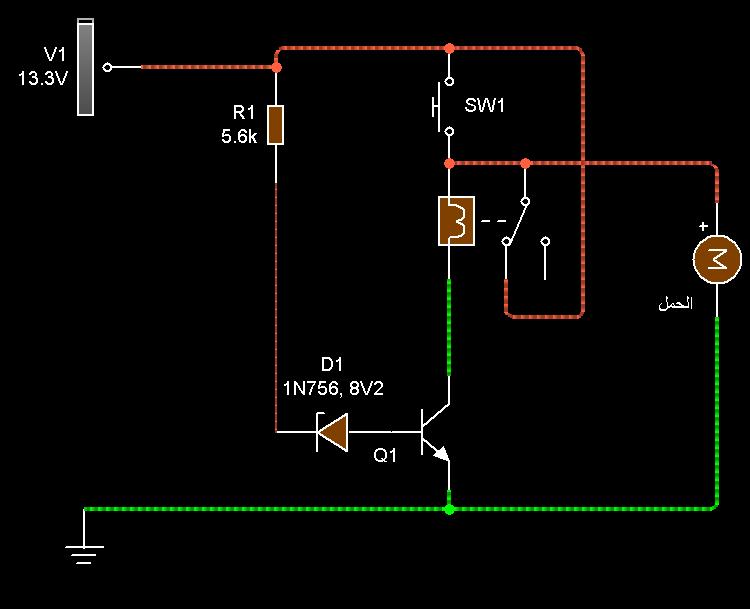

لذلك قمت بتعديلها لتصبح بهذا الشكل فما رايك فى التعديل ؟؟؟؟؟؟؟؟



ملف المحاكاة

http://www.mediafire.com/download/vd...د_البطارية.cwz

[daoud]

المشاركة الأصلية كتبت بواسطة احمدعبدالباقى

جزاك الله كل خير

فعلا دائرة رائعة بس وجدت فيها مشكلة بسيطة وهى عودتها لتوصيل الحمل بعد فصلة مباشرة بسبب ارتفاع جهد البطارية مرة اخرى

لذلك قمت بتعديلها لتصبح بهذا الشكل فما رايك فى التعديل ؟؟؟؟؟؟؟؟



ملف المحاكاة

http://www.mediafire.com/download/vd...د_البطارية.cwz

رائع اخى احمد الباقي
لكن لي ملحوظة بسيطة اسال الله ان اكون موفق فيها و قبولها
بصدر رحب و اعتقاد تقني صحيح

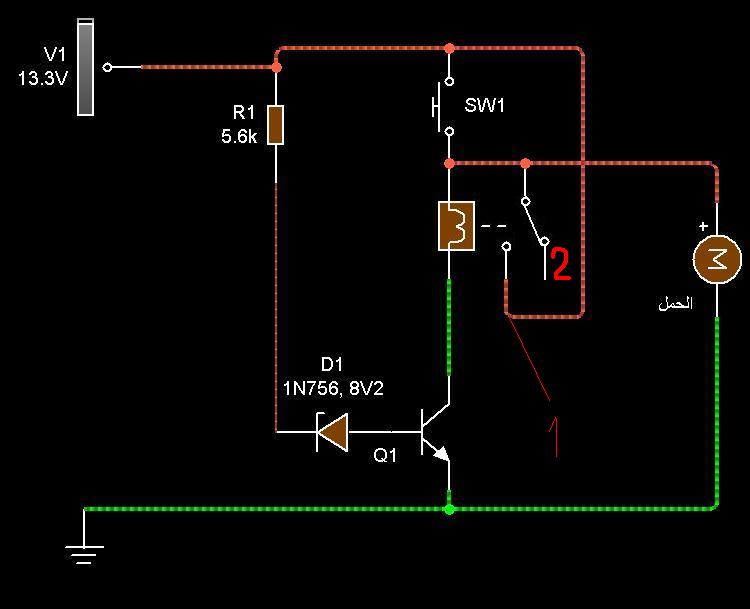

فى الدارة من خلال تعديلك يفهم اي هاو او محترف ان الرولى فى الراحة
موصول بالخط رقم واحد و عند التشغيل يفصل و يصل برقم 2 بالضغط على
المفتاح sw1 وهذا غير صحيح و يتم التعديل بالعكس فقط



تعديلك اخى على صواب و بارك الله فيكم

يبقى فقط ان الدارة تتاثر عند انقطار التيار الكهربائي فجأة فتفصل الشحن

[assed]

فعلاً مشكلة بسيطة ومحلولة بالمخطط الذي رفعته أخي احمد ولاكن ستكون العملية نصف اوتماتك رأيي أضافة زينر تاني مع ترانزستور + ليد أشارة . على ان يكون الزينر الثاني أعلى من الاول بقيمة الفولت
