أضع هذا الموضوع بعيدا عن الطرق التقليديه والتى تعطى نتائج غير جيده وتاخذ وقت ومجهود كبير بالنسبه للنتائج التى تحصل عليها لذلك علينا الابتعاد عن الطرق التقليديه لصناعة pcb واتباع الطرق الاحترافيه لصناعة pcb التى تاخذ وقت قصير فى عملها مقابل نتائج احترافيه مبهره وبجودة عاليه حتى نواكب العالم الخارجى فى صناعة pcb ومدى جودتها

هناك أكثر من طريقه لصناعه pcb ومنها النقل الحرارى والطباعه باستخدام الشبلونه والنقل عن طريق الافلام الحساسه للضوء وهى الافضل على الاطلاق وتحصل على دقة عاليه فى عمل pcb

وهناك اكثر من طريقه فى عمل الافلام الحساسه للضوء

- البورده الحساسه للضوء وهى تباع جاهزة لا تحتاج لتجهيزها وهذا موضوع سابق لى
http://www.qariya.info/vb/showthread.php?t=137761

- استخدام السبراى حساس للضوء
https://www.youtube.com/watch?v=T7jdDhYOsEw

- استخدام الدراى فيلم
https://www.youtube.com/watch?v=u2XQb9oVXHo

https://www.youtube.com/watch?v=cRCFGZxmob0

https://www.youtube.com/watch?v=3RjwzJfgrSI


الطرق الاحترافيه لعمل الجرين ماسك

الطريقة الاولى ( أكثر طريقه احترافيه وتعطى نتائج باهره وهى الطريقه المفضله بالنسبه لى )

https://www.youtube.com/watch?v=B0Syj4awcc8


الطريقة الثانيه ( عزل النحاس بمواد تاكسد النحاس )



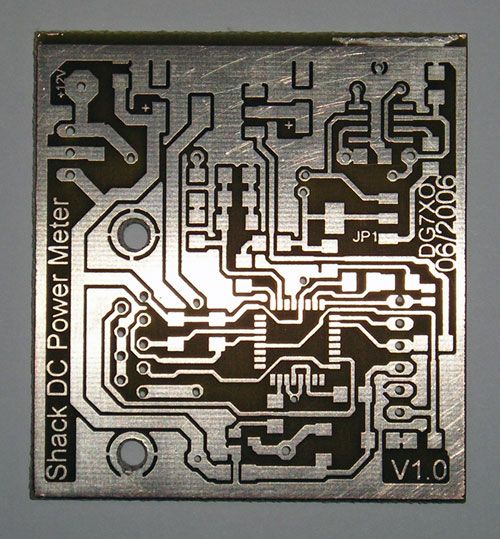

SUR-TIN is an electroless immersion tinning system which protects the PCB copper surface and which increases solderability. After only 2 minutes of application, a shiny and clear tin layer is deposit on the copper. Afterwards, rinse with hot water and dry with a paper cloth. Set-up: Dissolve one after the other all three components in 2.5 l of warm water. Store the solution in an air-tight, dark bottle. It can be re-used several times and lasts for more than 2 m of PCBs.

https://www.youtube.com/watch?v=MGbxrRmP-Zs

https://www.youtube.com/watch?v=3aEwTRMEkOM


الطريقه الثالثه ( احبار الحساسه للضوء )

https://www.youtube.com/watch?v=y-bjbF8USHc


ونظرا ان هذه المواد غير متاحه فى دولنا العربيه تم طرح هذا الموضوع سابقا وتم طرح هذا الموضوع ليس بهدف مادى ولكن لدعم المجال فى الوطن العربى

توفير مستلزمات الإشغال والصناعات الصغيرة – وصناعة الـ pcb بدقة
http://www.qariya.info/vb/showthread.php?t=154928

[mohamedamie]

السلام عليكم أخي mourad3d
بالنسبة للطريقة الاحترافيه لعمل الجرين ماسك
هل إستعملتها و كيف كانت النتائج وهل بالإمكان رفع صور علي الموقع
وشكرا علي هذه المعلومات القيمة

[mourad3d]

المشاركة الأصلية كتبت بواسطة mohamedamie

السلام عليكم أخي mourad3d
بالنسبة للطريقة الاحترافيه لعمل الجرين ماسك
هل إستعملتها و كيف كانت النتائج وهل بالإمكان رفع صور علي الموقع
وشكرا علي هذه المعلومات القيمة

وعليكم السلام

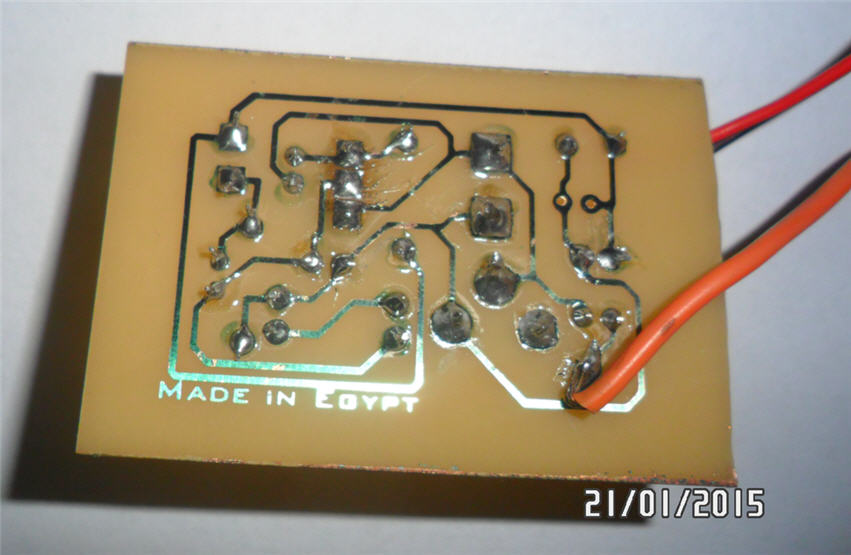

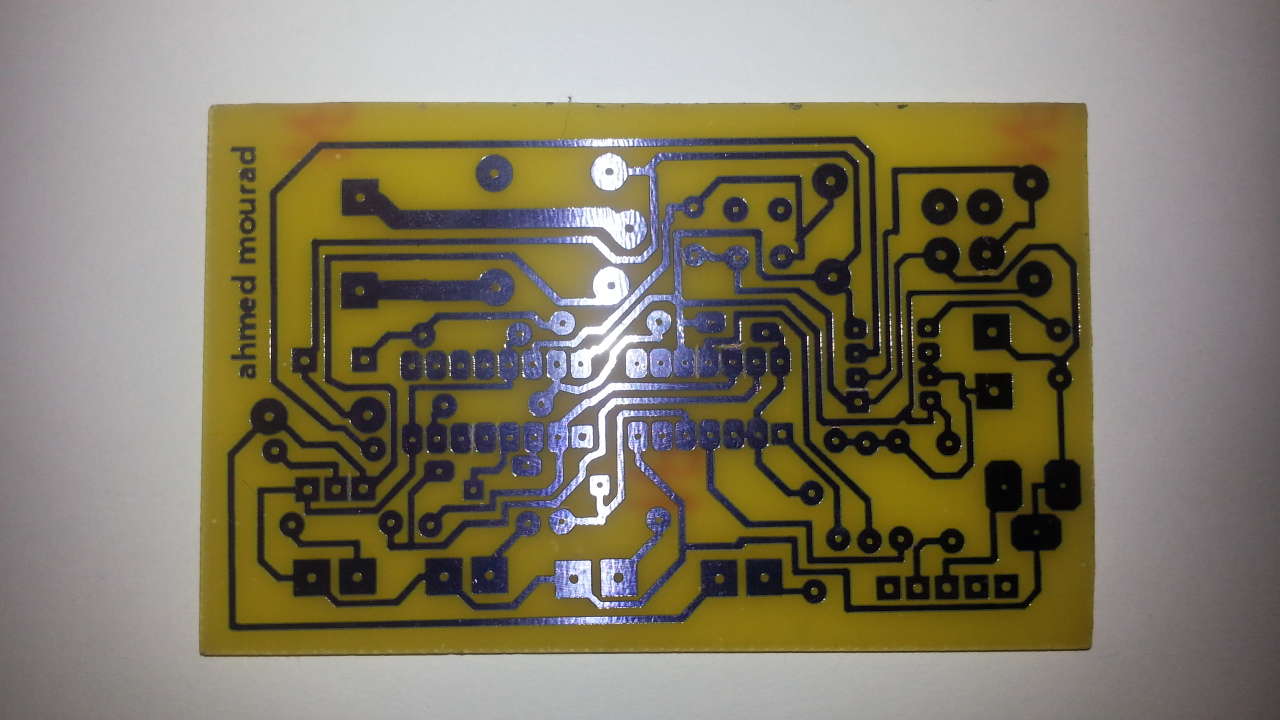

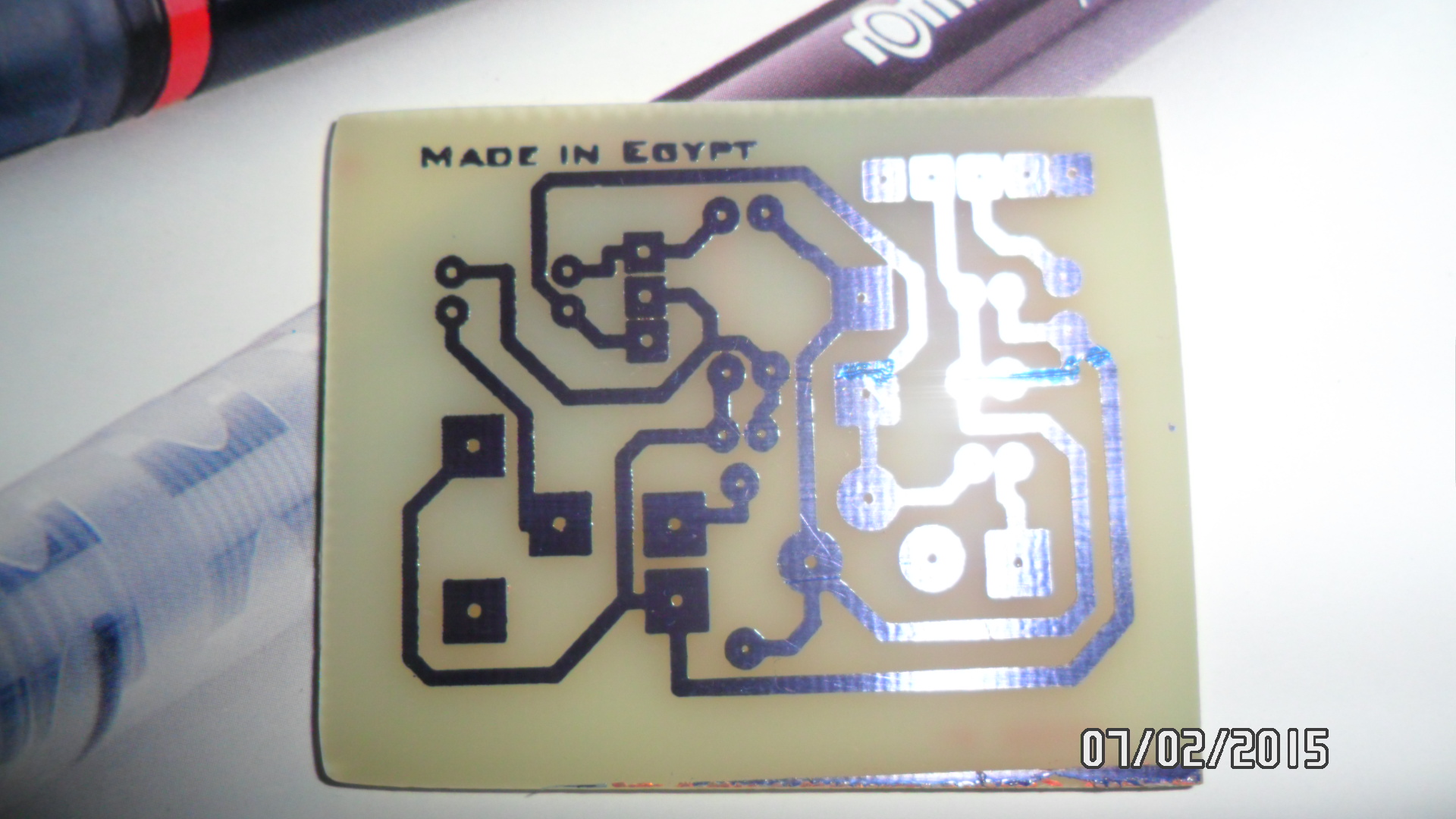

بالفعل تم تجربه الدارى فيلم وكانت هذه النتيجه ولحسن الحظ مكتوب عليها اسمى وجارى استراد الجرين ماسك دراى فيلم وهو الافضل على الاطلاق وتجربته لكن أكد لك هذه طريقة احترافيه وهناك فيديو اخر يستعمل فيه اسبراى رش ولكن خاص بالمصانع

[gamemn02]

هل تنفع لمبة ال100w العادية مع البورده الحساسه للضوء الجاهزة وإن كانت الإجاية نعم فكم هي المدة الإضاءة الازمة وهل ينفع الورق الشفاف من نوع الكلك اثناء الإضاءة لاني لم اجد في المكتبات ورق شفاف قابل للطباعة عليه

[mourad3d]

المشاركة الأصلية كتبت بواسطة gamemn02

هل تنفع لمبة ال100w العادية مع البورده الحساسه للضوء الجاهزة وإن كانت الإجاية نعم فكم هي المدة الإضاءة الازمة وهل ينفع الورق الشفاف من نوع الكلك اثناء الإضاءة لاني لم اجد في المكتبات ورق شفاف قابل للطباعة عليه

اى مصدر ضوء يصدر اشعه uv اشعه فوق بنفسجيه تنفع والمده ما بين 5 الى 10 دقائق والتجربه خير دليل واهم حاجه ان الفيلم يكون معتم تمام لا ينفذ الضوء منه ويمكن استخدام ورق الكلك مفيش مشكلة ولكن بالطبع لا تستطيع بالطباعه الليزر عمل خطوط معتمه تماما لذلك هناك طريقه حصولت عليها من شيوخ المطابع الاوفست قد لا يعلمها احدا ولكنها هامة جداااااااااااااااااااااااااا لجعل حبر التيونر معتم تمامااااااااااااااا لا تنفذ الضوء سأطرقها لك تبحث عنها واذا لم تجدها سوف احدثك عنها

[gamemn02]

المشاركة الأصلية كتبت بواسطة mourad3d

اى مصدر ضوء يصدر اشعه uv اشعه فوق بنفسجيه تنفع والمده ما بين 5 الى 10 دقائق والتجربه خير دليل واهم حاجه ان الفيلم يكون معتم تمام لا ينفذ الضوء منه ويمكن استخدام ورق الكلك مفيش مشكلة ولكن بالطبع لا تستطيع بالطباعه الليزر عمل خطوط معتمه تماما لذلك هناك طريقه حصولت عليها من شيوخ المطابع الاوفست قد لا يعلمها احدا ولكنها هامة جداااااااااااااااااااااااااا لجعل حبر التيونر معتم تمامااااااااااااااا لا تنفذ الضوء سأطرقها لك تبحث عنها واذا لم تجدها سوف احدثك عنها

تقول انه يجب رش ورقة الطباعة ب (بنزين تنظيف الملابس)
لا ادري ماذا تقصد ب بنزين تنظيف الملابس وهل البديل هو تنر الذي يزيل الدهون و الطلاء ام ماذا ؟

[mourad3d]

المشاركة الأصلية كتبت بواسطة gamemn02

تقول انه يجب رش ورقة الطباعة ب (بنزين تنظيف الملابس)
لا ادري ماذا تقصد ب بنزين تنظيف الملابس وهل البديل هو تنر الذي يزيل الدهون و الطلاء ام ماذا ؟

بالفعل يا اخى هذا ما اقصده انت مذاكر كلامى كويس هههههههههههه ما شاء الله عليك بنزين الملابس يباع فى محطات البنزين (لكن مش كل محطات البنزين) ويقوم برشه ببخاخه او مسح الدائرة برفق حتى لا تمسح الحبر وخلال ثوانى يعمل على كتم الخطوط تمام وجعلها سوداء لا تنفذ الضوء على الاطلاق ويمكن الاستعاضه عنه بالثنر النقى ولكن سوف ياخذ دقائق حتى يغير من خصائص حبر التيونر ويصبح معتم تماما بخلاف بنزين الملابس ياخد ثوانى وفى النهايه النتيجه تقريبا واحده

وهذا البديل بدلا من طباعات الافلام باهظة الثمن والتى تقوم بطباعه افلام التصوير وتمتاز بانها تكون معتمه تماما وتستخدم فى الطباعات الحساسه بالضوء

[mourad3d]

الافلام الحساسه للضوء والطباعة على الـ pcb بجودة عالية
شرح عملى لطريقه استخدام الافلام الحساسه للضوء والطباعة على اللوحة الالكترونيه بشكل احترافى وبجوده عاليه

http://www.m3dmax.com/4174
