[حسن هادي محمود]

السلام عليكم
عند أستخدام متكامله 74ls165 أجد مايكرو لايعمل بشكل صحيح يعني انا ربطت مقاومات 10 كيلو الى كل الاطراف متكامله 74ls165 وربطت نهايات هذه مقاومات الى الارضي اذن من مفروض يقرأ 0 فولت ولكن مشكله أجد مايكرو يقرأ جهد 5 فولت ؟؟؟؟؟
لماذا هل مشكله في العائله 74ls فقط يعني العائله 74hc تعمل بدون مشاكل

اثناء البحث في الانترنيت وجدت هذا الجواب

)This worked for the 74HC165. When I measured the voltage off was 0V and
)on was 5V.

Yes, the HC series has CMOS inputs. These are essentially no load at DC.

)When I put in the 74LS165 off was .3 V, until I told it to READ the
)input and then it jumped to 1V, and the 74LS165 read it as a Logic HI!

Nope, LS won't work. It requires right at 500uA pull down. 10K cannot
provide that, because the input does not float to 5V, but quite a bit
less, like 2V or a little less. You're only going to pull about 200uA,
or somewhat less than 1/2 that required. For LSTTL, you could go as high
as about 3K for the pull down.


http://list.dprg.org/archive/1999-August/011395.html

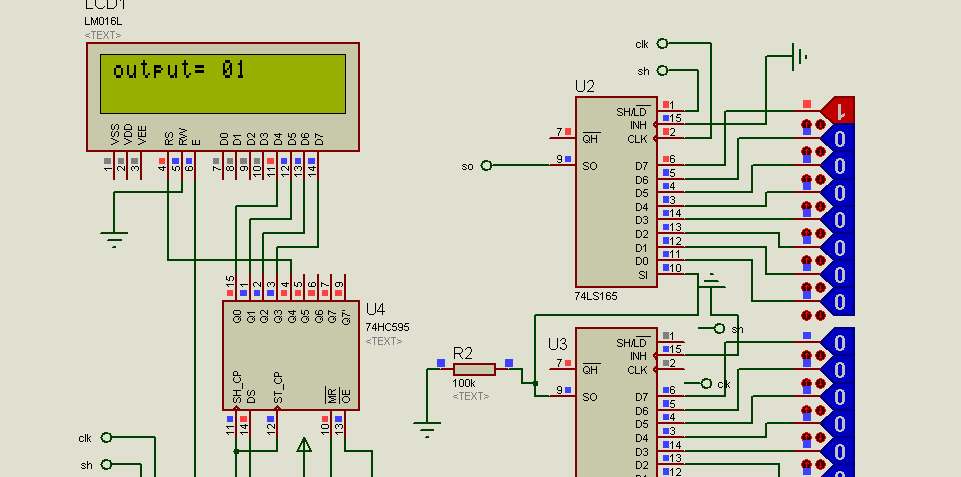

للعلم مشروع يعمل على البروتيس


مشكله ليست في مشروع وانما في أستخدام متكامله 74ls165

للعلم انا أستخدمت فوتوكبلر حيث ليد ضوئي منه مربوط على احدى مداخل مخرج فوتوكبلر نوع pc817 حيث جامع مربوط الى 5 فولت و الباعث مربوط الى احدى الاطراف 74ls165 وبنفس الوقت طرف الباعث موصول الى الارضي عبر مقاومه 10k

للتذكير مره أخرى انه بدون ربط فوتو كبلر اي ربط فقط مقاومات وموصوله بالارضي اجد البيك يقرأ 5 فولت ؟؟؟؟؟؟ على جميع الاطراف متكامله 74ls165 حيث تمت مشاهده ذلك عبر LCD
تحياتي

[حسن هادي محمود]

The 74LS (Low-power Schottky) family (like the original) uses TTL (Transistor-Transistor Logic) circuitry which is fast but requires more power than later families. The 74 series is often still called the 'TTL series' even though the latest ICs do not use TTL!

The 74HC family has High-speed CMOS circuitry, combining the speed of TTL with the very low power consumption of the 4000 series. They are CMOS ICs with the same pin arrangements as the older 74LS family. Note that 74HC inputs cannot be reliably driven by 74LS outputs because the voltage ranges used for logic 0 are not quite compatible, use 74HCT instead.

[Tico]

السلام عليكم
أخي أظن أنك تتكلم عن المحاكاة في بروتوس
جرب مقاومات Pull up بدل Pull down
أتذكر أن هذا حصل لي مع أحد أنواع ULN

[حسن هادي محمود]

اقتباس المشاركة الأصلية كتبت بواسطة Tico السلام عليكم أخي أظن أنك تتكلم عن المحاكاة في بروتوس جرب مقاومات Pull up بدل Pull down أتذكر أن هذا حصل لي مع أحد أنواع ULN

السلام عليكم
لا يا اخي العزيز انا أتكلم عن واقع العملي ففي البروتيس يعمل بشكل ممتاز ولكن عمليا لايعمل
دعني اوضح مره اخرى متكامله 74ls165 جميع الاطرافها الثمانيه ربطت الى مقاومات ووصلت بالارضي المفروض عندما اقرأ البيانات من هذه متكامله المفروض كلها تقرأ 0فولت. ولكن اجد البيانات تقرأ كلها 5 فولت

لان مشكله متكامله تعطيني 5 فولت لجميع الاطرافها سواء كان مداخل عليها 0 فولت او 5 فولت

احسب ما أفتهمت من شرح الانكليزي الذي ارفقته في مشاركه الاولى والثانيه انه يريد ان نضع اقل مقاومه لاجل على حصول على 0 فولت
يعني الان استخدمت مقاومه 10k تعمل pull down يبدو ان هذه مقاومه لاتحقق 0 فولت لان 74ls هي من نوع TTL وبتالي ترانزستور يحتاج الى مقاومه القصوى والتي عندها يعطيك 0 فولت
ولربما اخي يعتمد حسابات على تيار input والذي يؤخذ من داتا شيت ومنها يتم احتساب مقاومه الصحيحه.

تحياتي

[Tico]

اقتباس المشاركة الأصلية كتبت بواسطة حسن هادي محمود السلام عليكم لا يا اخي العزيز انا أتكلم عن واقع العملي ففي البروتيس يعمل بشكل ممتاز ولكن عمليا لايعمل دعني اوضح مره اخرى متكامله 74ls165 جميع الاطرافها الثمانيه ربطت الى مقاومات ووصلت بالارضي المفروض عندما اقرأ البيانات من هذه متكامله المفروض كلها تقرأ 0فولت. ولكن اجد البيانات تقرأ كلها 5 فولت لان مشكله متكامله تعطيني 5 فولت لجميع الاطرافها سواء كان مداخل عليها 0 فولت او 5 فولت احسب ما أفتهمت من شرح الانكليزي الذي ارفقته في مشاركه الاولى والثانيه انه يريد ان نضع اقل مقاومه لاجل على حصول على 0 فولت يعني الان استخدمت مقاومه 10k تعمل pull down يبدو ان هذه مقاومه لاتحقق 0 فولت لان 74ls هي من نوع TTL وبتالي ترانزستور يحتاج الى مقاومه القصوى والتي عندها يعطيك 0 فولت ولربما اخي يعتمد حسابات على تيار input والذي يؤخذ من داتا شيت ومنها يتم احتساب مقاومه الصحيحه. تحياتي

تمعن أخي الكريم في رسومات الصفحة 3 من الداتا شيت, لتتعرف على بنية المداخل ،وتوصيلات الترنزيستورات وقيم المقاومات الداخلية، وكيف ستقسم الجهود بين المقاومات الداخلية والمقاومات الخارجية المضافة.
في رأيي Pull up بقيمة 1 كيلو مناسبة أكثر..

74LS165


74165 (للتذكير):

حيث نلاحظ نوعا من الاختلاف بين LS TTL و ttl على الرغم من أنهما ينتميان لنفس العائلة تقريبا ..
(وجدت هذه الصور في داتا شيت Texas instruments فقط)
http://www.ti.com/lit/ds/symlink/sn74ls165a.pdf
جرب أخي واخبرنا بالنتائج لنستفيد من خبرتك العملية وشكرا ..

[حسن هادي محمود]

اقتباس المشاركة الأصلية كتبت بواسطة Tico تمعن أخي الكريم في رسومات الصفحة 3 من الداتا شيت, لتتعرف على بنية المداخل ،وتوصيلات الترنزيستورات وقيم المقاومات الداخلية، وكيف ستقسم الجهود بين المقاومات الداخلية والمقاومات الخارجية المضافة. في رأيي Pull up بقيمة 1 كيلو مناسبة أكثر.. 74LS165 74165 (للتذكير): حيث نلاحظ نوعا من الاختلاف بين LS TTL و ttl على الرغم من أنهما ينتميان لنفس العائلة تقريبا .. (وجدت هذه الصور في داتا شيت Texas instruments فقط) http://www.ti.com/lit/ds/symlink/sn74ls165a.pdf جرب أخي واخبرنا بالنتائج لنستفيد من خبرتك العملية وشكرا ..

السلام عليكم
شكرا أخي الكريم
تمت الحل مشكله حيث أستخدمت مقاومه 4.7K ولكن pull down ولم أستطع أستخدم pull up لان لوحه مطبوعه
على عموم سحاول أرفاق ملفات مشروع في موضوع مستقل

ولكن يبدو انه من الافضل أستخدام العائله 74hc بدلا من العائله 74ls الان 74hc من نوع cmos وبتالي مقاومه دخل عاليه ولهذا لن نجد هذه مشكله التي ظهرت مع العائله 74ls

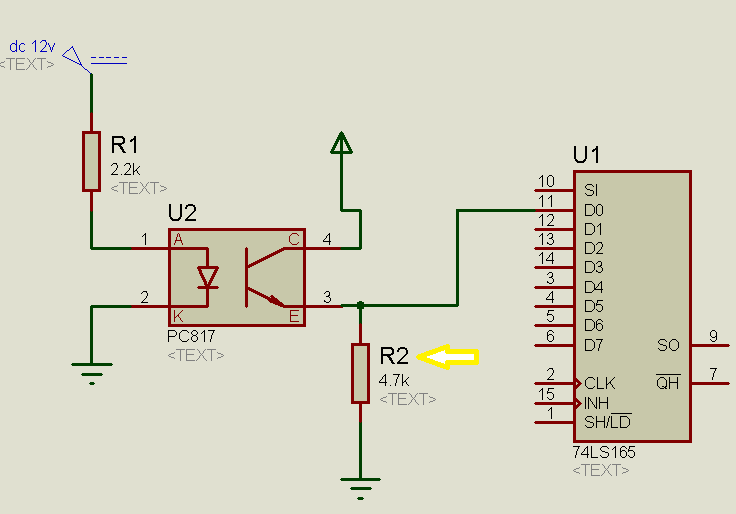

هذه هي صوره لدائره مستخدمه طبعا كانت مشكله في R2



تحياتي
