السلام عليكم
اولا بارك الله لكم على هذا المنتى العظيم وجعله الله فى ميزان حسناتكم سواء المشرفين او الاعضاء.
ثانيا وهو المطلوب
لدى فكرة بسيطة منخفضة التكاليف نوعا ما لتوفير الاضاءة الكهربية فقط فى حالة انقطاع التيار الكهربى واريد تنفيذهاوتتلخص فى الاتى
لدى شقة صغيرة مكونة من ثلاث حجرات وصالة ومطبخ وحمام اى بمجموع 6 وحدات تطلب انارة
المكونات
1_ بطارية سيارة مستعملة كتجربة ويمكن استبدالها بجديدة فى حالة جدوى الفكرة 12 فولت 60 امبير
2- شاحن بطارية اوتوماتيك 12 فولت 6 امبير
3- عدد (6) مجموعات من لمبات الليد كل مجموعة حوالى 10 وات مستخرجة من كشافات الليد القديمة.
4- عدد 5 مفاتيح نجفة on -off
5- حوالى 40 متر سلك تليفون
6- عدد واحد حساس للحركة يعمل على 12 فولت
خطوات العمل
1-يتم وصل الشاحن بمصدر التيار الكهربى ثم بالبطارية
2- يتم وضع كل مجموعة ليد فى حجرة ويتم توصيلها بمفتاح نجفة ثم بالبطارية بالبطارية ويتم ذلك باستخدام سلك التليفون
3- بالنسبة لمجموعة الليد التى ستوضع بالصالة سيتم وضع حساس للحركة قبل المجموعة مباشرة (ليعمل على اضاءة مجموعة الليد مباشرة) ثم بالبطارية لان الصالة هى المكان الذى لا يخلو من وجود احد افراد المنزل به حيث يوجد التلفاز ويمكن وضع حساس للحركة فى كل غرفة ولكن اعتقد انه سيكون مكلف
و تعمل هذه الدائرة مباشرة فى حالة انقطاع التيار الكهربى فقط وذلك باستخدام (relay)
وذلك بان يتم توصيل طرف input لل (rela) بمصدر التيار الكهربى ويتم توصيل طرف output لل. (relay) ؟؟؟؟؟؟؟؟؟؟؟
هنا تاتى المشكلة حيث اننى غير خبير بالكهرباء حيث ان معلوماتى بسيطة للغاية

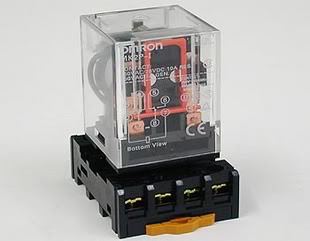

فالمطلوب هنا ماهو نوع (relay) الذى يجب استخدامه ويا حبذا لو هناك صورة وكيفية توصيله
ارجو الا اكون قد اطلت عليكم
وارجو ممن لديه تحسين فى هذه الفكرة فليتفضل علما بانها للاضاءة فقط وخصوصا ليتمكن الاولاد من المذاكر ة خلال فترة انقطاع الكهرباء.
وشكرا لكم
|
ما نوع الريلية (relay) المطلوب لهذه الدائرة
