اريد عمل مشروع بسيط لباور سبلاي

nonakarim · 20-02-2015, 03:18 PM

اريد عمل مشروع باور سبلاي
ارجو المساعدة

احمدعبدالباقى · 20-02-2015, 03:26 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة nonakarim

اريد عمل مشروع باور سبلاي
ارجو المساعدة

طيب ممكن معلومات اكتر

يعنى جهد الخرج كام
قدرة الخرج كام
بمحول او بدون محول

nonakarim · 20-02-2015, 04:18 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة احمدعبدالباقى

طيب ممكن معلومات اكتر

يعنى جهد الخرج كام
قدرة الخرج كام
بمحول او بدون محول

اها بمحول
والخرج 12 او 5
انا معايا دايرة بس مش عارفة انفذها عالبروتس :/

احمدعبدالباقى · 20-02-2015, 05:11 PM

تفضلى

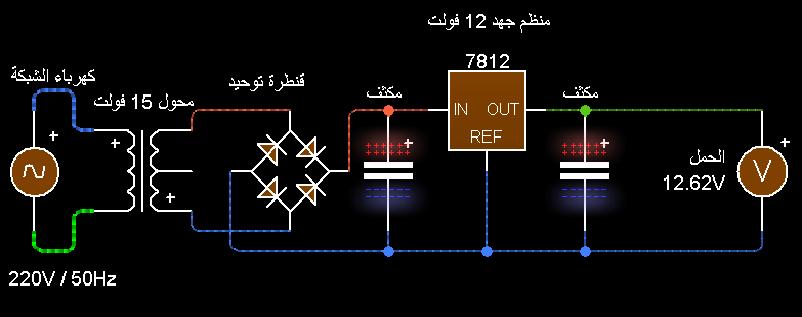

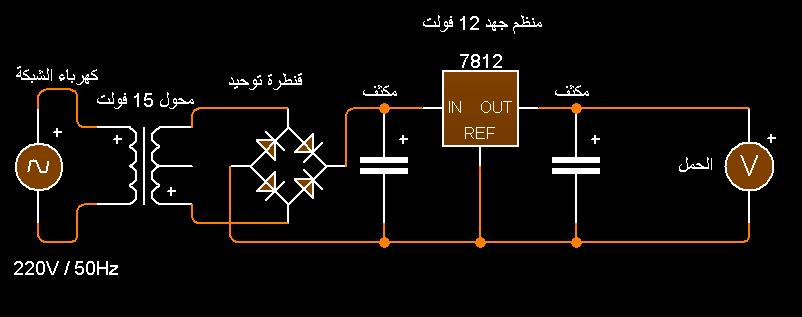

ابسط دائرة بور سبللاى بمحول ومنظمن جهد

لتحويلها الى 5 فولت نقوم بتغيير منظم الجهد الى المنظم 7805 بدلا من 7812

ودا ملف المحاكاة على البرنامج

http://www.mediafire.com/download/89..._ومنظم_جهد.cwz

nonakarim · 20-02-2015, 06:56 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة احمدعبدالباقى

تفضلى

ابسط دائرة بور سبللاى بمحول ومنظمن جهد

لتحويلها الى 5 فولت نقوم بتغيير منظم الجهد الى المنظم 7805 بدلا من 7812

ودا ملف المحاكاة على البرنامج

http://www.mediafire.com/download/89..._ومنظم_جهد.cwz

حضرتك اللينك بحمله والملف مش بيشتغل عندي

احمدعبدالباقى · 20-02-2015, 07:08 PM

دا رابط تحميل البرنامج

https://docs.google.com/uc?id=0B0UDK...xport=download
