مساعدة في تحويل تيار الشاحن الى مستمر كامل

[smart284]

عندي شاحن مقدح او دريل يخرج 2 امبير 14 فولت
اريد ان اشحن به بطارية لكن الموجة تخرج متقطعة يعني لو شبكت لامبة 12 فولت عليه تضوي وتطفي بشكل متقطع وهذا يتسبب في بطء الشحن
هل من طريقة لتحويل التيار الخارج الى تيار مستمر كامل
مع العلم ان دائرته التيار يدخل فيها على 2 دايود فقط وهذه صورة للدارة

[احمدعبدالباقى]

اعتقد ممكن تربط مع خرج الشاحن 2 مكثف بقيمة اعلى من 4700 ميكرو 25 فولت
على التوازى

[waseemahmmad]

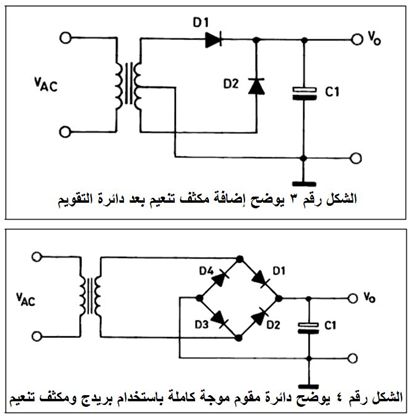

أخي إذا كنت تريد فعلاً تيار مستمر فعليك استخدام جسر تقويم أي أربع ديودات عوضاً عن إثنين و أضف إليهما مكثف للتنعيم مثلاً 3300 مكرو ... و هنالك عدة طرق ... على كل حال يمكنك الإستغناء عن الدارة الأساسية كلياً و إليك هاتين الصورتين لعلهما يفيدانك ...

[smart284]

المشاركة الأصلية كتبت بواسطة احمدعبدالباقى

اعتقد ممكن تربط مع خرج الشاحن 2 مكثف بقيمة اعلى من 4700 ميكرو 25 فولت
على التوازى

اجرب يعني ولا لا ، معلومتك اكيدة ?

[smart284]

المشاركة الأصلية كتبت بواسطة waseemahmmad

أخي إذا كنت تريد فعلاً تيار مستمر فعليك استخدام جسر تقويم أي أربع ديودات عوضاً عن إثنين و أضف إليهما مكثف للتنعيم مثلاً 3300 مكرو ... و هنالك عدة طرق ... على كل حال يمكنك الإستغناء عن الدارة الأساسية كلياً و إليك هاتين الصورتين لعلهما يفيدانك ...

اخي اعرف اني يمكنني الإستغناء عن الدارة ، لكني اريدها لان فيها فصل اوتوماتيكي .

[assed]

السلام عليكم

أخي الكريم بما انه تقول ان أصل خرج الدائرة متقطع أي أنها تعمل بخاصية الــ(PWM)فعليك ان تعرف الداتا شيت للايسي الموجودة ضمن الكارت ومن خلال الداتة شيت ستتمكن من معرفة زمن الدلي للـ PWM وبه تتحكم

او أحتمال ان يكون عاملين ال PWM بواسطة الترانزستورين وهذه سهلة تتحكم بقيمة المتسعة المربوطة مع الترانزستور

[olmacall]

المشاركة الأصلية كتبت بواسطة smart284

عندي شاحن مقدح او دريل يخرج 2 امبير 14 فولت
اريد ان اشحن به بطارية لكن الموجة تخرج متقطعة يعني لو شبكت لامبة 12 فولت عليه تضوي وتطفي بشكل متقطع وهذا يتسبب في بطء الشحن
هل من طريقة لتحويل التيار الخارج الى تيار مستمر كامل
مع العلم ان دائرته التيار يدخل فيها على 2 دايود فقط وهذه صورة للدارة

التقطيع لايسبب بطئ في الشحن بالعكس فبعض الخبراء يؤكدون بأن الشحن بهذه الطريقة افضل .

[smart284]

المشاركة الأصلية كتبت بواسطة olmacall

التقطيع لايسبب بطئ في الشحن بالعكس فبعض الخبراء يؤكدون بأن الشحن بهذه الطريقة افضل .

سيبك من كلام الخبراء ، الشاحن بطيء جداً بالنسبة لقيمته
