دارة الكترونية للنقاش ( 103 )

[فكروعلم]

السلام عليكم

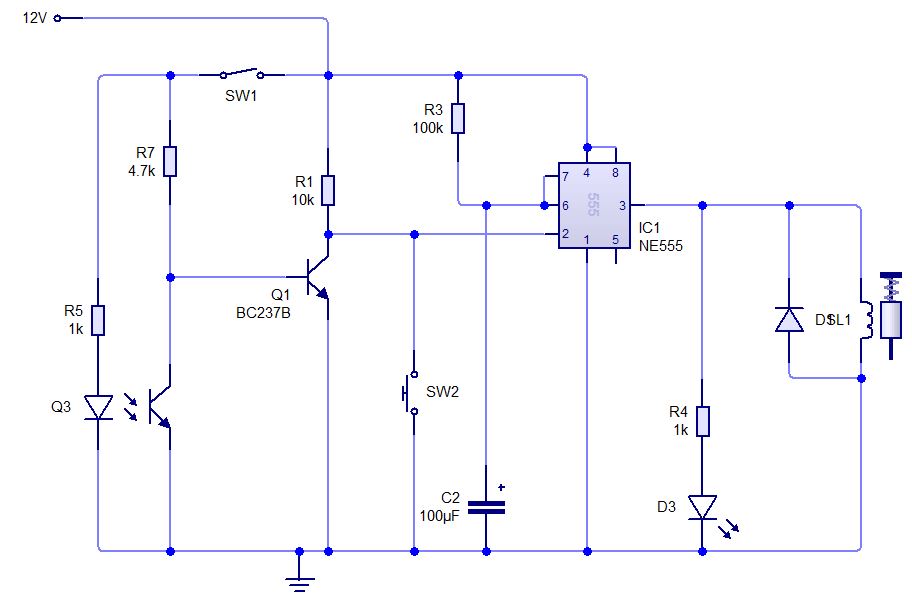

أخوتي الأعزاء بعد غياب طويل عن تقديم دارات للنقاش أعود أليكم بهذه الدارة الجميلة والمفيدة لمعرفة وظيفتها وطريقة عملها
هيا بنا نبدأ النقاش

[assed]

المشاركة الأصلية كتبت بواسطة فكروعلم

السلام عليكم
أخوتي الأعزاء بعد غياب طويل عن تقديم دارات للنقاش أعود أليكم بهذه الدارة الجميلة والمفيدة لمعرفة وظيفتها وطريقة عملها
هيا بنا نبدأ النقاش

السلام عليكم


بعد التحري وجدتها دائرة متحسس للدخان أو الحرائق

[fade hbeb]

و عليكم السلام و الرحمة و الاكرام
اهلا و سهلا مهندسنا الرائع محسن
عودة ميمونة
نبدء على بركة الله
في البداية معلوماتي ضحلة حول الايسي 555
حيث انه لا اعلم ان كان الجهد على الطرف2 موجب ما سيكون الجهد على الخرج الطرف 3

المهم اذا كان sw1 مغلق سيمر الجهد عبر المقاومة r7 باتجاه مجمع الترانزستور q3 وقاعدة الترانزستور Q1 في حال كان يوجد ضوء مسلط على الترانزستور q3 سيكون بحالة وصل وسيكون الجهد على قاعدة الترانزستور Q1 صفر فولت ويكون الترانزستور Q1 بحالة قطع ويكون الجهد على مجمع الترانزستور Q1 موجب و ايضاً على الطرف 2 من المتكاملة 555
ويكون الخرج الطرف 3 من المتكاملة 555 موجب ليمر الجهد الى المقاومة R4 و D3 ليضيء للدلالة على على عمل DSL1 الذي لا اعلم ماهو بصراحة
والديود المربوط على ملف DSL1 هو لحماية المتكاملة 555 من التيارات الحثية الناتجة عن ملف DSL1
و بحالة sw1 مفتوح سيمر الجهد عبر المقاومة r1 باتجاه الطرف 2 من المتكاملة 555 و يكون الخرج موجب و يمر الجهد الى المقاومة R4 و D3 ليضيء للدلالة على على عمل DSL1
وبحالة كان sw1 مغلق ولايوجد ضوء مسلط q3 سيكون الجهد على قاعدة الترانزستور Q1 موجب ويكون بحالة وصل و بالتالي الجهد على الطرف 2 صفر
والدارة بحالة توقف
و SW2 لايقاف عمل الدارة لحظيا

[mounir.rouabah]

السلام عليكم

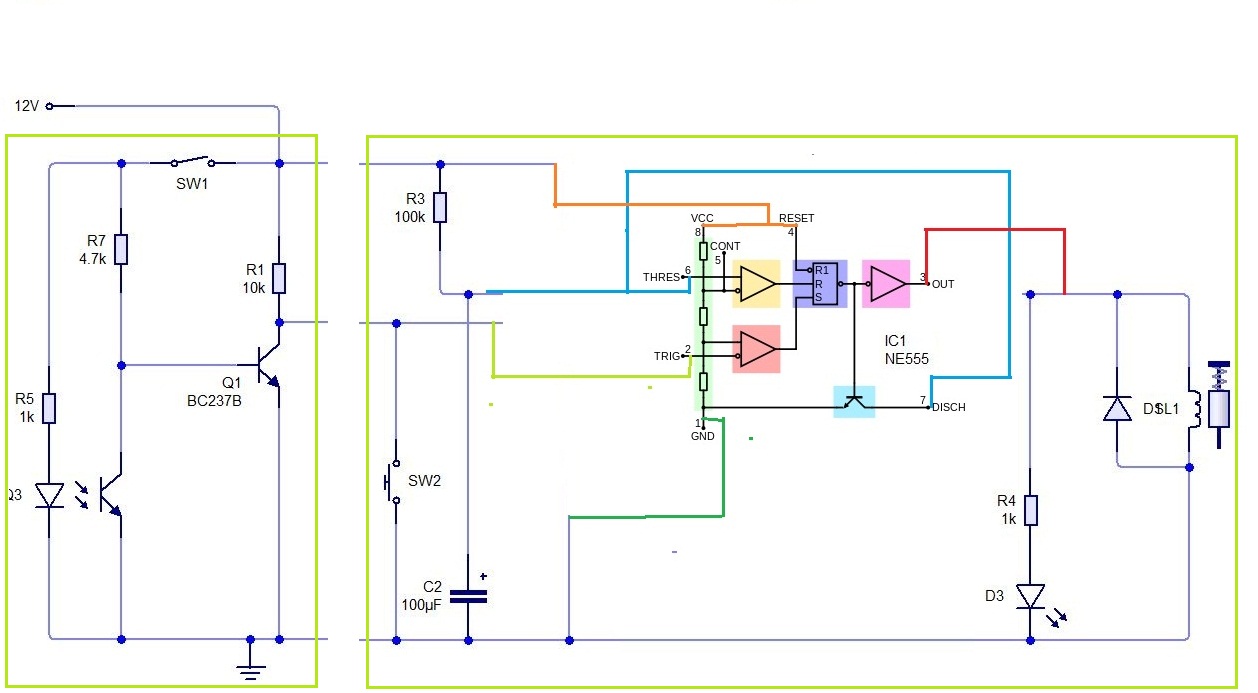

أنـــا في راي المتواضع أن الدارة فيها قسمين رئيسين

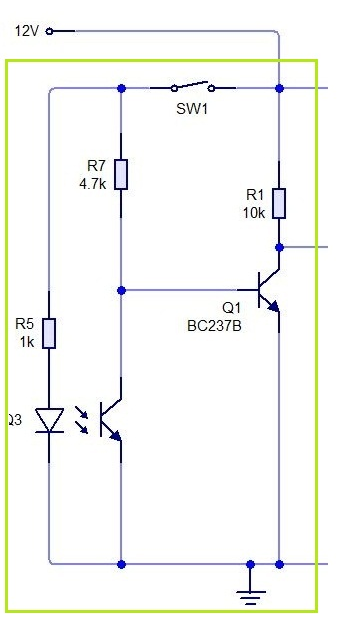

... القسم الاول حساس الضوء . وعندما يكون SW1 مفتوح فهو يكون مفصول تماما ولا يعمل....
...القسم الثاني NE555 وهي مركب في دارة Bistabe او Monostable ...
الدارتين نعرف كيف تعمل

ويبدو أنها في محل مؤقتة والزمن t
t = RxCxln3 ويساوي بالتقريب 1.1xRxC = t


Monosatble mode



http://www.beam-wiki.org/wiki/555

[mounir.rouabah]

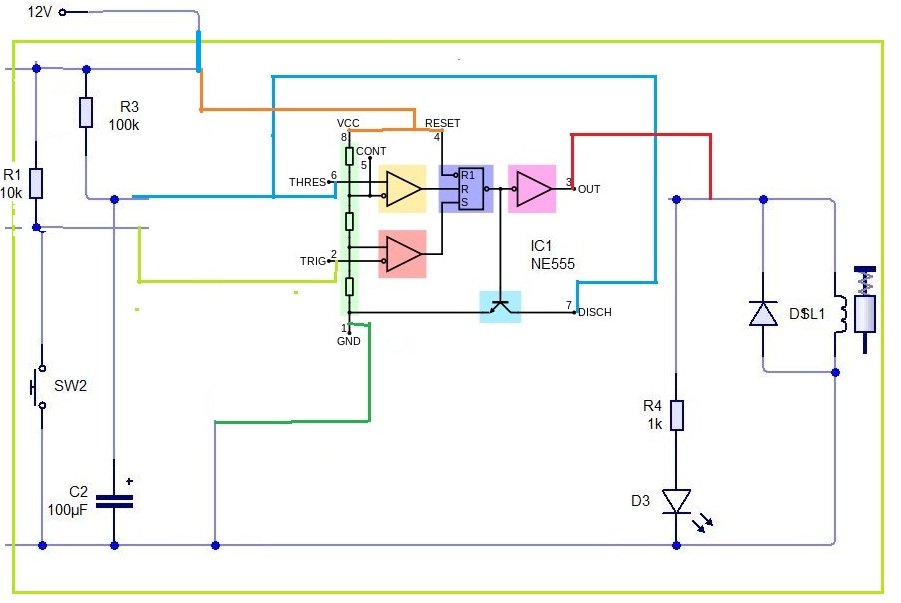

.... 1) SW1 .. مفتوح ... هناك دارة واحدة فقط...

اذن والله أعلم في الحالة العامة المكثفة C2 تشحن عبر R3 في زمن T1 وعند اكتمال الشحن القلاب RS يكون R=0 S=1 المخرج يساوي 1 وout يساوي 0 لان معكوس أومنفي
الريلاي (DSL) او (Verin) لا يعمل وهو أحادي الحركة حيث يعمل وعند ازالة التغذية عنه يعود الى مكانه بواسطة النابظ .. وعلى ما يبدو انه مفتاح باب أوتوماتيكي والله أعلم .........








وعند الضغط على SW2 تفرغ المكثة شحنتها في t=0 لان المقاومة تساوي الصفر يعني تفريغ سريع عبر (7) Discharge.....

القلاب RS يكون R=1 S=0 المخرج يساوي 0 وout يساوي 1 لان معكوس أومنفي
الريلاي (DSL) او (Verin) يعمل وهو أحادي الحركة حيث يعمل وعند ازالة التغذية عنه يعود الى مكانه بواسطة النابظ ..وعلى ما يبدو انه مفتاح باب أوتوماتيكي والله أعلم .........

[mounir.rouabah]

.... 2) SW1 .. مغلق ... ...

الحساس الضوئي يعمل محل SW2

[gamemn02]

السلام عليكم
مهما تكن وظيفة الدائرة فانه يشترط ابقاء الضغط على الزر لمدة من الزمن او عزل الضوء عن الترانزستور الحساس للضوء (في حالة كانت القاطعة SW1 مغلوقة) لمدة من الوقت حتى يشتغل SL1 والله اعلم

[فكروعلم]

المشاركة الأصلية كتبت بواسطة assed

السلام عليكم


بعد التحري وجدتها دائرة متحسس للدخان أو الحرائق

السلام عليكم
هي ليست حساس دخان مع أنها يمكن أن نحولها لتكون حساس دخاني وبهذه الحالة لا داعي للمؤقت الزمني شكراً لمشاركتك
