مشكلة مع ترانزستور

[anas alsheikh]

أجد مشكلة مع بعض الترانزستورات في قراءة الداتا شيت لها مثلا:
الترانزستور ( 2n5551 ) له شكلين بالنسبة لأطرافه القاعدة و الباعث و المجمع و ذلك حسب الشركة المصنعة له حيث شركة ( semtech ) لها شكل و شركة ( ON Semiconductor ) لها شكل .......
و جسم الترانزستور لا يحتوي على رمز الشركة .....
أرجو افادتي بطريقة حل هذه المشكلة

[mourad3d]

الترانزستور يوجد مقاومة ما بين القاعدة والباعث ومقاومة ما بين القاعدة والمجمع ولا يوجد مقاومة بين بقى الاطراف ويمكنك اكتشاف الاطراف من خلال قياس اطراف الترانزستور حسب نوعه

[anas alsheikh]

المشاركة الأصلية كتبت بواسطة mourad3d

الترانزستور يوجد مقاومة ما بين القاعدة والباعث ومقاومة ما بين القاعدة والمجمع ولا يوجد مقاومة بين بقى الاطراف ويمكنك اكتشاف الاطراف من خلال قياس اطراف الترانزستور حسب نوعه

هل يمكننا اعتبارها قاعدة دائمة :
بأن وصلة القاعدة و الباعث مقاومتها أعلى من وصلة القاعدة و المجمع في كل الترانزسنورات

[mourad3d]

المشاركة الأصلية كتبت بواسطة anas alsheikh

هل يمكننا اعتبارها قاعدة دائمة :
بأن وصلة القاعدة و الباعث مقاومتها أعلى من وصلة القاعدة و المجمع في كل الترانزسنورات

بالتاكيد لكل قاعده شواذ ولكن ممكن اعتبار ذلك فى اغلب الترانزستور والافضل الرجوع الى الداتا شيت

والاستعانه باجهزة قياس العناصر واختبارها مثل هذا الجهاز الذى وضعه المهندس احمد

http://www.qariya.info/vb/showthread.php?t=159917

[mounir.rouabah]

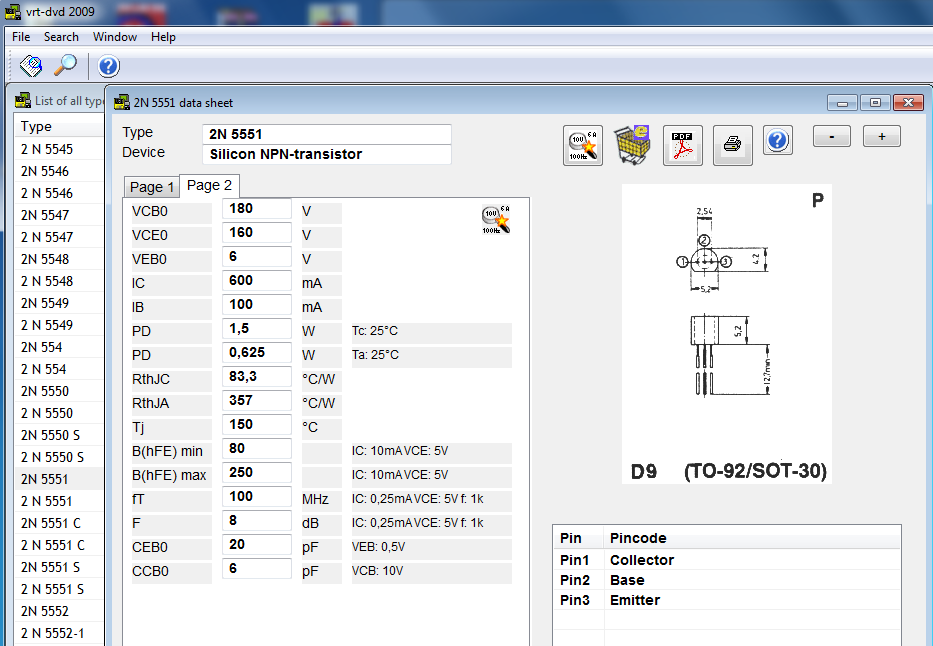

عليك أخي ب VRT DVD 2009 ECA
وهي مرجع حقيقي للقطع الالكترونية منذ القدم
