السلام عليكم
كيف يتم ربط خرج الميكرو كنترولر على جهاز محتاج اشاره 24 فولت
يعنى هتحكم باستخدام الميكروكنترولر لتوصيل اشاره +24v لجهاز خارجى
جربت uln 2003 لكن المشكله ان خرجها الارضى وليش الاشاره الموجبه

[mounir.rouabah]

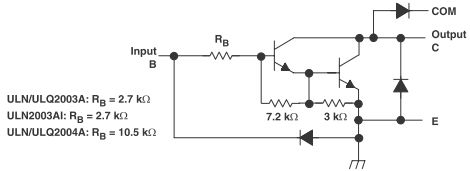

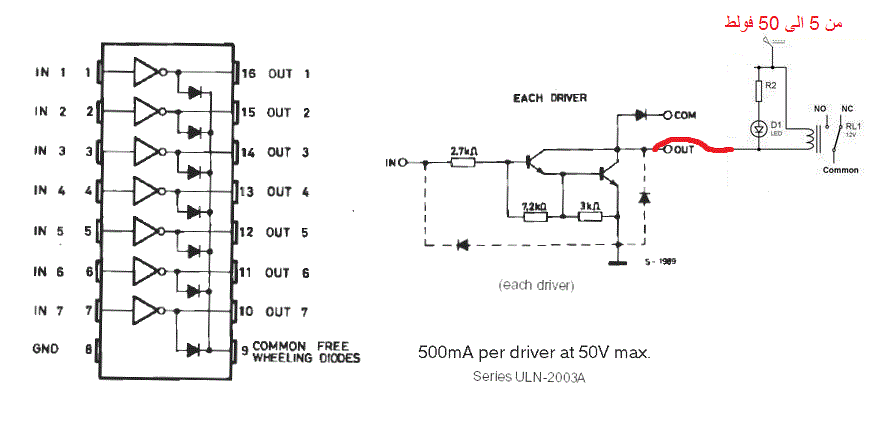

uln 2003 في مخارج ترانزيستور من نوع الجامع المفتوح ...
تقريبا لفتح و غلق الجهة السالبة للدارة وعموما يستعمل لفتح الريلي ...
والجامع المفتوح يستعمل من أجل استعمال نسب كبيرة من الفولط وهنا والله أعلم 2003 يتحمل حتى 50 فولط .....

[Logic]

اقتباس المشاركة الأصلية كتبت بواسطة astromido السلام عليكم كيف يتم ربط خرج الميكرو كنترولر على جهاز محتاج اشاره 24 فولت يعنى هتحكم باستخدام الميكروكنترولر لتوصيل اشاره +24v لجهاز خارجى جربت uln 2003 لكن المشكله ان خرجها الارضى وليش الاشاره الموجبه

السلام عليكم
لديك عدة حلول اختر مايناسبك (بحسب الجهد وكذلك التيار المطلوب من الجهاز) :

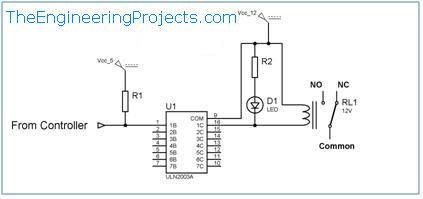

1- استخدام ريليه ، وكمثال:

لا يصلح إذا كانت إشارة الميكروكونترولر متغير ة، سريعة .

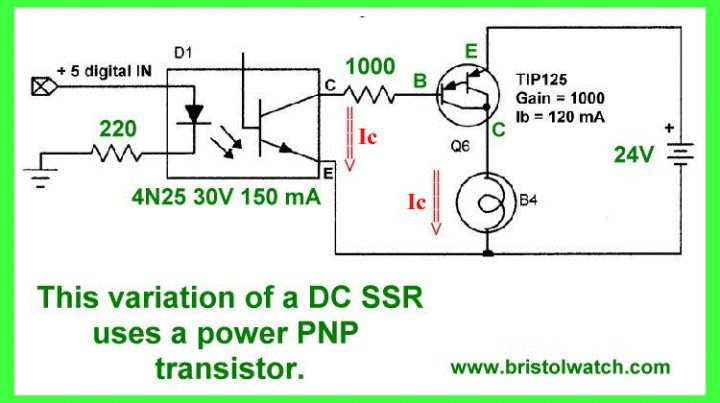

2- استخدام شبيه بالدارلنتون (Faux darlington) وهما ببساطة اثنين ترانزيستور ، NPN و PNP :


3- استخدام udn 2981 (أو مشابه له) وهو مقابل ULN لما تريد عمله :
انظر التركيبة الداخلية لأحد قنواته وستلاحظ أنه يحافظ على اشارة الدخل ولا يعكسها في خرجه:

[astromido]

اقتباس المشاركة الأصلية كتبت بواسطة mounir.rouabah uln 2003 في مخارج ترانزيستور من نوع الجامع المفتوح ... تقريبا لفتح و غلق الجهة السالبة للدارة وعموما يستعمل لفتح الريلي ... والجامع المفتوح يستعمل من أجل استعمال نسب كبيرة من الفولط وهنا والله أعلم 2003 يتحمل حتى 50 فولط .....

جزاك الله خيرا عالمجهود ولكن المشكله فى ال 2003uln انها بتوصل الارضى وليس موجب التغذيه

[astromido]

اقتباس المشاركة الأصلية كتبت بواسطة Logic السلام عليكم لديك عدة حلول اختر مايناسبك (بحسب الجهد وكذلك التيار المطلوب من الجهاز) : 1- استخدام ريليه ، وكمثال: لا يصلح إذا كانت إشارة الميكروكونترولر متغير ة، سريعة . 2- استخدام شبيه بالدارلنتون (Faux darlington) وهما ببساطة اثنين ترانزيستور ، NPN و PNP : 3- استخدام udn 2981 (أو مشابه له) وهو مقابل ULN لما تريد عمله : انظر التركيبة الداخلية لأحد قنواته وستلاحظ أنه يحافظ على اشارة الدخل ولا يعكسها في خرجه:

اانا استخدمت فعلا الدرالنجتون مع الابتو كوبلر وهرفع الدايره ان شاء الله
واشكرك جد على المجهود والرد وجعله الله فى ميزان حسناتك

[astromido]

الحمد لله تم حل المشكله وعزل المصدر الخارجى تمام عن الميكرو كنترولر باستخدام الاوبتوكوبلر ثم الربط باستخدام tip120 و tip125

[Logic]

اقتباس المشاركة الأصلية كتبت بواسطة astromido الحمد لله تم حل المشكله وعزل المصدر الخارجى تمام عن الميكرو كنترولر باستخدام الاوبتوكوبلر ثم الربط باستخدام tip120 و tip125

الحمد لله ..
أهم شي راحة البال.
مبروك عليك حل المشكل وبالتوفيق إن شاء الله.

[astromido]

الحمد لله على كل حااااااااال
