المخطط المطلوب ........لاتنسوني من الدعاء
بسم الله الرحمن الرحيم
السلام عليكم
اخي الكريم احمد ...مشكور لطرح مثل هذه المواضيع وبصراحة انا احب ان تطرح مثل هذه المواضيع لكي تكون نوع من التمارين لكي ننشط اذهاننا ونمارسها على الحياة العملية
بصراحة عندما شاهدة هذا الطلب ..... جلست وفكرة بكيفة الوصول للمطلوب مع العلم لم ادرس مثل هذه الدارة ولكن بعد تفكير (مع العلم انا الان في فترة الإنقطاع من اجل التجهيز للإمتحان الاخير ... )توصلة لهذه الطريقة ...وبعد رسمها والتفكير فيها وجدتها صحيحة ان شاء الله
لكن انا لم اجربها من الناحية العملية....وأطلب من الخبراء والمهندسين بان يقيموا عمل هذه الدارة وفق المتطلبات التي طلبها أخي أحمد...والان مع الشرح:

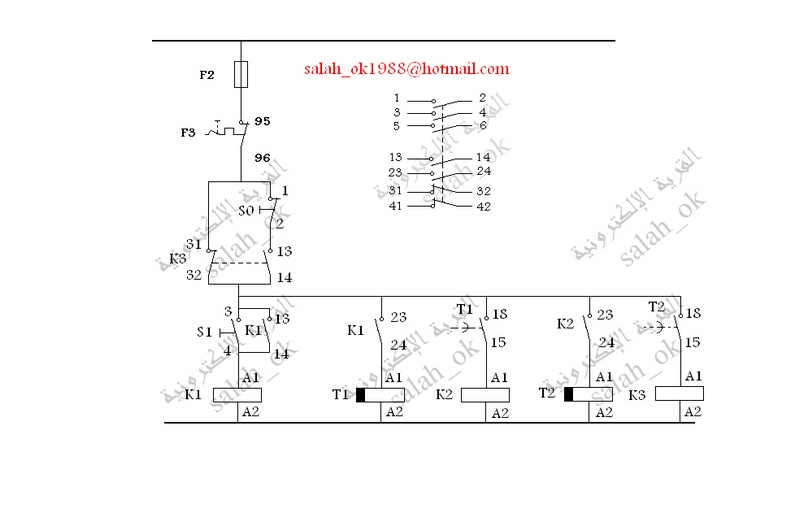

كان المطلوب دارة تحكم بثلاث كندكتورات يجب ان تعمل بشكل تتابعي خلال ازمان معينه ..
عن طريق ضغط المفتاح S1 لكن المشكلة التي واجهتني هو بانه يجب ان لا يكون لزر الإيقاف أي مفعول حتى يتم تشغيل الكندكتورات الثلاث ...وبعدها يتم تفعيله كزر إيقاف للكندكتورات(أي لمحركات)مبدا عمل الدارة.....
عند الضغط على المفتاح S1 تكتمل التغذية من عبر المنصهرة والتماس التابع لحماية المحرك الحراية
و التماس المغلط بشكل طبيعي (31.32) والتابع للكندكتور K3 ثم التماس S1 ثم الكندكتور K1
فيعمل الكندكتور وتتغير أوضاع تماساته ويعمل المحرك الاول وتعمل المتابعة الذاتية عبر التماس (13.14) ويغلق التماس (23.24) ويعمل المؤقت T1 ويباشر العد وفق الزمن المحدد وليكن 30 ثانية وعند عمل يغلق تماسه مما يؤدي الى عمل الكندكتور K2 وهكذا حتى نهاية الدارة
لكن النقطة الحساسة والمهمة في العمل هي عندما يعمل الكندكتور k3 وهو اخر كندكتور
سوف تقلب أوضاع تماساته فنلاحظ بأن التماسات الموجودة في أول الدارة أي (31.32)و(13.14)
هي متصله مع بعضها ومتعاكسة في العمل ....فعندما يعمل الكندكتور يفصل التماس (31.32)لكن يتصل التماس المعاكس له (13.14) وعندها سوف يكون للمفتاح S0 عمل وهو قطع التغذية عن مسارات التحكم ...وكما نلاحظ بان التماس S0 ليس له عمل حتى يعمل الكندكتور الأخير وهو K3 وقبل هذا مهما ضغنا على مفتاح القطع S0 لن يكون له عمل ولن يقطع التغذية عن الكندكتورات.
ان شاء الله اكون قد وفقت في التصميم وفي الشرح ...ومخططي ليس خالي من الاخطاء ..من الممكن ان يكون كل عمله خطا ..ولكن المهم التجربة والتفكير والمحاولة وليس هناك عيب من المحاولة و الإخطاء يكفيني شرف المحاولة ...وبصراحة هذه أول دارة أصممها فالرجاء من يجد فيها اي شيء ليس صحيح يبلغني لكي اصحح معلوماتي.
لاتنسوني من الدعاء الصالح وبشكل خاص لان إمتحاناتي قادمه والرجاء الدعاء لي لكي ييسر لي الله عمل اكسب منه مالا حلال و أفيد المسلمين ان شاء الله.
|
