دائرة تحويل 220v ac الى 12v dc ؟؟؟

[asodara]

السلام عليكم

اريد دائرة لتحويل 220v ac الى 12v dc مع تعريف مكوناته ؟؟

شكرا للمساعدة

[احمدعبدالباقى]

بمحول ولا بدون محول ؟؟؟؟؟؟؟؟؟

[asodara]

ههههه
شكرا

[asodara]

لكن , يمكن
اريد دائرة هذه المحولة

http://www.ebay.com/itm/Universal-AC...item4609e9b370

[احمدعبدالباقى]

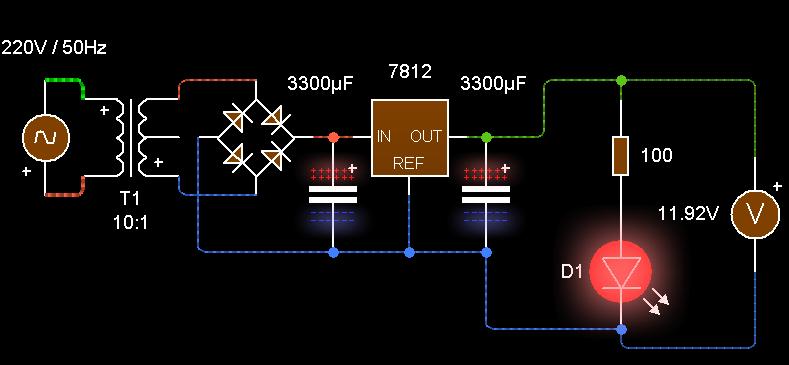

دى ابسط دائرة تتكون من محول 12 فولت وقنطرة توحيد ومكثفين 3300 ميكرو 25 فولت ومثبت جهد 7812 ويكون توصيلهم كالتالى

[Logic]

أخي أحمد شكرا على الدائرة فهي تفي إن شاء الله بالغرض إذا كان الحمل لا يطلب أكثر من 1 أمبير.
اسمح لي بملاحظتين بسيطتين:
1- قيمة المقاومة مع الليد : 1 كيلو
2- قيمة المكثف 3300 على خرج 7812 كبيرة جدا ممكن تشكل خطرا كبيرا عليه .
يكفي سيراميكي 0.1 ميكرو (100 نانو) .

[asodara]

اشكركم جزيلا

جزاكم الله
