ريلاي او كونتاكتور

[طالب عام]

السلام عليكم ورحمه الله وبركاته
في منزلي تم تركيب جهاز ups اتوماتيكي ( شاحن + انفرتر ) مع بطارية اي يستخدم عند انقطاع مصدر الرئيسي ( الحكومي ) حيث يزود جهاز ups كهرباء عند انقطاع مصدر الرئسي بشكل اتوماتيكي , في هذه الحالة بتعمل الثلاجة ، اريد تعمل الثلاجة فقط عند عودة مصدر الرئيسي و تنفصل عند عمل جهاز ups ، هل يمكن استعمال مع ثلاجة كونتاكتور او ريلاي يقوم بفصل وتوصل بشكل اتوماتيكي .

ارجو المساعدة ضروري من جميع الاعضاء و المشرفين او وضع فكرة كيفية التوصيل الريلاي .

وشكرا

[fade hbeb]

و عليكم السلام و الرحمة و الاكرام
تفضل اخي الكريم

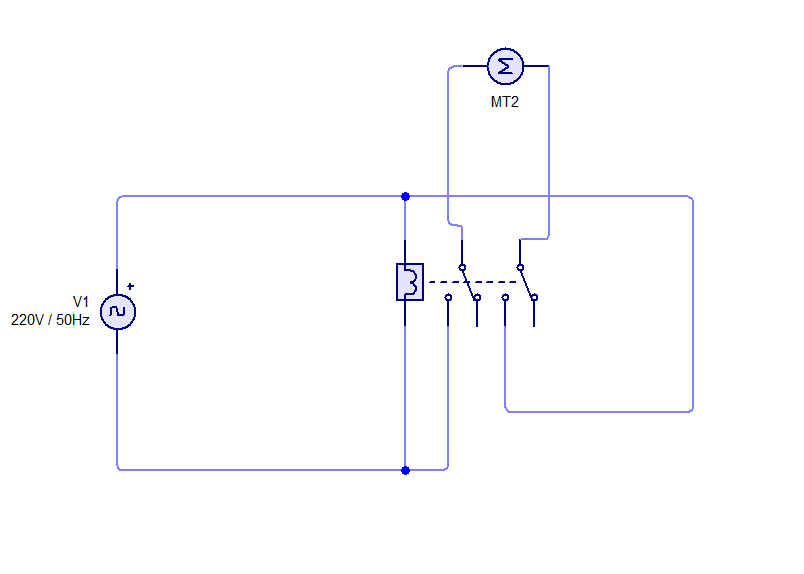

[IMG][/IMG]

طبعا هنا ضع بدل الريليه كونتكتور
او اذا اردت استخدام ريليه ممكن
المهم ان تكون تغذيتها من الشبكة العامة
و تطابق جهد التشغيل بالنسبة للملف

[طالب عام]

مهندس فادي شكرا جزيلا الله يجزاك كل خير والفردوس الاعلى امييين .
ارجو تتحملني قليلا فعندي اسألة على الدائرة .
رمز MTS تقصد به الثلاجة .
ثانيا: سأضع الكونتكتور بدلا من سوكت ( ماخد ) الثلاجة فعند عمل شبكة العامة بيتمغنط الملف وتوصل المفاتيح و تعمل الثلاجة تمام ، الان عند توقف شبكة العامة و عمل جهاز ups بيعطي كهرباء ac ومرة اخره بيتمغنط الملف وتوصل المفاتيح وتعمل الثلاجة وانا اريدها لا تعمل الثلاجة فهل انا مخطئ في تحليلي ارجو توضيح لى .

[fade hbeb]

المشاركة الأصلية كتبت بواسطة طالب عام

مهندس فادي شكرا جزيلا الله يجزاك كل خير والفردوس الاعلى امييين .
ارجو تتحملني قليلا فعندي اسألة على الدائرة .
رمز MTS تقصد به الثلاجة .
ثانيا: سأضع الكونتكتور بدلا من سوكت ( ماخد ) الثلاجة فعند عمل شبكة العامة بيتمغنط الملف وتوصل المفاتيح و تعمل الثلاجة تمام ، الان عند توقف شبكة العامة و عمل جهاز ups بيعطي كهرباء ac ومرة اخره بيتمغنط الملف وتوصل المفاتيح وتعمل الثلاجة وانا اريدها لا تعمل الثلاجة فهل انا مخطئ في تحليلي ارجو توضيح لى .

نعم اخي MT2 المقصود به الثلاجة
وبالنسبة للكنتكتور يجب ان تكون تغذية الملف
من الشبكة العامة حصرا من قبل ups
بالتوفيق ان شاء الله

[طالب عام]

المشكلة عندي سوكت ( مأخد كهرباء ) للثلاجة موجودة في المطبخ اي بمعنى اخر سوكت الثلاجة مرتبط بافيوز المطبخ ، لو عملت طريقة التى وضحتها سابقا بينقطع احمال المطبخ مع الثلاجة عند عمل ups ، وبتعود احمال المطبخ مع الثلاجة عند عودة شبكة العامة ، وانا اريد فقط تنفصل الثلاجة وتعمل بقية احمال المطبخ عند عمل ups .
ارجو تعطوني حل للمشكلة باستعمال كونكتور والريلاي .
وشكراا جزيلا

[نعيم البديري]

الافضل مد التسليك من الوطني الرئيسي لغاية مأخذ البراد والا كيف تريد ان يعمل البراد وهو في المطبخ على الوطني فقط في حين انك اوصلت خط تغذية المطبخ على خرج الUPS .. نصيحتي بدون ريلي ولا كوندكتدر وبدون تعقيد هي عزل تسليك البراد من الوطني مباشرة والا فانقل هذا البراد قريبا من ربط ال UPS واعمل له التوصيل من الوطني فيبقى بدون عمل اذا عمل الجهاز ويعمل مع الوطني اذا جاء .. تحياتي وامنياتي لك بالتوفيق وتحياتي لمهندسنا الغالي (فادي حبيب ).

[F.Abdelaziz]

المشاركة الأصلية كتبت بواسطة طالب عام

السلام عليكم ورحمه الله وبركاته
في منزلي تم تركيب جهاز ups اتوماتيكي ( شاحن + انفرتر ) مع بطارية اي يستخدم عند انقطاع مصدر الرئيسي ( الحكومي ) حيث يزود جهاز ups كهرباء عند انقطاع مصدر الرئسي بشكل اتوماتيكي , في هذه الحالة بتعمل الثلاجة ، اريد تعمل الثلاجة فقط عند عودة مصدر الرئيسي و تنفصل عند عمل جهاز ups ، هل يمكن استعمال مع ثلاجة كونتاكتور او ريلاي يقوم بفصل وتوصل بشكل اتوماتيكي .

ارجو المساعدة ضروري من جميع الاعضاء و المشرفين او وضع فكرة كيفية التوصيل الريلاي .

وشكرا

أخى الكريم شكرا جزيلا لك

برجاء رسم كيفية توصيل ups مع الشبكة ، مع ذكر قدرة ups حتى يتثنى لنا اقتراح الحل المناسب .

مع تمنياتى بدوام التوفيق

[طالب عام]

المشاركة الأصلية كتبت بواسطة نعيم البديري

الافضل مد التسليك من الوطني الرئيسي لغاية مأخذ البراد والا كيف تريد ان يعمل البراد وهو في المطبخ على الوطني فقط في حين انك اوصلت خط تغذية المطبخ على خرج الUPS .. نصيحتي بدون ريلي ولا كوندكتدر وبدون تعقيد هي عزل تسليك البراد من الوطني مباشرة والا فانقل هذا البراد قريبا من ربط ال UPS واعمل له التوصيل من الوطني فيبقى بدون عمل اذا عمل الجهاز ويعمل مع الوطني اذا جاء .. تحياتي وامنياتي لك بالتوفيق وتحياتي لمهندسنا الغالي (فادي حبيب ).

نعم مهندسنا الغالي نعيم
من البداية فكرت مثل ما وضحت ولكن قلت قد يكون طريق باستعمال الريلاي مع الكونتكتر بيفي بغرض دون احتياج تمديد سلك للثلاجة من الشبكة العامة ، ولكن مااعتقد توجد طريقة إلا بتمديد سلك .
شكرا جزيلا الله يعطيك كل خير وعافية.
