لدى الكثير من منظمات الجهد lm317 فاى الدائرتين اصح للحصول على تيار كبير

[احمدعبدالباقى]

لدى الكثير من منظمات الجهد lm317 فاى الدائرتين اصح للحصول على تيار كبير فالمنظم الواحد يعطى تقريبا 1.5 امبير للحصول على 3 امبير ندمج منظمين باى الطرق التالية اصح ؟؟




او



انا اميل للطريقة الثانية حيث كل منظم لة مقاوماتة ومكثفاتة لذلك نتعامل معة وكانة بطارية منفصلة فهل انا صح ام هناك شئ اصح ؟؟؟؟

[Logic]

1/

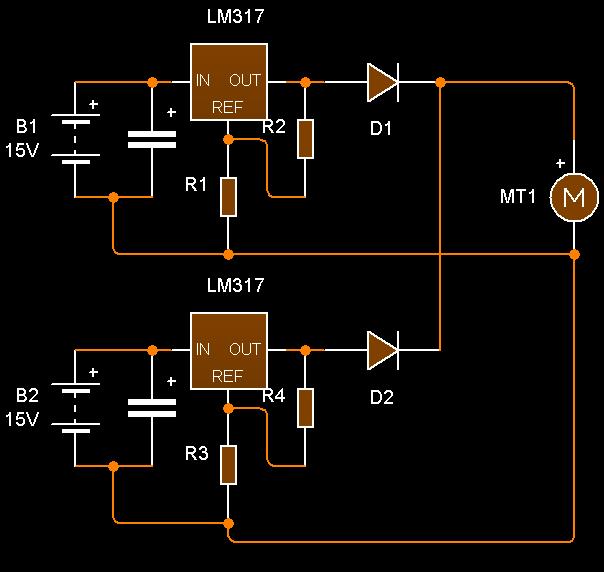

التوصيل الثاني أفضل وأسلم لأن كل خرج محمي بديود :


2/
إذا كنت ترغب في جعل الدائرة متغيرة الجهد يمكنك استخدام (بدل R1 و R3 ) مقاومة متغيرة stereo كهاته:

[Logic]

المشاركة الأصلية كتبت بواسطة Logic

1/
التوصيل الثاني أفضل وأسلم لأن كل خرج محمي بديود :


2/
إذا كنت ترغب في جعل الدائرة متغيرة الجهد يمكنك استخدام (بدل R1 و R3 ) مقاومة متغيرة stereo كهاته:

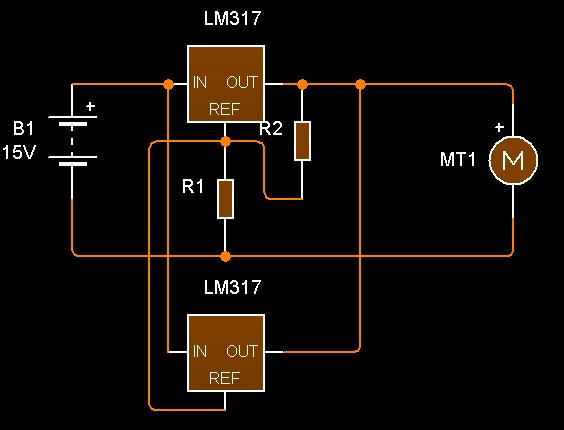

لكن يكفي في الطريقة الثانية استخدام مكثف تنعيم واحد على الدخل ومصدر جهد مشترك (بطارية واحدة) كما في طريقتك الأولى ..

[احمدعبدالباقى]

تقصد كدة



جزاكم الله خير على الافادة والاجمل المقاومة المتغيرة المزدوجة دى روعة بصراحة حادور عليها وباذن الله اشتريها

[Logic]

وجازاك بمثله أخي أحمد

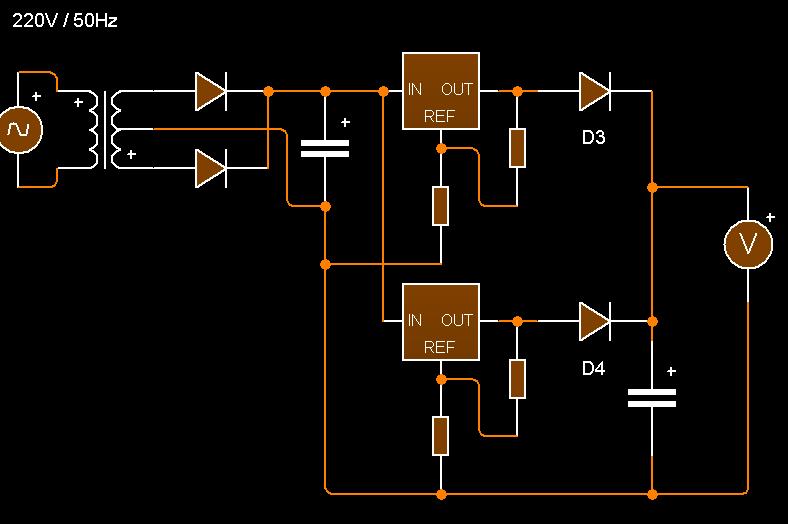

نعم هذا ما قصدته و هنا مع بعض الإضافات البسيطة:

والأفضل تركيب كل منظم على مبدد حرارة خاص به
بالنسبة للمقاومة المزدوجة فهي متوفرة وإن شاء الله تجدها بدون صعوبة لأنها تستخدم في دوائر مكبرات الصوت ستيريو .
