اقتباس:
المشاركة الأصلية كتبت بواسطة smart284
حياك الله اخي
ما فهمت عليك
هل اضرب قيمة الاول في 0.1 والثاني في 0.1 ام ماذا ?
على اعتبار المقاومة في المشاركة مثال ماذا تكون قيمتها بارك الله فيك ?
|
هناك نوعين من المقاومات
النوع الاول : المقاومة التى تتكون من اربع اللوان
اللون الاول واللون الثانى يضع قيمتها كما هى تبع قيمه اللون فى جدول الالوان التالى
واللون الثالث هو المضروب او عدد الاصفار اى تضرب الرقم الناتج من اللون الاول والثانى فى المضروب
واللون الرابع نسبه الخطا

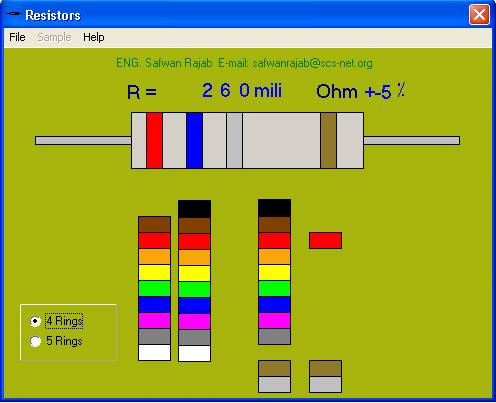

فى حالتك اللون الاحمر 2 واللون الازرق 6 والفضى 0.01
اذن قيمه المقاومة = 26*0.01 = 0.26 اوم
واذا افترضنا مثلا ان اللون الثالث هو اللون الاصفر المساوى 4
اذن قيمه المقاومة 26*10000 = 2600000 اوم = 260 كيلوم اوم واقرب قيمه عمليه هى 270 كيلو اوم
النوع الثانى :مقاومات 5 اللوان
تحسب قيمتها بنفس الطريقه ويصبح اللون الخامس نسبه الخطا واللون الرابع المضروب والثالت والثانى والاول قيمه لون المقاومه كما هى
وهذا الجدول قيمة معامل الخطىء
وربنا يوافقك
ما هي قيمة مقاومة متكرر عليها لون طوق نسبة الخطأ
