مساعدة في تركيب شاشة ليد ثنائية

[ja3far]

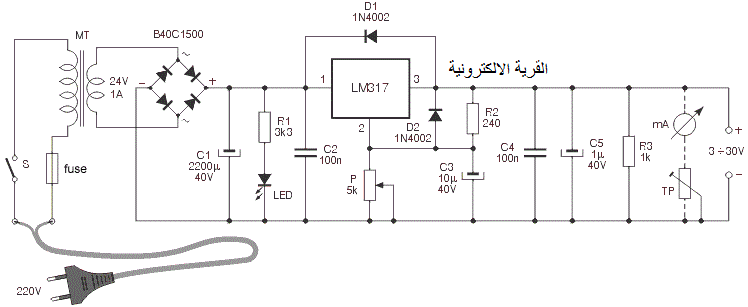

السلام عليكم ورحمة الله وبركاته اريد تركيب شاشة ثنائية على دائرة التغذية هذه لتظهر لي قيمة الجهد مع تغيره

[fade hbeb]

اخي الكريم
تفضل بالاطلاع على هذاه المشاركة
قد تفيدك
وبالتوفيق ان شاء الله

اضغط هنا

[mourad3d]

مرحبا يا عزيرى
بدايه شرعت فى تنفيذ هذه الدائرة وكل مره بامكانيه مختلفه

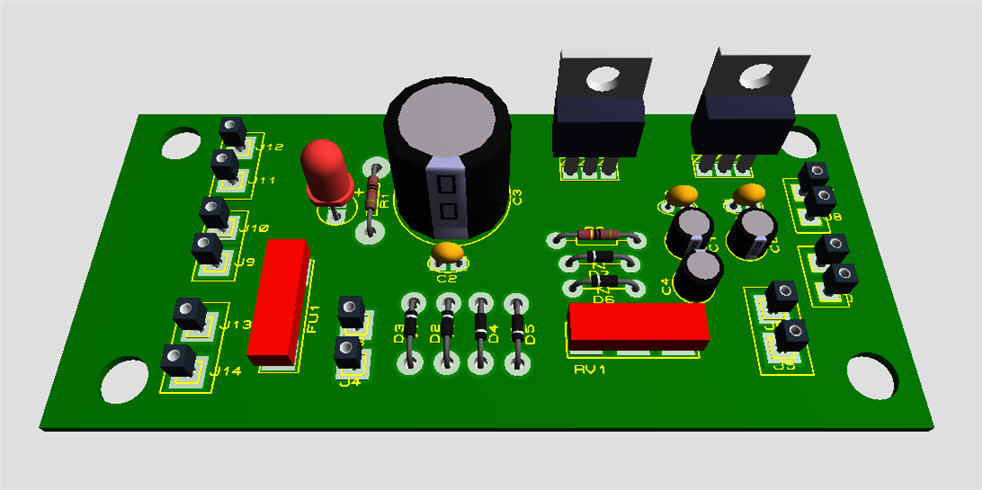

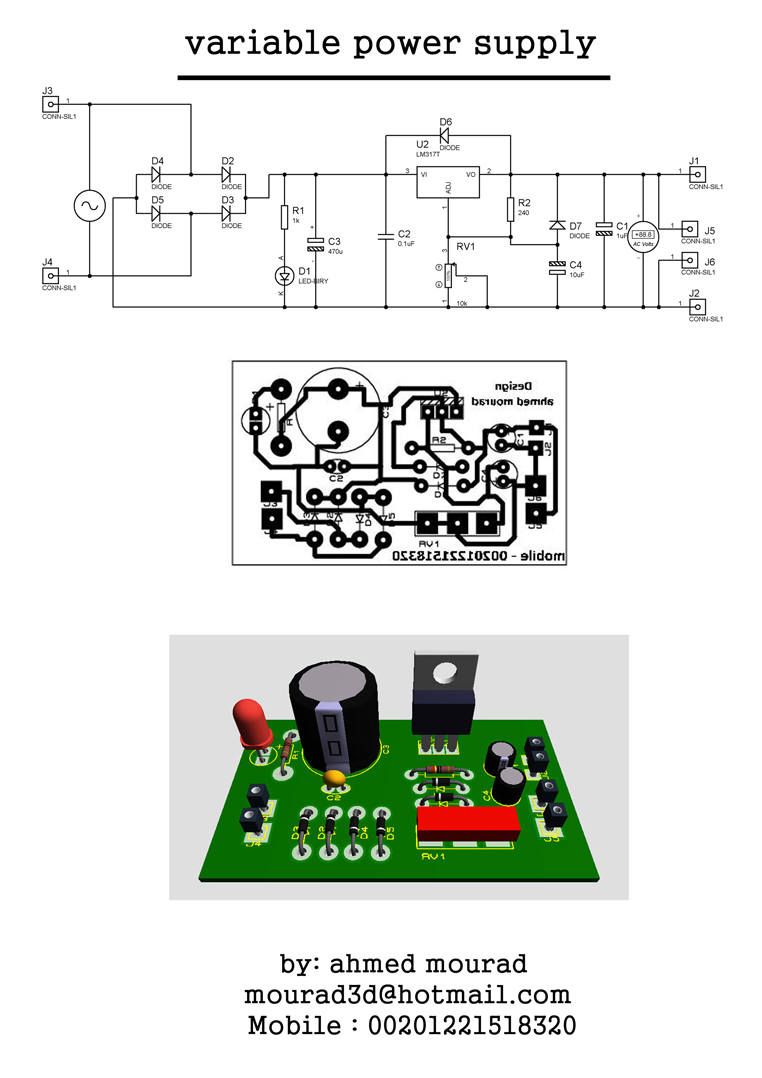

الاولى الدائرة تعتمد على القياس بالافوميتر ومصدر جهد مستمر












مخطط الدائرة

[mourad3d]

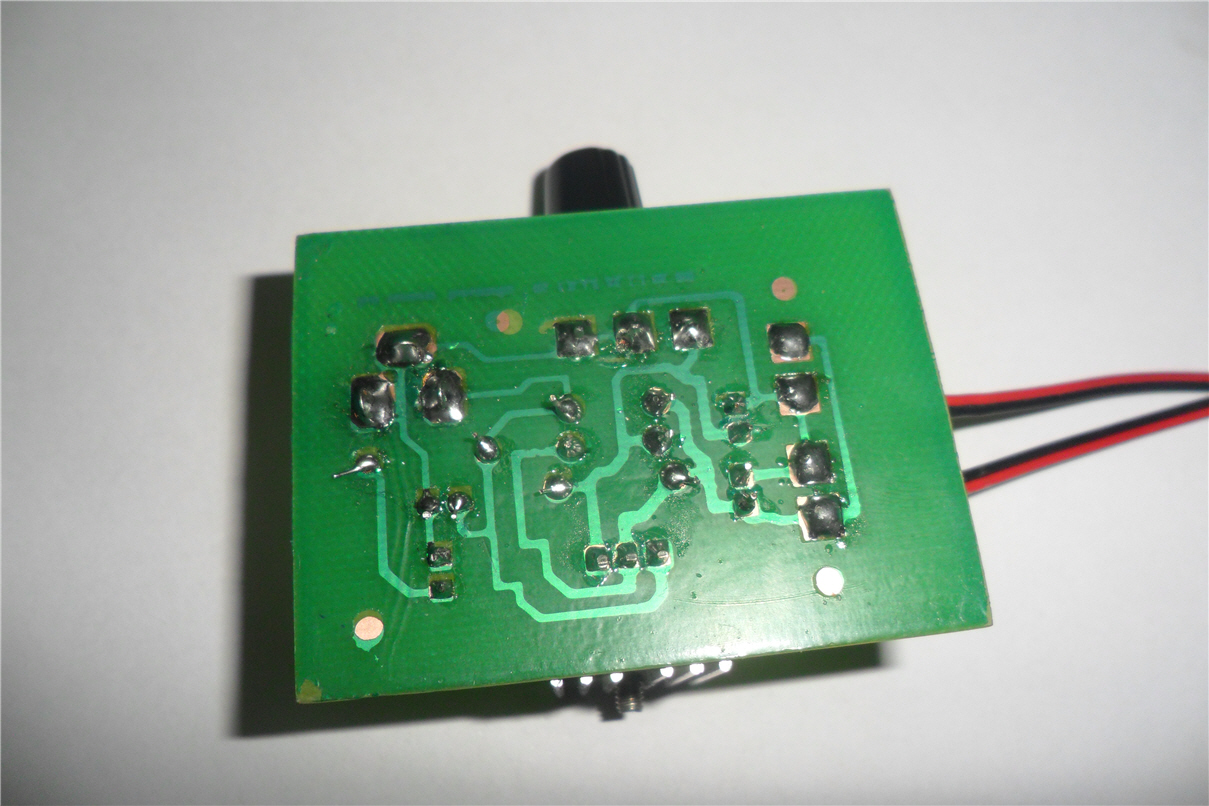

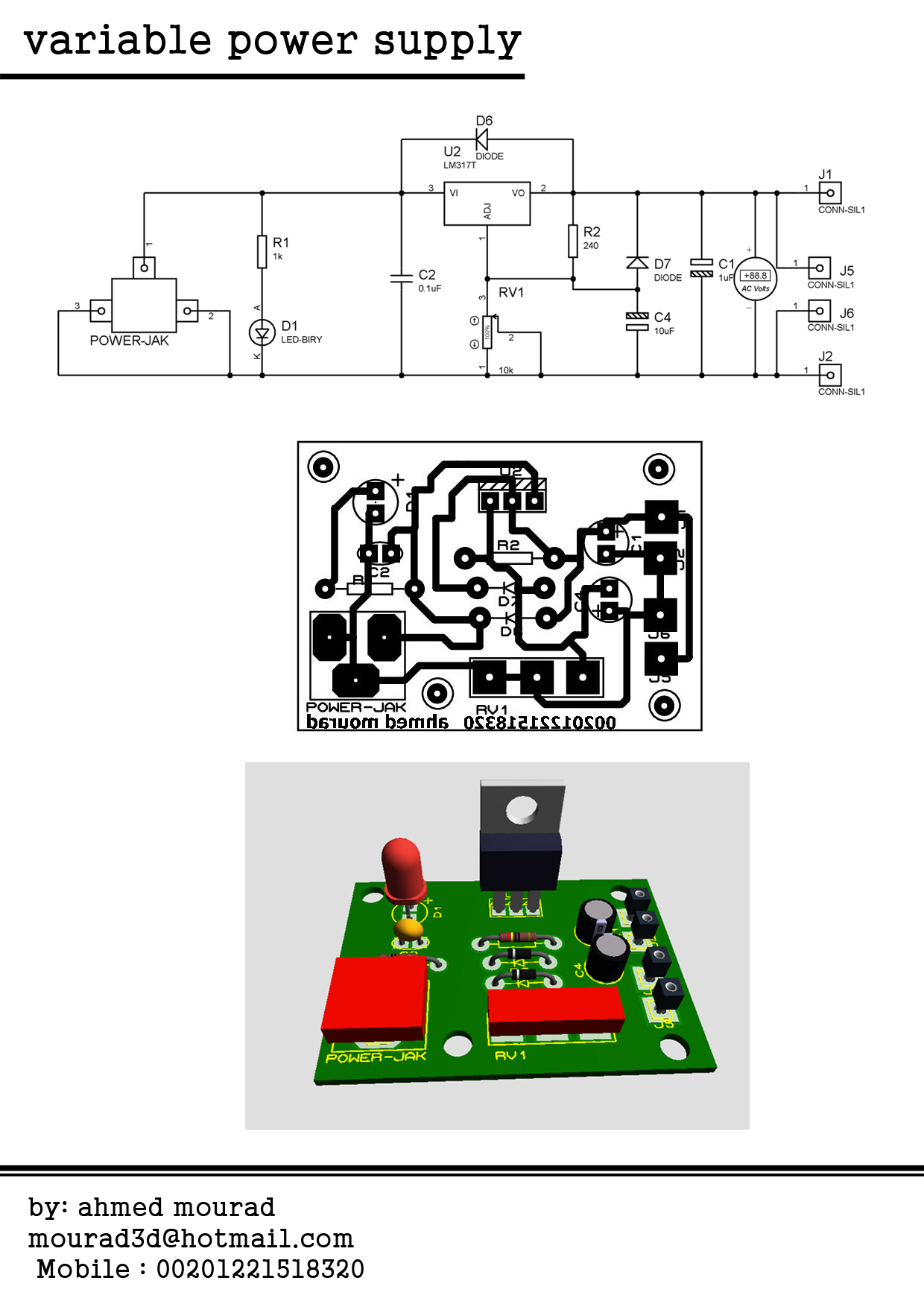

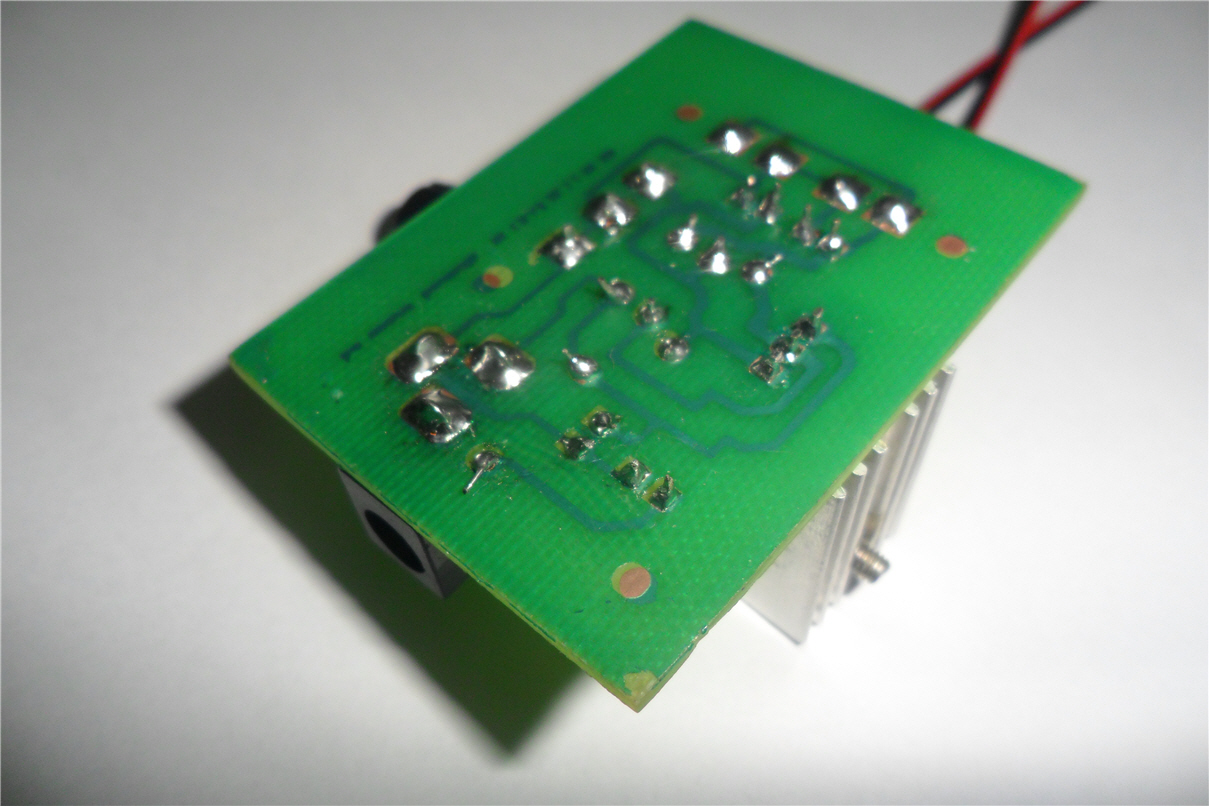

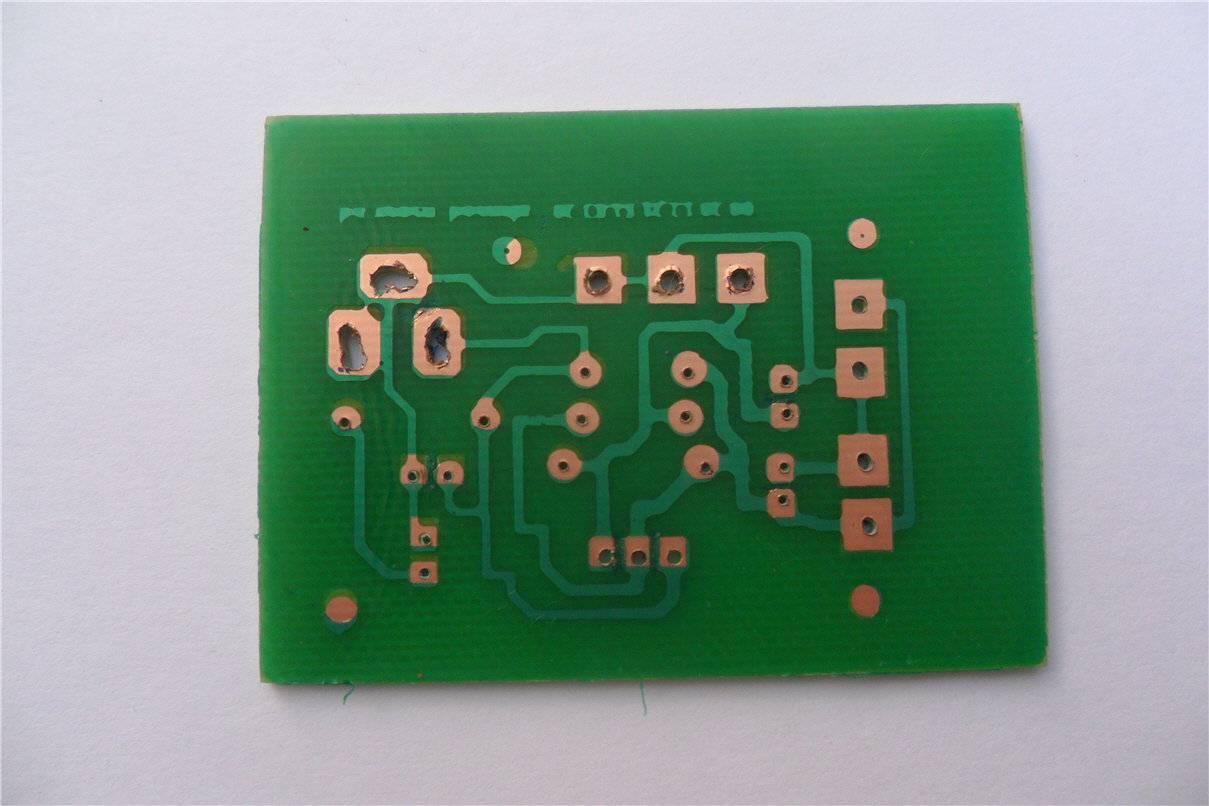

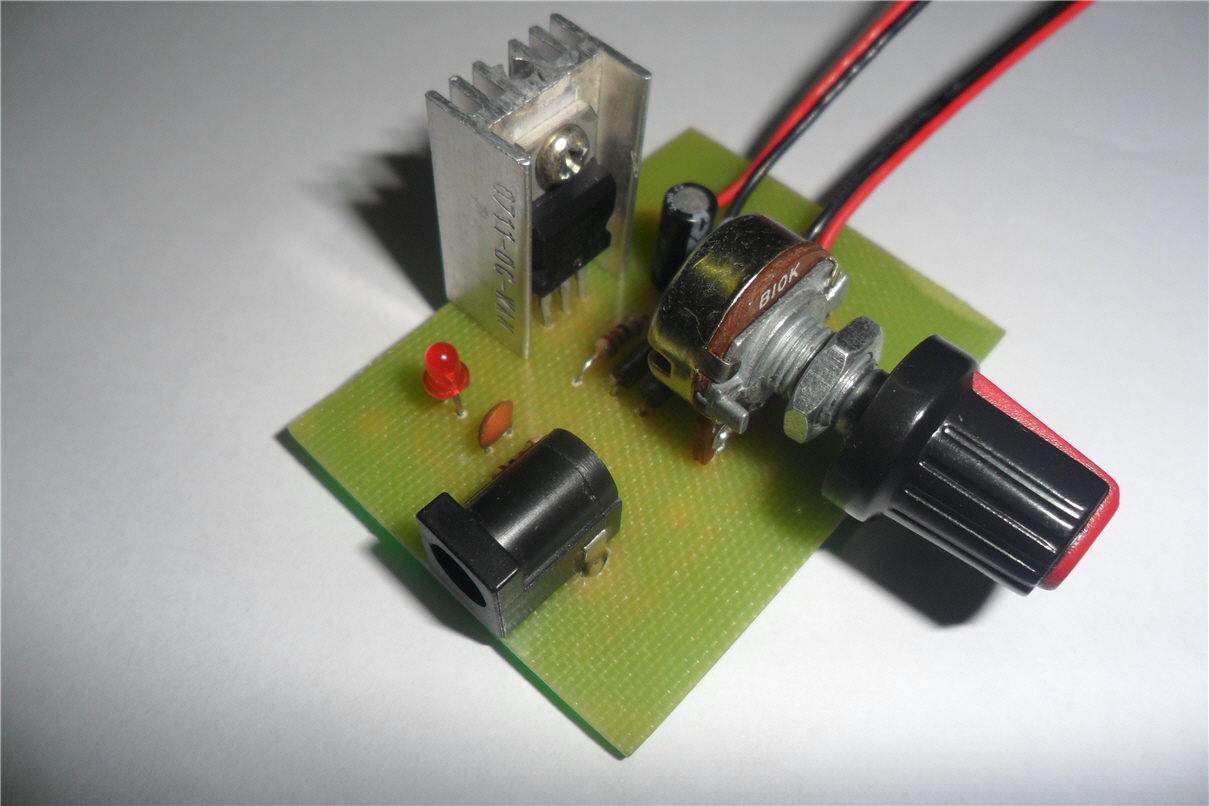

الدائرة الثانيه تعتمد على القياس بالافوميتر ومصدر جهد متغير

[mourad3d]

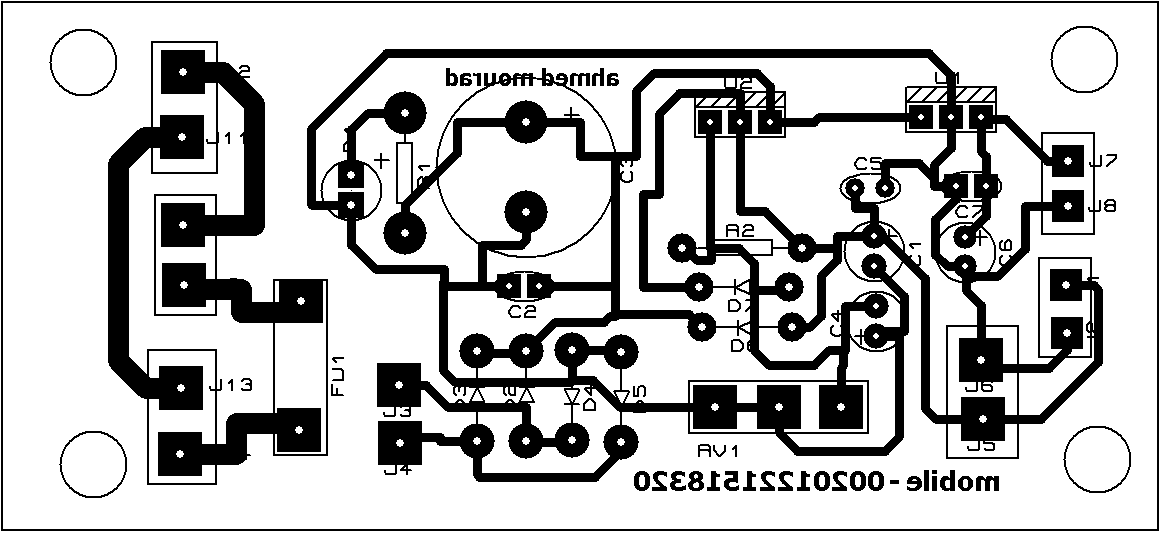

فى الدائرة الثالثه اقتربت للمطلوب منك وهى عمل دائرة متغيره الجهد وقياس الجهد على شاشة قياس افوميتر وكان لابد من من عمل منظم جهد 5 فولت لتامين جهد الشاشه بعيدا عن تغير جهد الدائرة الاصليه

[mkhuzanie]

السلام عليكم
مشكور مهندس احمد ع الدائرة
لكن عندي استفسار لو سمحت
لو حبيت اضيف ساعة مقياس امبير ديجيتال
قولت في الدائرة الثانية انه المقياس الفولت يحتاج 5 فولت بس انا شايف في الدائرة موصول على خرج lm317
الفيوز في مدخل الدائرة 1 امبير يعني اقصى تيار تتحملة الدائرة 1 امبير
وشكرا

[mourad3d]

المشاركة الأصلية كتبت بواسطة mkhuzanie

السلام عليكم
مشكور مهندس احمد ع الدائرة
لكن عندي استفسار لو سمحت
لو حبيت اضيف ساعة مقياس امبير ديجيتال
قولت في الدائرة الثانية انه المقياس الفولت يحتاج 5 فولت بس انا شايف في الدائرة موصول على خرج lm317
الفيوز في مدخل الدائرة 1 امبير يعني اقصى تيار تتحملة الدائرة 1 امبير
وشكرا

وعليكم السلام
شكرا لك الدائرة الثانيه مباشرا على افوميتر لا تحتاج تغذيه من الدائرة مجرد توصيل طرفين الافوميتر على خرج الدائرة
اقصى تيار للمنظم واحد أمبير وممكن تعديل هذه الدائرة لتصل لامبير اعلى فى المنتدى فى افكار كتير لزيادة الامبير
