حساسات لمستوى ماء في الخزان

[حسن هادي محمود]

السلام عليكم

محتاج افكار عن تصميم حساسات مستوى ماء لنفترض اربعه حساسات تقيس مستوى ماء في الخزان

يعني مجموعه من الافكار التصميمه

تحياتي

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة حسن هادي محمود

السلام عليكم

محتاج افكار عن تصميم حساسات مستوى ماء لنفترض اربعه حساسات تقيس مستوى ماء في الخزان

يعني مجموعه من الافكار التصميمه

تحياتي

وعليكم السلام اخي ابو علي // يمكنك مثلا استخدام اطراف من الستالنس ستيل نوع 316 مثلا لكي لايصدأ ولا يتفاعل مع الماء وطبعا يمكنك الاختصار باربعة اقطاب واستخدام الماء كموصل (اذا كان الخزان مصنوع من البلاستك يمكنك التثبيت على جدار الخزان من الدخل .. يمكنك عمل تلك الاقطاب على شكل نتات (براغي ) تخترق جدار الخزان ويتم توصيلها للدائرة من الخارج وتبقى تتحسس وجود الماء من داخل الخزان ..
الفكرة الثانية استخدام طوافة بلاستك وتنقل حركتها بواسطة خيط سنارة صيد السمك (ليصمد مع ظروف الرطوبة والماء ) تنقل الحركة لتدير مقاومة متغيره خارج الخزان ومنها يتم القياس .

[assed]

السلام عليكم
وهذه دائرة لاكن لا اعرف مدى صحتها أرجو ان تستفاد منها أخي حسن


وهذا رابط الموضوع
http://homemadecircuitsandschematics...s-article.html

[assed]

وهذه بأستخدام المتكاملة ULN2003 او 2004

[assed]

أعتقد هذه توفي بالغرض لانها بسيطة فقط استخدام الترانزستور

[gamemn02]

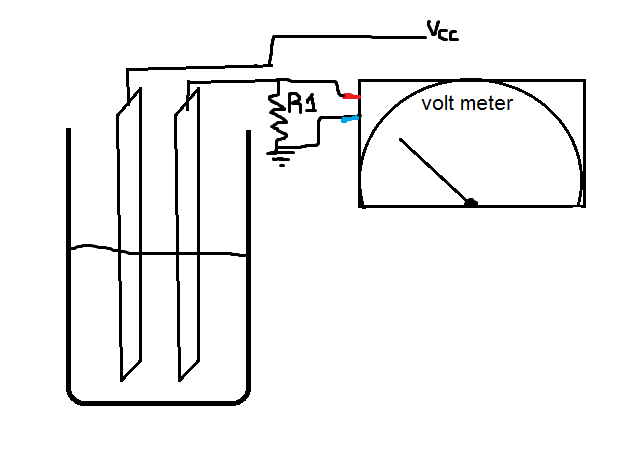

اليك هذه الفكرة الجميلة

عند ارتفاع مستوى الماء تزداد مساحة تماس الشريحيتن المعدنيتين مع الماء فتقل المقاومة بينهما وبالتالي يزداد الجهد على المقاومة R1 فيشير الفولت متر الى مستوى الماء في الخزان إذا تم ضبط المقاومة R1 بالقيمة المناسبة ستحصل على قراءة دقيقة لمستوى الخزان

[mourad3d]

المشاركة الأصلية كتبت بواسطة gamemn02

اليك هذه الفكرة الجميلة

عند ارتفاع مستوى الماء تزداد مساحة تماس الشريحيتن المعدنيتين مع الماء فتقل المقاومة بينهما وبالتالي يزداد الجهد على المقاومة R1 فيشير الفولت متر الى مستوى الماء في الخزان إذا تم ضبط المقاومة R1 بالقيمة المناسبة ستحصل على قراءة دقيقة لمستوى الخزان

بارك الله فيك فكرة رائعه وينك مش ظاهر ليه ياريت تكلمنى

[حيدر علاج حسن]

اذا تستخدم المدخل التناظري للبك فهناك طريقة جدا سهلة توفر الكثير من المستويات و بسلكين فقط ...
