أعطال البور وطرق الصيانة

[fade hbeb]

بسم الله الرحمن الرحيم
السلام عليكم ورحمة الله وبركاته
ــــــــــــــــــــــــــــــــــــــــــــــــــ ـــــ
اخواني بالله حبيت ان اقدم لكم هذا
الموضوع البسيط و المتواضع وهو اول موضوع لي
وبصراحة هو مجمع و منقول من عدة مواضيع مع بعض المعلومات الشخصية
ولذالك اعذروني و سامحوني على اخطائي والرجاء من الاخوة الاعضاء و المشرفين
تصحيح اخطائي بهذا الموضع
ولكم مني فائق الاحترام و التقدير جميعاً

البور

هو دارة الكترونية مكونة من مجموعه عناصر الكترونية تدعى وحدة التغذية تقوم بتحويل تيار المدينة اللي هو 220 فولت الى عدة جهود منخفضة
على سبيل المثال (3.3 /5/14/23/33) فولت ليتم تغذية البورد الرئيسي من خلالها




ويتكون البور من العناصر الاتيه

الفيوز

ويتم فحصه بواسطة جهاز الافوميتر على وضع الصفارة يجب ان يطعي صفارة (مقاومة منخفضة) فهذا يدل على انه سليم إما في حالة عدم وجود صفارة (مقاومة عالية جداً) فهذا يدل على انه تالف ويجب تغيره
ملاحظة الفيوز ليس له قطبيه




الفايرستور أو البفه


وتكون في بداية البور بعد الفيوز ويكون لونها ازرق أو اصفر ودورها حماية الدارة من الجهد المرتفع اذا زاد عن 250 فولت فإنها سوف تحدث شورت داخلي مما يؤدى إلى انصهار الفيوز مما يؤدي إلى حماية الجهاز من التيار العالي ويتم فحصها بواسطة الافوميتر على وضع الصفارة يجب ان لا يطعي صفارة بهذه الحالة يكون سليم واذا اعطى صفارة يكون بهذه الحالة تكون شورت اي عاطلة و يجب استبداله
ملاحظة: يمكن الاستغناء عن الفايرستور نهائياً لكن بهذه الحالة يبقى الجهاز بدون حماية من ارتفاع الجهد

المقاومة

تعتبر المقاومة عنصر كثير الاستخدام في الدوائر الإلكترونية وفائدتها في هذه الدوائر أنها تتحكم في التيار والجهد
يوجد على جسم المقاومة الوان ومن هذه الالوان نقوم بحساب قيمة المقاومة بالاوم وبعد ذلك نقوم بالقياس بالافوميترعلى مدرجات الاوم فلابد من ظهور القيمة المحسوبة من علي جسم المقاومة على الافوميتر
واغلب اعطال المقاومات هي حالة القطع و احياناً ارتفاع قيمتها و نادراً ماتكون بحالة شورت

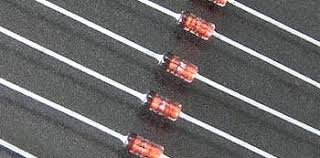

الدايودات

يتكون الدايود في البور من عدة أنواع يكتب عليها )in.her.uf.sr.sb)
فكل نوع له وظيفته من ناحية السرعة في النقل عند تبديل احدهما أن يعوض بواحد له نفس العمل (السرعه) ويتم فحصه بواسطة
جهاز الافوميتر على وضع الدايود (الصفارة) فان أعطى صفارة باي اتجاه يكون عاطل وان اعطى قيمة عالية (مقاومة عالية) بالاتجاهين
ايضاً يكون عاطل
وان اعطى قيمة بين 200 و600 و عند عكس اطراف الافوميتر اعطى قيمة عالية جداً بهذه الحالة يكون سليم
ويراعى أن الدايود له قطبيه سالبه وموجبه وعند عطله يعمل على تذبذب فولية الخرج وباالاخص أن كان الدايود في بديات البور وان كان بعد الايسى الرايسى فانه يعمل على كتم البور اى عدم خرج اى فولت

المكثفات

وتوجد عدة أنواع من المكثفات وأهمها المكثفات الكيماويه والتي هي دائمة الأعطال في أجهزة الستلايت ويتم فحصها بواسطة مقياس خاص بالمكثفات او الافوميتر
اولا : نقوم بفصل المكثف من الدائرة ( فك المكثف من البوردة)
ثانيا: نقوم بتفريغ الشحنة الموجودة بالمكثف عن طريق لمس الطرفين بعضهما البعض بطرف الافوميتر
ثالثا: وضع الطرف الاول الموجب الاحمر علي الطرف الموجب من المكثف والاخر الاسود السالب علي نظيرة في المكثف سنلاحظ ان الافو ميتر يقوم بالعدد والرجوع الي الرقم 1 بسرعة بهذا يكون المكثف يعمل وهذا هو القياس السليم .
القياس التالف هو :
1- صفارة مستمرة (وهذا يعني شورت داخل المكثف )
2- العدد والرجوع للرقم واحد بعد فترة طويلة
3- انتفاخ المكثف
ملاحظة هامة
لابد من قياس المكثف اكثر من مرة والتفريغ في كل مرة بأخر ويمكن احياناً ملاحظة العطل من خلال النظر إلى البور فسوف تجد المكثف التالف منتفخ قليلا أو منفجر ويجب مراعاة قيمة المكثف عند تبديله بأخر من حيث السعة اما بالنسبة لجهد التحمل للمكثف يمكن ان نضع بديل جهده اعلى من جهد المكثف التالف لكن لا يجوز ان نضع بديل جهده اقل من جهد المكثف التالف وكذلك يجب مراعاة قضية المكثفات فان لها قطبيه سالبه وموجبه

دايود الزنر

ويعمل على تثبيت الجهد على قيمة معينة و طريقة فحصه نفس طريقة الدايود العادي (الموحد) وأيضا له قيمة معينة مكتوبة عليه يجب الالتزام بها وله قطبيه يجب مراعاتها وعند عطله فانه يعمل على كتم خرج اي فولت من البور أو التذبذب فى فولتية الخرج

الريجيليتور (منظم الجهد)


الريجيليتور هو عباره عن دارة متكاملة (ايسي) مثبتة للجهد وله 3 اطراف
دخل و خرج و خط الارضي او (الريفنس)
وبقيم معينه بمعنى ان اى فولت مغذى منطقه حساسه
لازم وحتما بان يعبر عن طريق زنر او ريجيليتور لحماية الجزء
اللى هيتغذى بالفولت المطلوب مثال الفولت 1.7 اللى بيغذوا البروسيسر لازم بيكون قبلهم
ريجيليتور 1.7 فولت لتثبيت هذا الجهد
ويكتب على جسم الريجيليتور
احرف و ارقام تدل على مواصفاته وللتعرف على مواصفاته نقوم بالبحث على الانترنت على الداتا شيت الخاصة به
اما عن طريقة فحصه
نقوم بفحصه و هوراكب على البورد والجهاز شغال
بحيث اذا كان الريجيليتور 5 فولت يجب ان يتوفر على طرف الخرج للريجيليتور
5فولت و طبعاً يجب ان يكون الجهد على طرف الدخل للريجيليتور على الاقل 6.5 فولت ليعمل الريجيليتور بالشكل الصحيح فاذا كان جهد الدخل صفر فولت فيجب هنا التحقق من المراحل التي قبل الريجيليتور فاذا كانت سليمة يجب فك الريجيليتور
عن البورد وفحص الجهد من جديد ( مكان جهد الدخل ) واذا لاحظنا عودة الجهد لطبيعته فيكون هذا الريجيليتور تالف (بحالة شورت) و يجب استبداله باخر سليم ويجب مراعاة ترتيب الاطراف عند التركيب

ترانزستور او ايسي التقطيع

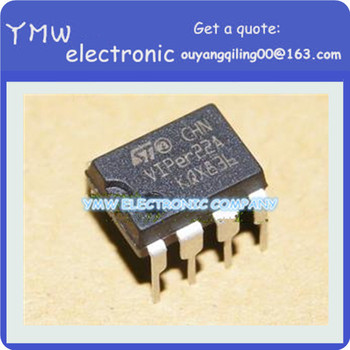

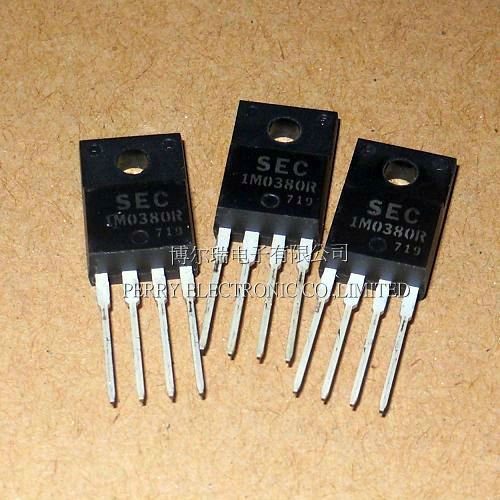

على سبيل المثال الايسي الشهير و المستخدم بكثرة في دوائر البور SL 0380 R
وتعمل هذه الايسى على تقطيع التيار المار في محول الشوبر بتردد عالي حوالي 15كيلو هرتز
وعند عطله إما يقطع البور نهائيا أو يحدث شرط فى البور وفى حاله عطله يجب التغير بأخر ويجب مراعاة اطراف الايسى عند التركيب


الفوتو كبلر (pc871)

من اسمه هو ترانزيستور ربط ضوئى
مكون من اربع اطراف
طرفين عباره عن مشع ضوئى يمثلا القاعده
والطرفان الأخران يمثلا المشع والمجمع بحيث
كلما زاد أو قل الفولت المار بهذا الدايود او المشع الضوئى
زاد او قل الأشعاع الناتج عنه وهذا الإشعاع يمثل تحيز القاعده
اى كأنه ترانسيستور عادى يتم التحكم فى تحيز قاعدته ومن
ثم التحكم فى جهد دائرة الباور بالزياده او النقص وهو تنظيم
فولت البور
طريقة قياسه على الافوميتر على وضع الصفارة
على الطرفين 1 و 2 يجب ان يعطي قراءة منخفضة مرة وعند عكس الاقطاب يجب ان لا يعطي قراءة(قياس عالي)
تماما كقياس أي ديود
و عند قياس الطرفين 3 و 4 يجب ان لا يعطي قراءة (قياس عالي) بالاتجاهين
كقياس المجمع والمشع لأي ترانزستور
ولكن
قد لا يكون هناك جدوى من القياس
بسبب:
انه فى بعض الحالات تحدث عتامه فى المسافه بين
الديود والمجمع والمشع تعمل على حجب الاشعاع
الناتج عن الديود وعدم وصوله بقيمته الصحيحه
وينتج عنه خطأ فى التحكم فى الدائره رغم سلامة
القياسات ومقارنتها بأخر جديد
و فى حالة تلفها تعمل على تذبذب تيار الخرج من البور أو انقطاع تيار الخرج منها نهائيا وغالبا ما يكون ارتفاع فى الفولت فى خرج البور ويجب مراعة ترتيب الأطراف عند التركيب

االمتكاملة TL431


شكلها يشبه شكل الترانزستور الصغير
تعمل على تثبيت جهد الخروج من محول التشوبر
متصلة بدائرةالفوتو كبلر
تلفها يؤدى الى عدم ثبات جهد خروج البور
محول الشوبر


يتكون محول الشوبر من ملفات من السلك النحاسى المعزول بالورنيش وقلب من ماده الفرايت
هذا المحول صمم علي ان يعمل علي تردد عالي تقريبا 15625 ذبذبه في الثانيه
ولاختباره يجب تغذيته بالجهد والتردد الذي صمم عليه ونادرا ما يتلف
