[البندقدارى]

السلام عليكم ورحمة الله وبركاته

اخوانى الكرام عندى مشكلة فى برنامج وقُمت بعرضها فى احد المشاركات لكن لم اجد لها حل فحبيت اعرضها فى موضوع مستقل

المشكلة باختصار انا اقوم بعمل مشروع للتحكم فى سرعة مروحة حسب درجة الحرارة باستخدام temprature sensor مع امكانية زيادة السرعة يدويا عن طريق مفتاح ضغط

البرنامج بيتم عمل build له بدون أخطاء على ال mikroc
لكن الكود مش بيشتغل على برنامج proteus لا يظهر أى نتائج على شاشة ال LCD + المروحة لا تدور ولا حتى بالمفتاح

ولا استطيع تحديد اين الخطأ فى الكود

// Lcd pinout settings
   sbit LCD_RS at RB2_bit;
   sbit LCD_EN at RB3_bit;
   sbit LCD_D4 at RB4_bit;
   sbit LCD_D5 at RB5_bit;
   sbit LCD_D6 at RB6_bit;
   sbit LCD_D7 at RB7_bit;

   // Pin direction
   sbit LCD_RS_Direction at TRISB2_bit;
   sbit LCD_EN_Direction at TRISB3_bit;
   sbit LCD_D4_Direction at TRISB4_bit;
   sbit LCD_D5_Direction at TRISB5_bit;
   sbit LCD_D6_Direction at TRISB6_bit;
   sbit LCD_D7_Direction at TRISB7_bit;

void main()
  {
   // variables
   float temp , act_temp , duty;
   char disp[10], duty1 [5];
   int i = 0 , flag = 0;

   trisa = 1; trisb = 0; trisc = 0; trisd = 1; trise = 0;
   porta = 0; portb = 0; portc = 0; portd = 0; porte = 0;

   adcon1= 0b11011110 ;  //initialize A0 as analog input

   // LCD instruction
   Lcd_Init();
   Lcd_cmd(_Lcd_cursor_off);
   Lcd_out( 1, 1, "temp = ");

   PWM1_Init(5000); //initialise PWM1 at 5KHz

   while(1)  // start infinit loop
    {
     // temperature reading & calculation
     temp = ADC_Read(0);
     act_temp = (temp * 500) / 1024;
     floattostr(act_temp, disp); //converting float to char

     Lcd_out(1, 8,disp);

     portc.f0 = 1;   //signal to motor forward direction

     // PWM orders
     if (act_temp == 25 && act_temp <30 )
       {PWM1_Start(); PWM1_Set_Duty(32);  Lcd_out( 2, 1,"Duty cycle=12.5%");}

     if (act_temp == 30 && act_temp <35 )
       {PWM1_Start(); PWM1_Set_Duty(64);  Lcd_out( 2, 1,"Duty cycle= 25%"); }

     if (act_temp == 35 && act_temp <40 )
       {PWM1_Start(); PWM1_Set_Duty(96);  Lcd_out( 2, 1,"Duty cycle=37.5%");}

     if (act_temp == 40 && act_temp <45 )
       {PWM1_Start(); PWM1_Set_Duty(127); Lcd_out( 2, 1,"Duty cycle= 50%"); }

     if (act_temp == 45 && act_temp <50 )
       {PWM1_Start(); PWM1_Set_Duty(159); Lcd_out( 2, 1,"Duty cycle=62.5%");}

     if (act_temp == 50 && act_temp <55 )
       {PWM1_Start(); PWM1_Set_Duty(191); Lcd_out( 2, 1,"Duty cycle= 75%"); }

     if (act_temp == 55 && act_temp <60 )
       {PWM1_Start(); PWM1_Set_Duty(223); Lcd_out( 2, 1,"Duty cycle=87.5%");}

     if (act_temp >= 60  )
       {PWM1_Start(); PWM1_Set_Duty(255); Lcd_out( 2, 1,"Duty cycle= 100%");}

     if (portd.f0 == 1) flag = 1;
     if (portd.f0 == 0  && flag == 1)  // if the push button is pushed
        {
         i++;

         PWM1_Start();   //start PWM1
         duty = (i*255)/8 ;
         floattostr(duty,duty1);

         PWM1_Set_Duty(duty); // set duty cycle from 25% to 100%
         Lcd_out( 2, 1,"Duty cycle="); Lcd_out_cp(duty1); Lcd_out_cp("%");
         flag=0;
         delay_ms(10000);
        }
     if (i == 9 || act_temp < 25)
        {
         i = 0 ;
         PWM1_Stop();
         Lcd_Cmd(_LCD_CLEAR);
        }
    } //end loop
  } //end main

وهذا ملف دائرة المحاكاة على برنامج proteus 8

http://www.4shared.com/rar/18AGN6xyba/proteus_8.html

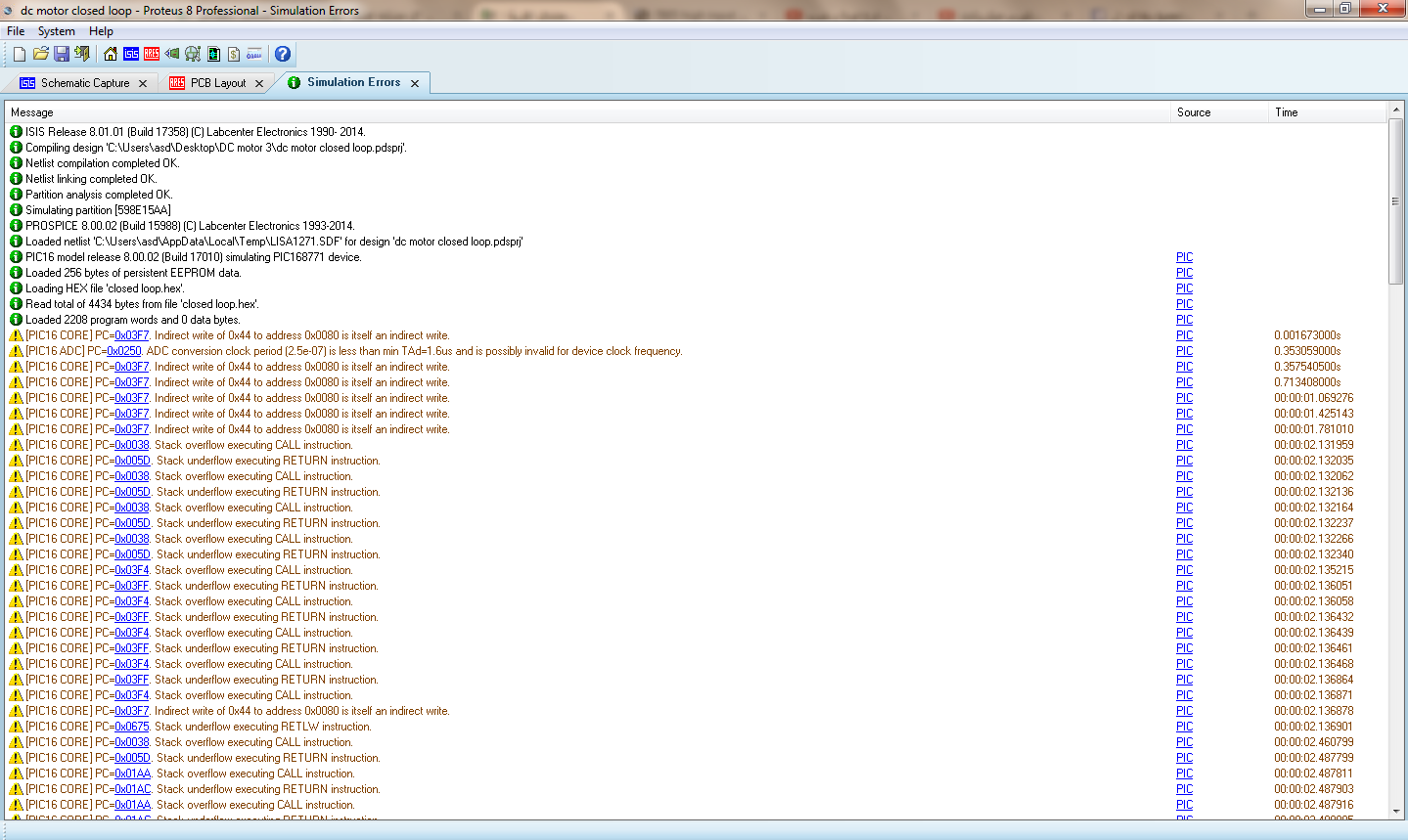

وهذه صورة للاخطاء التى يظهرها برنامج proteus

[abdewidad]

ارفع صورة المحاكات ونوع الحساس
حتى يتم مساعدتك

[حسن هادي محمود]

اقتباس المشاركة الأصلية كتبت بواسطة البندقدارى السلام عليكم ورحمة الله وبركاته اخوانى الكرام عندى مشكلة فى برنامج وقُمت بعرضها فى احد المشاركات لكن لم اجد لها حل فحبيت اعرضها فى موضوع مستقل المشكلة باختصار انا اقوم بعمل مشروع للتحكم فى سرعة مروحة حسب درجة الحرارة باستخدام temprature sensor مع امكانية زيادة السرعة يدويا عن طريق مفتاح ضغط البرنامج بيتم عمل build له بدون أخطاء على ال mikroc لكن الكود مش بيشتغل على برنامج proteus لا يظهر أى نتائج على شاشة ال LCD + المروحة لا تدور ولا حتى بالمفتاح ولا استطيع تحديد اين الخطأ فى الكود // Lcd pinout settings sbit LCD_RS at RB2_bit; sbit LCD_EN at RB3_bit; sbit LCD_D4 at RB4_bit; sbit LCD_D5 at RB5_bit; sbit LCD_D6 at RB6_bit; sbit LCD_D7 at RB7_bit; // Pin direction sbit LCD_RS_Direction at TRISB2_bit; sbit LCD_EN_Direction at TRISB3_bit; sbit LCD_D4_Direction at TRISB4_bit; sbit LCD_D5_Direction at TRISB5_bit; sbit LCD_D6_Direction at TRISB6_bit; sbit LCD_D7_Direction at TRISB7_bit; void main() { // variables float temp , act_temp , duty; char disp[10], duty1 [5]; int i = 0 , flag = 0; trisa = 1; trisb = 0; trisc = 0; trisd = 1; trise = 0; porta = 0; portb = 0; portc = 0; portd = 0; porte = 0; adcon1= 0b11011110 ; //initialize A0 as analog input // LCD instruction Lcd_Init(); Lcd_cmd(_Lcd_cursor_off); Lcd_out( 1, 1, "temp = "); PWM1_Init(5000); //initialise PWM1 at 5KHz while(1) // start infinit loop { // temperature reading & calculation temp = ADC_Read(0); act_temp = (temp * 500) / 1024; floattostr(act_temp, disp); //converting float to char Lcd_out(1, 8,disp); portc.f0 = 1; //signal to motor forward direction // PWM orders if (act_temp == 25 && act_temp <30 ) {PWM1_Start(); PWM1_Set_Duty(32); Lcd_out( 2, 1,"Duty cycle=12.5%");} if (act_temp == 30 && act_temp <35 ) {PWM1_Start(); PWM1_Set_Duty(64); Lcd_out( 2, 1,"Duty cycle= 25%"); } if (act_temp == 35 && act_temp <40 ) {PWM1_Start(); PWM1_Set_Duty(96); Lcd_out( 2, 1,"Duty cycle=37.5%");} if (act_temp == 40 && act_temp <45 ) {PWM1_Start(); PWM1_Set_Duty(127); Lcd_out( 2, 1,"Duty cycle= 50%"); } if (act_temp == 45 && act_temp <50 ) {PWM1_Start(); PWM1_Set_Duty(159); Lcd_out( 2, 1,"Duty cycle=62.5%");} if (act_temp == 50 && act_temp <55 ) {PWM1_Start(); PWM1_Set_Duty(191); Lcd_out( 2, 1,"Duty cycle= 75%"); } if (act_temp == 55 && act_temp <60 ) {PWM1_Start(); PWM1_Set_Duty(223); Lcd_out( 2, 1,"Duty cycle=87.5%");} if (act_temp >= 60 ) {PWM1_Start(); PWM1_Set_Duty(255); Lcd_out( 2, 1,"Duty cycle= 100%");} if (portd.f0 == 1) flag = 1; if (portd.f0 == 0 && flag == 1) // if the push button is pushed { i++; PWM1_Start(); //start PWM1 duty = (i*255)/8 ; floattostr(duty,duty1); PWM1_Set_Duty(duty); // set duty cycle from 25% to 100% Lcd_out( 2, 1,"Duty cycle="); Lcd_out_cp(duty1); Lcd_out_cp("%"); flag=0; delay_ms(10000); } if (i == 9 || act_temp < 25) { i = 0 ; PWM1_Stop(); Lcd_Cmd(_LCD_CLEAR); } } //end loop } //end main وهذا ملف دائرة المحاكاة على برنامج proteus 8 http://www.4shared.com/rar/18AGN6xyba/proteus_8.html وهذه صورة للاخطاء التى يظهرها برنامج proteus

اخي حاول رفع ملفات مشروع البرمجه + محاكاه على رابط اخر مثل ميديا فاير لان هذا موقع يطلب مني الانتظار 1000 ثانيه

تحياتي

[حسن هادي محمود]

اقتباس المشاركة الأصلية كتبت بواسطة البندقدارى السلام عليكم ورحمة الله وبركاته اخوانى الكرام عندى مشكلة فى برنامج وقُمت بعرضها فى احد المشاركات لكن لم اجد لها حل فحبيت اعرضها فى موضوع مستقل المشكلة باختصار انا اقوم بعمل مشروع للتحكم فى سرعة مروحة حسب درجة الحرارة باستخدام temprature sensor مع امكانية زيادة السرعة يدويا عن طريق مفتاح ضغط البرنامج بيتم عمل build له بدون أخطاء على ال mikroc لكن الكود مش بيشتغل على برنامج proteus لا يظهر أى نتائج على شاشة ال LCD + المروحة لا تدور ولا حتى بالمفتاح ولا استطيع تحديد اين الخطأ فى الكود // Lcd pinout settings sbit LCD_RS at RB2_bit; sbit LCD_EN at RB3_bit; sbit LCD_D4 at RB4_bit; sbit LCD_D5 at RB5_bit; sbit LCD_D6 at RB6_bit; sbit LCD_D7 at RB7_bit; // Pin direction sbit LCD_RS_Direction at TRISB2_bit; sbit LCD_EN_Direction at TRISB3_bit; sbit LCD_D4_Direction at TRISB4_bit; sbit LCD_D5_Direction at TRISB5_bit; sbit LCD_D6_Direction at TRISB6_bit; sbit LCD_D7_Direction at TRISB7_bit; void main() { // variables float temp , act_temp , duty; char disp[10], duty1 [5]; int i = 0 , flag = 0; trisa = 1; trisb = 0; trisc = 0; trisd = 1; trise = 0; porta = 0; portb = 0; portc = 0; portd = 0; porte = 0; adcon1= 0b11011110 ; //initialize A0 as analog input // LCD instruction Lcd_Init(); Lcd_cmd(_Lcd_cursor_off); Lcd_out( 1, 1, "temp = "); PWM1_Init(5000); //initialise PWM1 at 5KHz while(1) // start infinit loop { // temperature reading & calculation temp = ADC_Read(0); act_temp = (temp * 500) / 1024; floattostr(act_temp, disp); //converting float to char Lcd_out(1, 8,disp); portc.f0 = 1; //signal to motor forward direction // PWM orders if (act_temp == 25 && act_temp <30 ) {PWM1_Start(); PWM1_Set_Duty(32); Lcd_out( 2, 1,"Duty cycle=12.5%");} if (act_temp == 30 && act_temp <35 ) {PWM1_Start(); PWM1_Set_Duty(64); Lcd_out( 2, 1,"Duty cycle= 25%"); } if (act_temp == 35 && act_temp <40 ) {PWM1_Start(); PWM1_Set_Duty(96); Lcd_out( 2, 1,"Duty cycle=37.5%");} if (act_temp == 40 && act_temp <45 ) {PWM1_Start(); PWM1_Set_Duty(127); Lcd_out( 2, 1,"Duty cycle= 50%"); } if (act_temp == 45 && act_temp <50 ) {PWM1_Start(); PWM1_Set_Duty(159); Lcd_out( 2, 1,"Duty cycle=62.5%");} if (act_temp == 50 && act_temp <55 ) {PWM1_Start(); PWM1_Set_Duty(191); Lcd_out( 2, 1,"Duty cycle= 75%"); } if (act_temp == 55 && act_temp <60 ) {PWM1_Start(); PWM1_Set_Duty(223); Lcd_out( 2, 1,"Duty cycle=87.5%");} if (act_temp >= 60 ) {PWM1_Start(); PWM1_Set_Duty(255); Lcd_out( 2, 1,"Duty cycle= 100%");} if (portd.f0 == 1) flag = 1; if (portd.f0 == 0 && flag == 1) // if the push button is pushed { i++; PWM1_Start(); //start PWM1 duty = (i*255)/8 ; floattostr(duty,duty1); PWM1_Set_Duty(duty); // set duty cycle from 25% to 100% Lcd_out( 2, 1,"Duty cycle="); Lcd_out_cp(duty1); Lcd_out_cp("%"); flag=0; delay_ms(10000); } if (i == 9 || act_temp < 25) { i = 0 ; PWM1_Stop(); Lcd_Cmd(_LCD_CLEAR); } } //end loop } //end main وهذا ملف دائرة المحاكاة على برنامج proteus 8 http://www.4shared.com/rar/18AGN6xyba/proteus_8.html وهذه صورة للاخطاء التى يظهرها برنامج proteus

يبدو هناك مشكله في خزن متغيرات في ذاكره البيك ان شالله مشكله بسيطه
اخي حاول رفع ملفات مشروع البرمجه + محاكاه على رابط اخر مثل ميديا فاير لان هذا موقع يطلب مني الانتظار 1000 ثانيه

تحياتي

[البندقدارى]

اقتباس المشاركة الأصلية كتبت بواسطة حسن هادي محمود يبدو هناك مشكله في خزن متغيرات في ذاكره البيك ان شالله مشكله بسيطه اخي حاول رفع ملفات مشروع البرمجه + محاكاه على رابط اخر مثل ميديا فاير لان هذا موقع يطلب مني الانتظار 1000 ثانيه تحياتي

اخى الكريم الموقع بيعطيك الوقت الطويل هذا لانك مشغل برنامج مانع الاعلانات adblock كان بتحصل معى هذه المشكلة

لكن هذا رابط اخر لتحميل الملف

http://www.up-00.com/?jrKq

[حيدر علاج حسن]

الموجود فقط ملف البروتوس و هو لا ينفتح ...
عموما ارى انك بالغت في حجم الكود ...
المشروع فقط كما ذكرت ؟ و ماذا تعرض على الشاشة ؟ وما هو البك الذي تنوي استخدامه ؟

[البندقدارى]

اقتباس المشاركة الأصلية كتبت بواسطة حيدر علاج حسن الموجود فقط ملف البروتوس و هو لا ينفتح ... عموما ارى انك بالغت في حجم الكود ... المشروع فقط كما ذكرت ؟ و ماذا تعرض على الشاشة ؟ وما هو البك الذي تنوي استخدامه ؟

البك المستخدم 16f877a الشاشة لا تعرض أى شئ يعنى المفروض انها تعرض درجة الحرارة التى يقرؤها الحساس لكن لا شئ يظهر والموتور ايضا لا يدور

الملف الخاص بالدائرة اللى انا رافعه كان على نسخة بروتوس 8

وهذا فولدر فيه الكود + الدائرة على بروتوس 7.7

http://www.up-00.com/?ABQq

[Logic]

اقتباس المشاركة الأصلية كتبت بواسطة البندقدارى البك المستخدم 16f877a الشاشة لا تعرض أى شئ يعنى المفروض انها تعرض درجة الحرارة التى يقرؤها الحساس لكن لا شئ يظهر والموتور ايضا لا يدور الملف الخاص بالدائرة اللى انا رافعه كان على نسخة بروتوس 8 وهذا فولدر فيه الكود + الدائرة على بروتوس 7.7 http://www.up-00.com/?ABQq

غريب ..
هل هو نفس الكود هنا أم مختلف عنه ؟:
http://www.qariya.info/vb/showthread...620#post942620
أن سبق لي استخدام برنامج في الرابط المذكور و كمررته إلى برتوس 8.1
و بعد الإجراءات التي توضحها الصور أصبح ممكن فتح البرنامج ببروتوس .
الشاشة تعرض نتائج والمحرك يدور :

لكن السويتش لا يتحكم في البرنامجإلا مرة وحيدة ولا يغير بعد ذلك أي شيء:
http://up.top4top.net/downloadf-top4...36f92-rar.html
هناك نقص أو خطأ في الكود
تخصصي هو البرمجة بفلوكود و مشاركاتي في موضوعك كانت في حدود إمكانياتي الحالية في ما يخص الميكروسي .
لكن إن شاء الله الإخوة خبراء الميكروسي سيساعدونك على تجاوز هذه الصعوبات
