دارة الكترونية للنقاش ( 104 )

[فكروعلم]

السلام عليكم

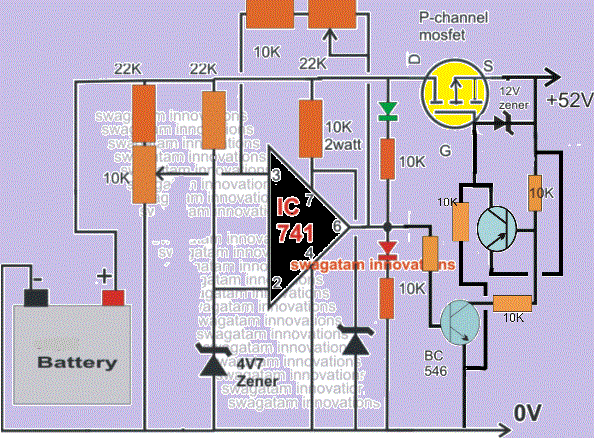

هذه دارة الكترونية بسيطة للنقاش علينا دراستها وتحليها للوصول إلى وظيفتها وطريقة عملها

[assed]

المشاركة الأصلية كتبت بواسطة فكروعلم

السلام عليكم
هذه دارة الكترونية بسيطة للنقاش علينا دراستها وتحليها للوصول إلى وظيفتها وطريقة عملها

السلام عليكم
كم هوة جهد البطارية المربوطة بالدائرة بالاضافة الى احد الزينر دايود غير معلوم

[gamemn02]

ربما هي دائرة شحن لبطارية بحيث يتحمل الموسفت الفرق بين جهد البطارية و جهد ال52فولت لكن لماذا لم يتم إستخدام موسفت من نوع N ؟وهل يستطيع الموسفت P تمرير التيار بالعكس (من S الى D)
وباقي العناصر ماعدا الترنزستورين pnp و npn متعلقة بمراقبة الشحن و الفصل عن إنتهاءه والله اعلم

[فكروعلم]

المشاركة الأصلية كتبت بواسطة assed

السلام عليكم
كم هوة جهد البطارية المربوطة بالدائرة بالاضافة الى احد الزينر دايود غير معلوم

أهلاً يا غالي الزينر 15 فولت وجهد البطارية هو لغز من ألغاز الدارة

[فكروعلم]

المشاركة الأصلية كتبت بواسطة gamemn02

ربما هي دائرة شحن لبطارية بحيث يتحمل الموسفت الفرق بين جهد البطارية و جهد ال52فولت لكن لماذا لم يتم إستخدام موسفت من نوع N ؟وهل يستطيع الموسفت P تمرير التيار بالعكس (من S الى D)
وباقي العناصر ماعدا الترنزستورين pnp و npn متعلقة بمراقبة الشحن و الفصل عن إنتهاءه والله اعلم

أهلاً بك يا غالي دقق أكثر بالدارة وستضح أمور أخرى

[mahmadsolimanra]

هى دائره شحن بطريقه مختلفه عن العاده التيار يمر من D الى S وهنا الخطء (( العقبه ))الذى وضعهى الاستاذ \ فكر وعلم أما البطاريه 48 فولت والتغزيه 52 فولت

وهنا LM741 يقوم بالمقارنه الجهد والتحكم فى mosfet((الشحن البطاريه 48فولت )) عن طريق NPN Traksistor BC456 وال Traksistor PNP

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة mahmadsolimanra

هى دائره شحن بطريقه مختلفه عن العاده التيار يمر من D الى S وهنا الخطء (( العقبه ))الذى وضعهى الاستاذ \ فكر وعلم أما البطاريه 48 فولت والتغزيه 52 فولت

وهنا LM741 يقوم بالمقارنه الجهد والتحكم فى mosfet((الشحن البطاريه 48فولت )) عن طريق NPN Traksistor BC456 وال Traksistor PNP

الاخ محمد اذا كانت البطارية 48 فولت فالمعروف عن الشاحن يجب ان يكون في هذه الحالة 56 فولت على اقل تقدير اي بمقدار 2 فولت لكل 12 فولت لكن ليس مهم ان يكون المصدر عالي الجهد مادام هناك تحكم بالتيار والفصل عند اكتمال الشحن ..
بالمناسبة هناك فكرة بسيطة جدا للتعرف عن جهد البطارية في هذه الدائرة من خلال التدقيق بمكونات الدائرة .
الشيء الثاني لو رجعت للترانزستور نوع pnp اليس الباعث يربط الى الموجب ويمرر التيار من الباعث الى الجامع ؟؟ هذه الحالة كتلك الحالة ..

[mahmadsolimanra]

المشاركة الأصلية كتبت بواسطة نعيم البديري

الاخ محمد اذا كانت البطارية 48 فولت فالمعروف عن الشاحن يجب ان يكون في هذه الحالة 56 فولت على اقل تقدير اي بمقدار 2 فولت لكل 12 فولت لكن ليس مهم ان يكون المصدر عالي الجهد مادام هناك تحكم بالتيار والفصل عند اكتمال الشحن ..
بالمناسبة هناك فكرة بسيطة جدا للتعرف عن جهد البطارية في هذه الدائرة من خلال التدقيق بمكونات الدائرة .
الشيء الثاني لو رجعت للترانزستور نوع pnp اليس الباعث يربط الى الموجب ويمرر التيار من الباعث الى الجامع ؟؟ هذه الحالة كتلك الحالة ..

استاذ\ نعيم البديري مشعارف ايه فى بحاول من الصبح اظبط الدائره على البرنامج

مشعارف هل عشان برنامج circuitwizard مفهوش 546 BCt transistor

هناك فكرة بسيطة جدا للتعرف عن جهد البطارية
تقصد أستاذى

الزنر 15 ام ليد الاشاره الى موصل بمقاومه 10 كيلو
