كيف تم استنتاج هذا القانون لمنظم الجهد 431

[mourad3d]

كيف تم استنتاج هذا القانون لمنظم الجهد 431 وتحليل فكره عمل المنظم فى تنظيم الجهد






لتحميل الداتا شيت

431 datasheet

[احمد115]

هو نفس القانون العادى الذى استنتج قانون مجزئ الجهد العادى بتقسيم مصدر الجهد على المقاومتين حسب النسبة بينهم

جهد المقاومة 2 (الرفرنس ) = جهد المصدر (جهد الخرج) * المقاومة 2 مقسوم على مجموع المقاومتين
لو اعدت كتابة المعادلة ولكن بدلالة مصدر الجهد اللى هو هنا جهد الخرج هتديك النتيجة المطلوبة

[mourad3d]

شكرا مهندس احمد على الاجابه طيب بالنسبه لطريقه العمل ازاى مقارن وترانزستور ينظم الجهد بهذه الطريقه من التوصيل

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة mourad3d

شكرا مهندس احمد على الاجابه طيب بالنسبه لطريقه العمل ازاى مقارن وترانزستور ينظم الجهد بهذه الطريقه من التوصيل

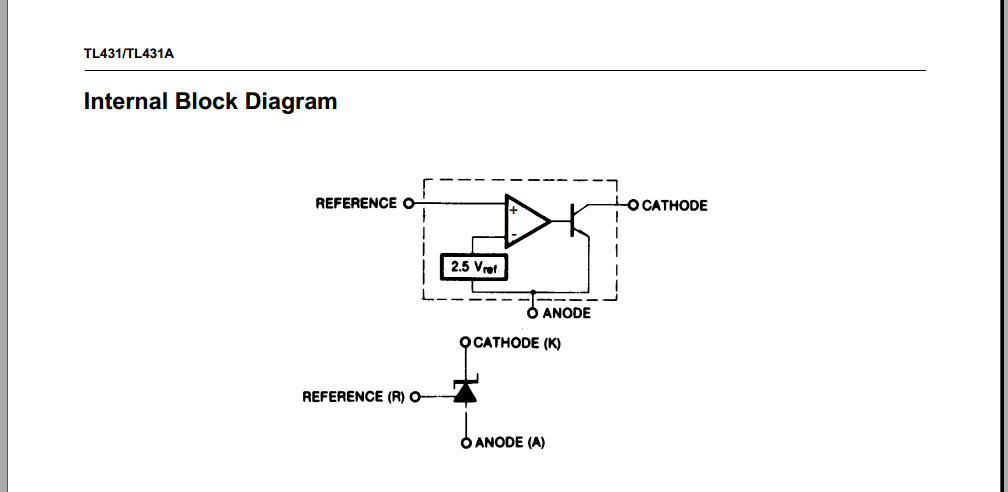

اهلا اخي مراد / اسمحولي بالمداخلة : لاحظ هنا المقارن او (مكبر العمليات ) موصول بطريقة (Voltage follower ) بمعنى الخرج يعاد للطرف العاكس فيكون في هذه الحالة الخرج مساوي تماما للدخل (الدخل هنا الطرف اللاعاكس اي الموجب ) طيب هنا معامل تكبيرنا (1) لان الخرج = الدخل هذا طبعا بالجهد فقط اكيد التيار هنا مكبر لان الخرج سيعتمد على المصدر : تم اضافة ترانزستور للتوفيق بالممانعة وعزل التحميل عن المتكاملة : النتيجة اصبح لدينا زنر دايود ذو تيار عالي ومسيطر علية بجهد دخل بسيط القدرة (جهد الرفرنس )

[mourad3d]

شكرا مهندس نعيم على هذه المداخله

ولكن للاسف سواء اجابة المهندس احمد او اجابتك لم ترضى فضولى
