محتاج دائرة انذار سيارة شباب محتاج للدائرة ضروري لدي مشروع

المعز علي · 25-03-2015, 09:35 PM

أخي في الله ارجو منك المساعدة في اسرع وقت
والله لدي مشروع تصميم دائرة انذار سيارة عند
ضرب السيارة تصدر صوت المطلوب مني تصميم
جهاز الانذار في لوحة توصيل والتسلم بعد يومين
واتمنى منك المساعدة وربنا يرحم والديكم وشكراً

eng.taha · 25-03-2015, 10:01 PM

اخي يوجد الكثير منها فقط اكتب على الكوكل
sound operation circuit
وستحد كثير من الدوائر اختار منها ما تريد

المعز علي · 26-03-2015, 10:36 AM

تسلم أخي على الرد ولاكن بحثت ولم اجد

المعز علي · 26-03-2015, 10:37 AM

اخي بحثت ولم اجد

eng.taha · 26-03-2015, 03:21 PM

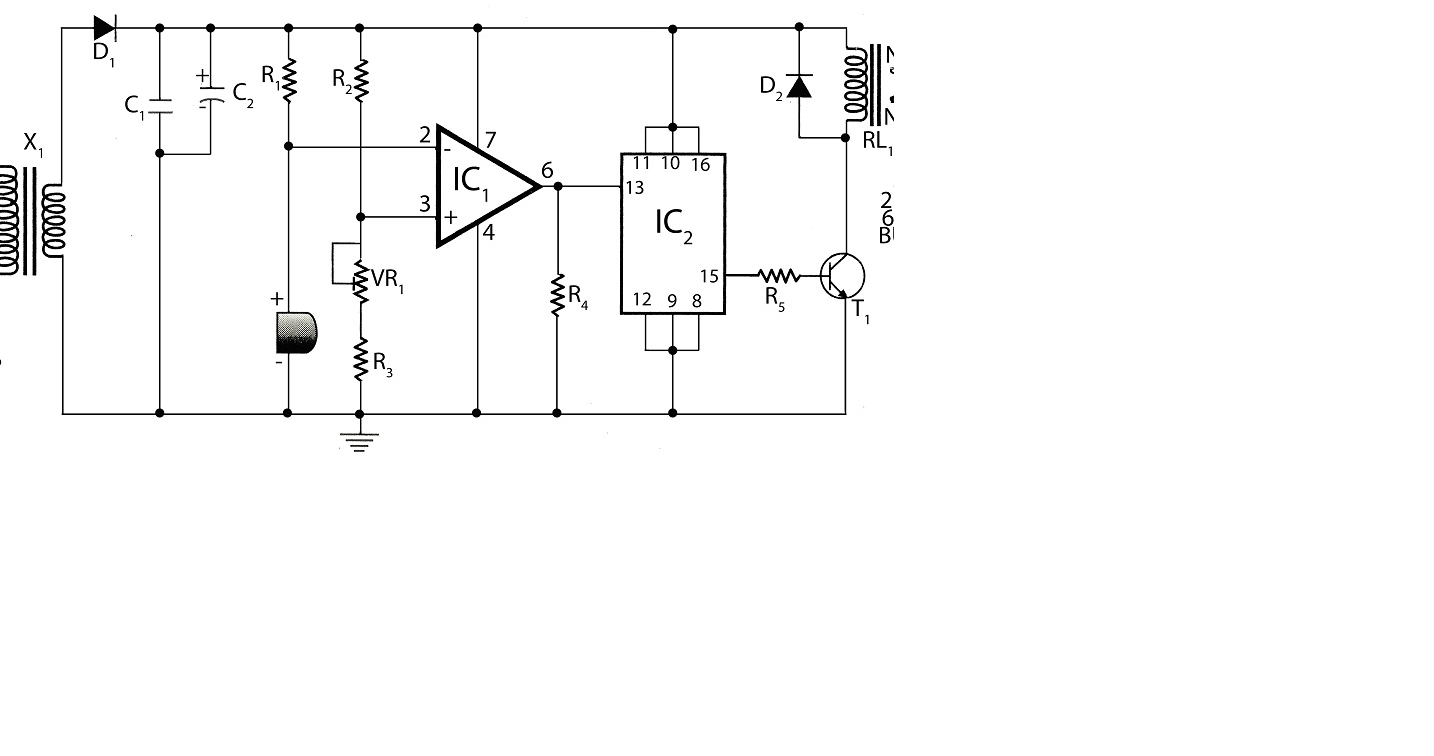

تفضل اخي هذه صورة للدائرة

قم بتبديل RL1 ب Buzzer لكي يصدر لك صوتا وقيم بوضع بطارية 9 فولت بدل x1
وقيم الدائرة
R1 = 22 K

R2, R5 = 1 K

R3 = 470

R4 = 10 K

VR1 = 10 K

C1 = 0.1

F
C2 = 470

F/35V
(IC1 = lm741 (operational amplifier
IC2 = CD4027
T1 = 2N2222
D1, D2 = 1N4001

المعز علي · 26-03-2015, 08:04 PM

والله أخي مش قادر اعبر لك
بجد انت مبدع الف الف مرة
وانا اعجبت ب الموقع والله
وتسلم الف الف الف الف مرة وربنا يحميك

المعز علي · 29-03-2015, 12:52 PM

أخي ما هذا هل هو مايك وما نوعة أقصد ما اسمه

بالنسبة ل Rl ما نوع السماعة التي تصدر صوت مثل صوت السيارة

وشكراً لك أخي
