مساعدة في دائرة تغذية 6 فولت

[salah Gamal]

السلام عليكم ورحمة الله وبركاته

اريد مساعدة منكم في عمل دائرة تغذية 6 فولت بسيطة
بستخدام
ترانس 6 فولت
مكثف
4 سيلكونات
ريجليتور
اريد ان يكون الخرج 5 فولت فقط ثابت لتغذية
PIC16F877A
هذه المكونات موجودة معي ولاكن لا استطيع عمل
دائرة ال PCB الخاصة بدايرة
اريد مساعدة في تصميم الدائرة وعمل PCB الخاصة بها
وجزاكم الله خيراً

[نعيم البديري]

اهلا وسهلا اخي //

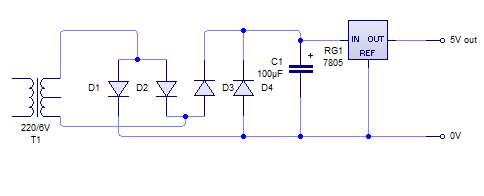

الدائرة بسيطة جدا ولا تحتاج ل عمل بورد PCB ولكن على العموم تابع الاتي من المخطط والرسم الذي ممكن ان يكون باشكال اخرى .

ملاحظة المكثف قيمته اعلى من 100 ممكن 1000uf/16v او اكثر 2200uf مثلا لقد ورد بالرسم 100uf سهوا .

[salah Gamal]

[/QUOTE]
شكرا جزيلا اخي اريد منك توضيح لي دخل 220 وما كل هذه الفتحات

[salah Gamal]

واريد منك توضيح مكان الخرج علي دائرة PCB
