[abdelo]

السلام عليكم ورحمة الله تعالى و بركاته
إخواني المرجو المساعدة لقد كتب برنامج ب الميكرو سي و عملت الدارة في ال إزيس "isis" لكي اختبرها و تم ذلك بنجاح لكن عندما نفذت الدارة في لوحة إلكترونية لم يشتغل معي ذلك يشتغل فقط رقم واحد من اصل اربعة ارقام "7seg" و إذا اضفت led تشتعل و ينطفئ الرقم الذي كان مشغل لا اعرف لماذا
المرجو المساعدة

هذه هي صورة الدارة المنجزة



اظن انه هناك إزدحام في المكونات الإلكرونية اي المولد 5V لا يكفي لتشغيل البطاقة
المرجو مساعدتي لاعرف ماذا يجب ان افعل
عذرا لاني اطلت عليكم و شكرا مسبقا.

[ياسين الحانوتي]

وعليكم السلام ورحمة الله
إذا كانت اضافة ليد تتسبب حقا في انطفاء واحد 7seg ( رغم انه لا علاقة بينهم ) فالمشكلة كما قلت في التغذية..
يبدو أن المصدر لا يستطيع توليد التيار اللازم لتشغيل كل هذه الدارة
حاول استخدام شحان هاتف بفولتية 5v لكن يتحمل تيار كافي (حوالي 1 أمبير)
اذا كنت تستعمل البطارية ضاعف عددها وركبها على التوازي لتحافظ على نفس ال voltage لكن مع قدرة مضاعفة..
وأي استفسار .. نحن معك ..

[Emad Nafisa]

أخي الكريم هذة الدارة لن تعمل طبعاً لعدة أسباب:
أولاً يجب إضافة مقاومات تحديد تيار 220 أوم على أطراف التفعيل لشاشة 7segment
فتركها هكذا بدون مقاومات يؤدي إلى سحب تيار كبير من المتحكم وقد يؤدي إلى
تلف الشاشة أو تلف المتحكم ويفضل أيضاً إضافة ترانزستورات npn أو pnp (حسب الشاشة إن كانت مصعد مشترك أو مهبط مشترك ) إلى أطراف التفعيل
( cc1 ,cc2 ,cc3 ,cc4) لكي تعمل بشكل سليم

ثانياً بالنسبة لليد أعتقد أنك توصله بدون مقاومة أيضاً وهذا يؤدي إلى سحب تيار كبير من المتحكم ومن المعلوم أكبر تيار يتم سحبه من ال pic يجب أن لا يتجاوز ال 90 ميلي أمبير

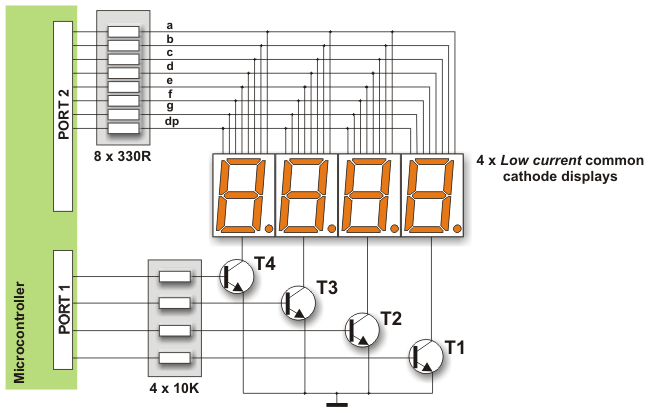

يمكنك الإستعانة بهذه الدارة هنا وصلت مقاومات تحديد التيار من جهة الأطراف الموصولة بالمتحكم لافرق..
