[محمد صلاح عباس]

السلام عليكم
اواجه مشكله فى صناعه جسم cnc اريد بعض المخططات لكى اصنعه ....برجاء المساعده

[محمد صلاح عباس]

الحمد لله انا شغلت المواتير على برنامج mach3 لكن جسم الماكينه لا استطيع معرفه مقاساته

[hussien1995]

السلام عليكم
هنيئاً لك عمل المحركات مع برنامج ماك٣.
أخي الكريم أنا أعمل أيضاً على نفس الألة والأن أنا أعمل على تصميم الهيكل وأنا أنصحك أن تضع المقاسات بنفسك بما تراه مناسباً وبما هوَ متوافر لديك من خامات فأنا بحثت على النت كثيراً ولم أجد إلى بعض التصاميم وأغلبها غير مشروحة جيداً وأيضاً معظم المخططات كانت لمكنات كبيرة وليست صغيرة.

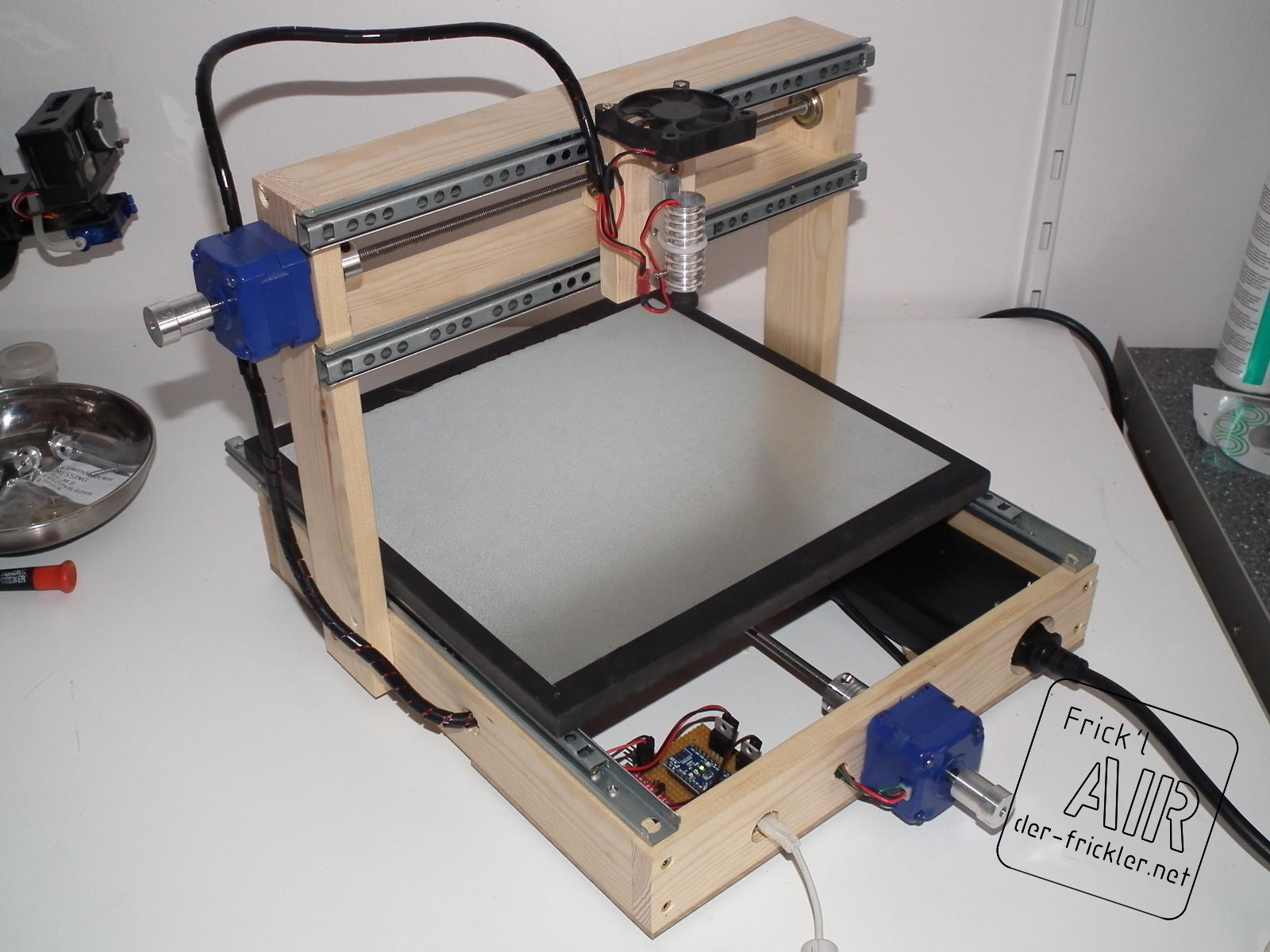

أنا أنصحك أن تختار إحدى هذه التصاميم البسيطة وتضع القياسات بنفسك حسب حاجتك للألة.

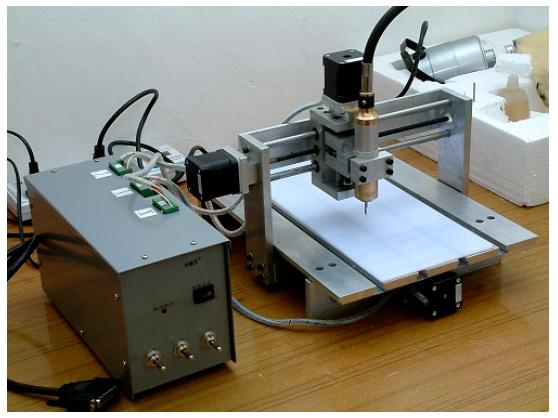

أو هذا التصميم

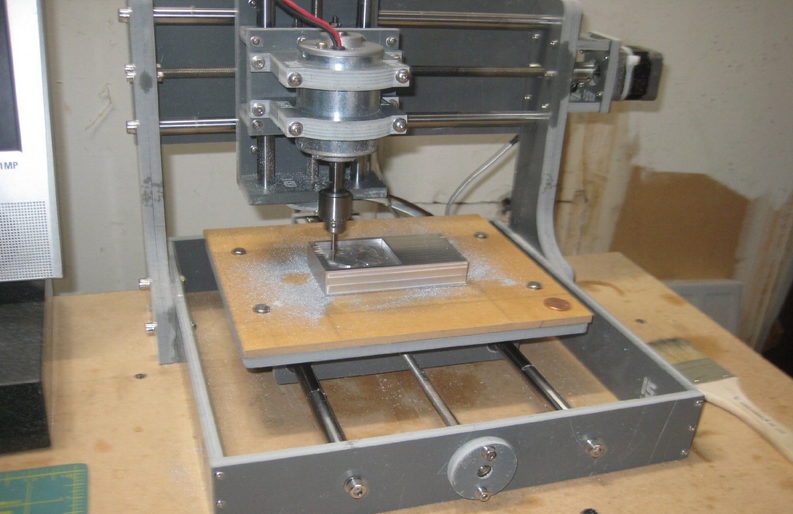

أو هذا التصميم واللذي أعتبره الأسهل بالنسبة للدقة التي يقدمها وأنا شخصيا إعتمدته

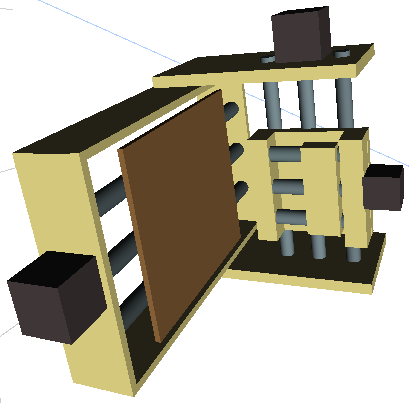

وأنا شخصياً هذه صورة التصميم اللذي أعمل عليه حالياً وأوشك على إنهائه إنشاء الله.

أخي الكريم أعتقد الأن أن لديك فكرة عن التصاميم,أنا عندما أنتهي من الألة إنشاء الله سوف أضع موضوع مفصل لكيفية صناعتها كاملة مع الدرارات وكُل شي يخص هذه الألة إنشاء الله من تصاميم وقياسات وضبط وخلافه.

[محمد صلاح عباس]

اقتباس المشاركة الأصلية كتبت بواسطة hussien1995 السلام عليكم هنيئاً لك عمل المحركات مع برنامج ماك٣. أخي الكريم أنا أعمل أيضاً على نفس الألة والأن أنا أعمل على تصميم الهيكل وأنا أنصحك أن تضع المقاسات بنفسك بما تراه مناسباً وبما هوَ متوافر لديك من خامات فأنا بحثت على النت كثيراً ولم أجد إلى بعض التصاميم وأغلبها غير مشروحة جيداً وأيضاً معظم المخططات كانت لمكنات كبيرة وليست صغيرة. أنا أنصحك أن تختار إحدى هذه التصاميم البسيطة وتضع القياسات بنفسك حسب حاجتك للألة. أو هذا التصميم أو هذا التصميم واللذي أعتبره الأسهل بالنسبة للدقة التي يقدمها وأنا شخصيا إعتمدته وأنا شخصياً هذه صورة التصميم اللذي أعمل عليه حالياً وأوشك على إنهائه إنشاء الله. أخي الكريم أعتقد الأن أن لديك فكرة عن التصاميم,أنا عندما أنتهي من الألة إنشاء الله سوف أضع موضوع مفصل لكيفية صناعتها كاملة مع الدرارات وكُل شي يخص هذه الألة إنشاء الله من تصاميم وقياسات وضبط وخلافه.

استاذى المحترم hussien1995
اشكرك كثيرا لهذه المعلومات القيمه ...كان لى سؤال لو صنعة هذا النموزج من قطاعات الالمنيوم المتوافره بالاسواق افضل ام الخشب افضل؟؟؟

[hussien1995]

لاشكر على واجب أخي وأي شيء أستطيع مساعدتك به سأساعدك به بإذن الله.
بالنسبة للهيكل أنا شخصياً إستخدمت البلاستيك الصناعي وهذه صورة له وهوَ نوع من البلاستيك يمتاز بالقوة والتحمل وسعره رخيص نسبياً ومناسب جداً لنموزج صغير لهذه الألة.

أما إذا لم يتوفر لديك إلا خشب أو ألمنيوم فأنا أرجح الألمنيوم لأنهُ أفضل ويتحمل أكثر بكثير من الخشب.

[محمد صلاح عباس]

اقتباس المشاركة الأصلية كتبت بواسطة hussien1995 لاشكر على واجب أخي وأي شيء أستطيع مساعدتك به سأساعدك به بإذن الله. بالنسبة للهيكل أنا شخصياً إستخدمت البلاستيك الصناعي وهذه صورة له وهوَ نوع من البلاستيك يمتاز بالقوة والتحمل وسعره رخيص نسبياً ومناسب جداً لنموزج صغير لهذه الألة. أما إذا لم يتوفر لديك إلا خشب أو ألمنيوم فأنا أرجح الألمنيوم لأنهُ أفضل ويتحمل أكثر بكثير من الخشب.

هل تقصد البلاستيك الاكلرك واذا كان هو ما هي تخانته 5ملي؟ وكم سعره بالمتر ولا بالوحدة؟ وأين أجده؟

[محمد صلاح عباس]

78 مشاهده و لا احد يفيدنى سوا الاستاذ hussien1995 !!!

[hussien1995]

أجل أخي محمد بلاستيك أكرليك من النوع القاسي وهوَ متين للغاية وسهل التعامل معه.
أنا إستخدمة سماكة ١سم لأنهُ يجب أن لاتنسى أنكَ ستحتاج لوضع رولمانات من أجل البرغي اللذي سوف يسحب المحاور وأيضاً من أجل أماكن البراغي التي سوف تنشئها داخل البلاستيك,لذلك أفضل حل أن تستخدم سماكة ١سم أو أكثر حسب اللذي تجده في السوق.
أخي محمد أين تسكن؟إذا كُنت تسكن في سوريا أخبرني كي أقول لك أين تجد هذا النوع من البلاستيك.
بالنسبة لسعره فأنا عندما إشتريته كان ثمنه حسب الوزن(كغ).
