مشكلة في فرق الجهد

[أبو حسن الرقي]

السلام عليكم ورحمة الله وبركاته
أخواني لقد قمت بتجميع هذه الدائرة لكي أستخدمها على مجموعة ريليهات 12 فولت
لكن خرج المتكاملة 4017 بالكاد ينير الدايودات الضوئية
علما أني قمت بتغذيتها 5 و 9 و 12 فولت ولم يكن الجهد كافيا لملف الريليه
فأفيدوني بارك الله فيكم

الدائرة

[remon romany]

المشاركة الأصلية كتبت بواسطة أبو حسن الرقي

السلام عليكم ورحمة الله وبركاته
أخواني لقد قمت بتجميع هذه الدائرة لكي أستخدمها على مجموعة ريليهات 12 فولت
لكن خرج المتكاملة 4017 بالكاد ينير الدايودات الضوئية
علما أني قمت بتغذيتها 5 و 9 و 12 فولت ولم يكن الجهد كافيا لملف الريليه
فأفيدوني بارك الله فيكم

الدائرة

قم بوضع ترانزيستورات تعمل كمكبر بدلا من الليدات

[أبو حسن الرقي]

بارك الل بك صديقي
لكني أجهل كيفية عمل ذلك
فأرجو منك مساعدتي برسم دائرة لذلك وإعطاءي أرقام وأنواع الترانزيستورات المناسبة لكلا الجهدين 9 و 12 فولت
وشكرا

[remon romany]

المشاركة الأصلية كتبت بواسطة أبو حسن الرقي

بارك الل بك صديقي
لكني أجهل كيفية عمل ذلك
فأرجو منك مساعدتي برسم دائرة لذلك وإعطاءي أرقام وأنواع الترانزيستورات المناسبة لكلا الجهدين 9 و 12 فولت
وشكرا

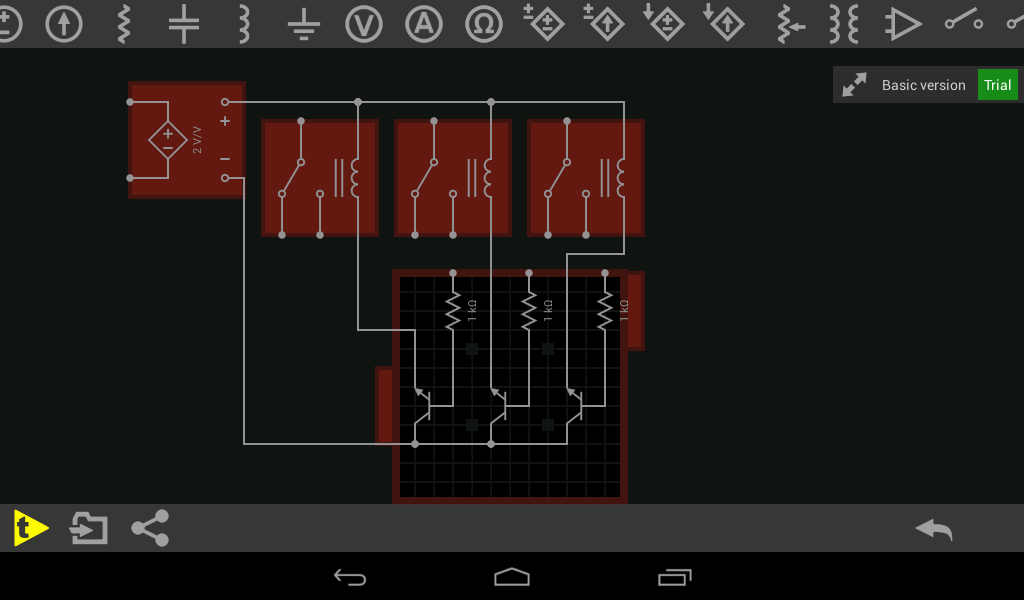

اتفضل دي صوره لشرح طريقة التوصيل واعتقد ان الترانزيستور اللي ممكن تستخدمه
2n2222
بس بصراحة مش متاكد من نوع الترانزيستور ودي حسب الداتاشيت
لكن اي نوع ترانزيستور هتختاره هيكون بنفس التوصيلات اللي في الصوره

[Ayman Korea]

من الممكن استخدام الدائره المتكامله ULN2003 فهى تستطيع تشغيل حتى 7 ريلى و سهله
https://www.youtube.com/watch?v=6zqMEoQo7_Q

[أبو حسن الرقي]

بارك الله بكم جميعا
وساقوم غدا بالتجربة وأوافيكم بالنتائج
