دائرة تشغيل واطفاء مولد 5 KAV
|
| اعلانات |
|
||||||

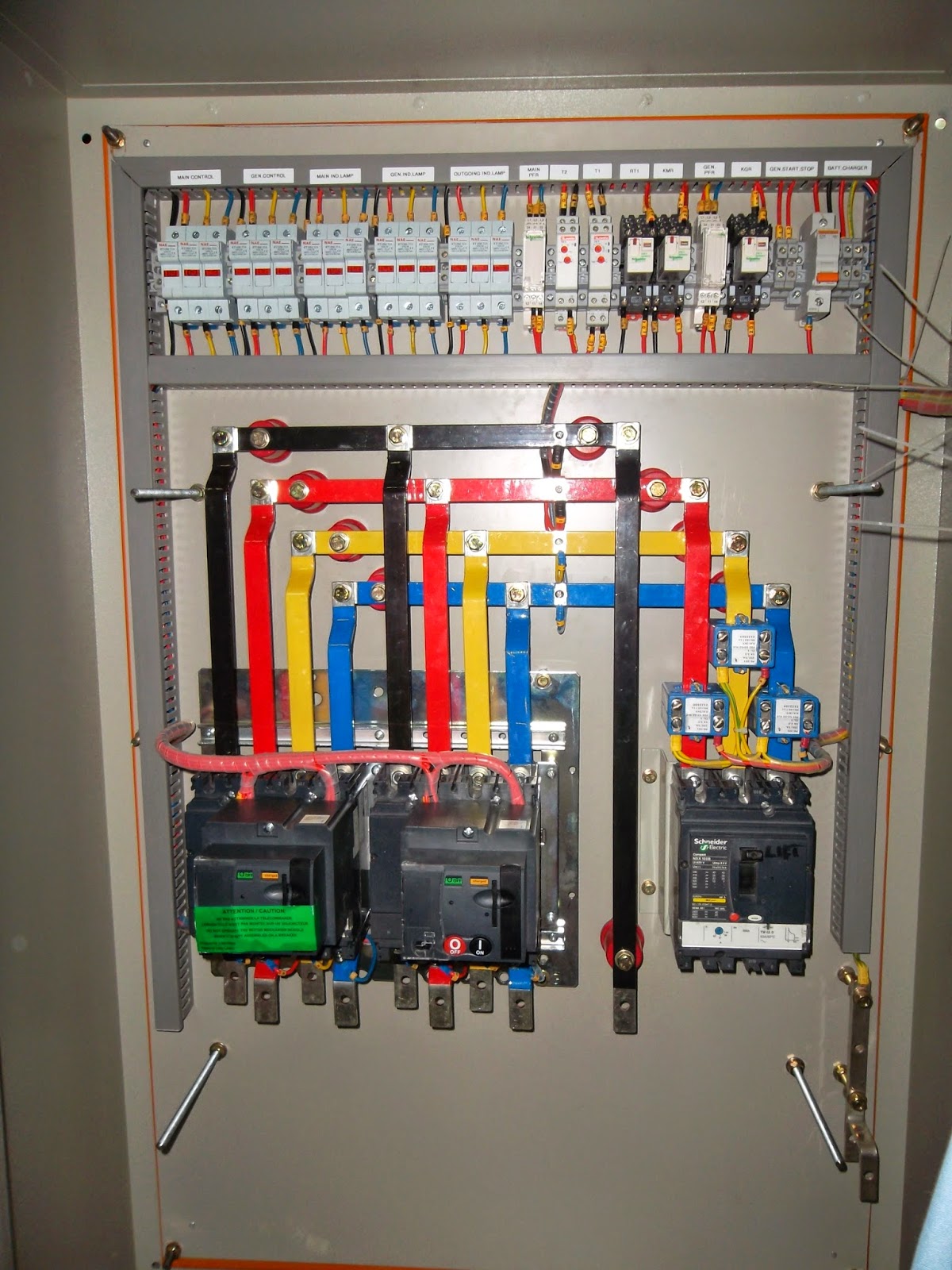

كيفية عمل لوحة ATS يوجد فى اللوحة اختياران two modes of operation اما manual او automatic و يتم التحويل بينهما بواسطة مفتاح selector manual اى يمكن للمستخدم التحويل بين مصدرى التغذية يدويا عن طريق اربع مفاتيح push buttons مفتاحان تشغيل احدهما للمحول و الاخر للتيار العمومى و ايضا مفتاحان ايقاف احدهما للمحول و الاخر للتيار العمومى و يمكن بدلا من استخدام مفاتيح push buttons يمكن استخدام selector بثلاث درجات درجة تشغل مصدر التيار العمومى و اخرى تشغل تيار المولد و درجة تفصل التغذية للمصدرين automatic اى يتم التحويل اوتوماتيكيا و تكون اولوية التشغيل للكهرباء العمومية ( شئ منطقى ) اى عند وجود التيار العمومى و انتظامه ( خد بال حضرتك من انتظامه ده عشان ها تفيدنا فى تصميم دائرة التحكم ) يتم توصيل الحمل بالتيار العمومى .. و عند انقطاع التيار العمومى او عدم انتظامه يتم التحويل الى المولد بعد مدة معينة و عند رجوع التيار العمومى . يتم التحويل اليه ايضا بعد مدة معينة و يتم اطفاء المولد اوتوماتيكيا لاحظ انه يتم تشغيل المولد و اطفاءه اوتوماتيكيا مكونات دائرة التحكم ATS عدد 2 كونتاكتور من نفس النوع و التيار لمصدرى التغذية و حماية ميكانيكية يمكن تركيبها عليهم عدد قاطع MCCB لحماية الحمل عدد ثلاثة timers من النوع on delay و تكون مجهزة لامكانية العمل طوال الوقت عدد 1 جهاز over and under voltage relay و اخر phase sequence and failure relay عدد 1 شاحن بطارية اوتوماتيكى لشحن البطارية و يجب ان يكون تيار شحنه مناسب للبطارية و يكون به حماية من زيادة التيار عدد 2 ريلاى اربع لمبات اشارة اثنان لونهم اخضر و اثنان لونهم احمر مفتاح selector بثلاث اوضاع للتبديل بين وضعى manual و automatic مفتاحان من النوع NC push buttons و مفتاحان من النوع NO push buttons توجد ايضا بعض المكونات الاضافية سيتم ذكرها دائرة القوى للوحة ATS و المقصود بها دائرة توصيل الكونتاكتوران بالحمل  نلاحظ وجود كونتاكتوران الكونتاكتور Km و هو المسئول عن توصيل التيار العمومى للحمل الكونتاكتور Kg و هو المسئول عن توصيل تيار المولد الاحتياطى generator بالحمل لاحظ انه لا يجب ان يعمل الكونتاكتوران معا لان المصدرين ليس بينهم اى تزامن synchronization مما يؤدى لحدوث تيار الى المولد و بالطبع احتراقه ... لذلك يكون هناك حماية كهربية و اخرى ميكانيكية بينهم كما سنرى بالتفصيل نلاحظ توصيل جهاز O-U Voltage اى over and under voltage relay توازى مع خرج المولد الكهربى و مهمته التأكد من قيمة فرق الجهد الخارجة من المولد ... انظر رابط شرح كامل لجهاز over and under voltage protective relay نلاحظ ايضا توصيل جهاز Ph-S Relay اى phase sequence and failure relay و مهمته التأكد من وجود التيار الكهربى العمومى و انتظام ترتيبه و هذا الجهاز عندما يجد وجود مشكلة فى التغذية من المصدر العمومى .. يعطى اشارة للتحويل الى تيار المولد كما سنرى فى دائرة التحكم يتم توصيل قاطع رئيسى MCCB اى molded case circuit breaker قبل الدخول للحمل و مهمته حماية الحمل من التيار الزائد او تيار short circuit و ذلك فى حالة التغذيتين من المولد او من التيار العمومى دائرة التحكم ATS  شرح كيفية عمل دائرة ATS الدائرة منقسمة الى جزئين الجزء الاول يكون مصدر التيار به فى التيار العمومى و توجد مفتاح اوتوماتيك MCB مهمته حماية هذا الجزء من تيار short circuit و من زيادة التيار الجزء الثانى يكون مصدر التيار به تيار المولد و ايضا يوجد مفتاح اوتوماتيك MCB للحماية المفتاح S1 هو selector بثلاث وضعيات وضع 1 و يؤدى الى التحويل الاوتوماتيكى و الوضع 2 و يؤدى الى التشغيل و الفصل يدويا كما وضحنا و الوضع الاوسط يؤدى الى فصل التغذية عن المصدرين اولا : العمل على وضعية automatic اى يكون selector S1 على وضع 1 بفرض التيار العمومى يعمل نجد ان النقطة المفتوحة ph-s relay الخاصة بجهاز phase sequence and failure relay تكون مغلقة عند انقطاع التيار العمومى او حدوث مشكلة به .. يعود النقطة ph-s relay الى وضعها الطبيعى اى مفتوحة فتفصل ملف relay المسمى k1 فيقوم هذا الريلاى بفصل التغذية عن الكونتاكتور Km اى بفصل تغذية التيار العمومى و ايضا يفصل التيماران T1 و T2 فترجع نقاطهم الى اصلها فترجع نقاطه الى اصلها وفى نفس اللحظة يقوم بتشغيل المولد ( و لكن لا يتم ادخال تغذية المولد لحظيا بل بعد مدة محددة بتيمارات ) دائرة تشغيل المولد generator  نلاحظ ايضا عند عمل الريلاى K2 سيقوم بأضاءة لمبة بيان خضراء تدل على عمل المولد عند رجوع التيار العمومى و انتظامه .. سيقوم جهاز phase sequence and failure relay بغلق نقطته المفتوحة و تشغيل ملف الريلاى K1 يقوم هذا الريلاى بالتالى يفتح نقطته المغلقة المتصلة بأطراف تشغيل المولد .. فيقوم بغلقه يغلق نقطته المتصلة مع مفتاح selector S1 ( الذى يكون على وضع 1 ) فيشغل التيماران T1 و T2 التايمر T1 يكون مضبوط على زمن اقل من T2 يقوم التيامر T1 بعد انقضاء الزمن المضبوط عليه بفصل كونتاكتور Kg اى بفصل تغذية المولد و يقوم التيامر T2 بعد انقضاء الزمن المضبوط عليه بتشغيل ملف الكونتاكتور Km و بالتالى ادخال تغذية التيار العمومية ايضا لاحظ انه يقوم بأضاءه اللمبة الخضراء التى تدل على تشغيل التيار العمومى كيفية شحن بطارية المولد اوتوماتيكيا عند عمل التيار العمومى .. يقوم شاحن البطارية بشحن بطارية المولد ( و هذا الشاحن يقوم بتحويل التيار المتردد 220 فولت 50 هرتز الى تيار مستمر 12 فولت او 24 فولت حسب نوع البطارية ) عند عمل المولد .. يكون ملف الريلاى K2 فى وضع تشغيل و يقوم بفتح نقطته K2 المتصلة مع الشاحن اى يقوم بفصل عملية الشحن وضع العمل اليدوى manual فى لوحة ATS و هنا نجعل وضع ال selector على 2 هنا يتم الغاء عمل التايمرات يتم تشغيل التيار العمومى عن طريق المفتاح S2 و فصله عن طريق المفتاح S3 و يتم تشغيل تيار المولد الاحتياطى عن طريق المفتاح S4 و فصله عن طريق المفتاح S5 و نلاحظ انه عند وجود مشكلة فى خرج المولد .. لا يمكن تشغيله يدويا و ايضا عند وجود مشكلة فى التيار العمومى او عدم تواجده .. لا يمكن تشغيله ايضا و يضمن ذلك الريليهات ملاحظات : لاحظ ان فيه حماية كهربية و ميكانيكية تمنع عمل كونتاكتور المولد مع كونتاكتور التيار العمومى رابط شرح كامل لاداة الحماية الميكانيكية فى هذه الدائرة .. يجب اختيار جميع العناصر من كونتاكتورات و ريليهات و timers ان تكون تعمل على تيار متردد جهد 220 فولت و تردد 50 هرتز شكل الدائرة بعد التركيب من الداخل يكون مشابه لهذا الشكل ( مش نفس الدائرة اللى تم شرحها بس مشابه لها )  و من الخارج  |
