المساعدة في تصليح تغذية ECHOSTAR-DSB2110

[DJAFER]

السلام عليكم
جاءني ريسيفر ECHOSTAR-DSB2110 متوقف تماما.
بعد فتح الجهاز وفحص قطعة التغذية وجد المصهر محترق .فقمت بفحصت قنطرة التغذية فوجدتها سليمة,وشككت في المتكاملة 1M0380R فقمت بتغييرها بأخرى قديمة وغيرت المكثفة 22ميكرو بجوارها, وركبت المصهر فأحترق . فهل هناك عناصر اخرى معطوبة ولم انتبه لها , ام توجد طريقة اخرى للتصليح .
الرجاء التوجيه والمتابعة .

[khaled Guevara]

اهلا بيك فالمنتدي استاذي الفاضل


اولا هتجيب كابل تاني وتجرب بيه

ثانيا هتعبك شويه تبعتلي صوره للبورده علشان ااقولك علي كام عنصر كده تفحصهم

[DJAFER]

المشاركة الأصلية كتبت بواسطة khaled Guevara

اهلا بيك فالمنتدي استاذي الفاضل


اولا هتجيب كابل تاني وتجرب بيه

ثانيا هتعبك شويه تبعتلي صوره للبورده علشان ااقولك علي كام عنصر كده تفحصهم

السلام عليكم
شكرا اخي العزيز على المساعدة
اولا ماذا تقصد بكابل ثاني :هل هو كابل التغذية الخارجية , اذا كان الامر كذلك فالتغذية الخارجية يصل الى الرسيفر بدليل ان المصهر يحترق.

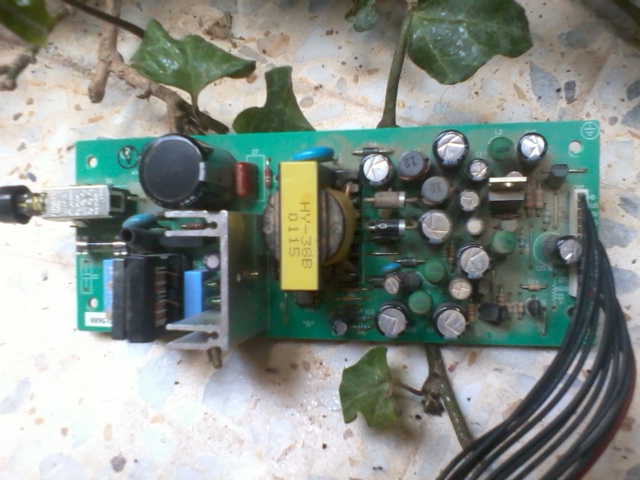

ثانيا هذه صورة لقطعة التغذية المستعملة :

واذا كانت الصورة غير واضحة ممكن ارفعها ثاني .
الرجاء التوجيه والمساعدة .

[أبوالحسن حجزى]

أختبار سيكونات البور
لأحتمال شورت فى أحداهما

[DJAFER]

المشاركة الأصلية كتبت بواسطة أبوالحسن حجزى

أختبار سيكونات البور
لأحتمال شورت فى أحداهما

السلام عليكم
شكرا اخي العزيز على المساعدة
السليكونات عبارة عن قنطرة تم نزعها وفحصها وكانت سليمة .
الرجاء التوجيه والمساعدة .

[fade hbeb]

المشاركة الأصلية كتبت بواسطة DJAFER

السلام عليكم
شكرا اخي العزيز على المساعدة
السليكونات عبارة عن قنطرة تم نزعها وفحصها وكانت سليمة .
الرجاء التوجيه والمساعدة .

و عليكم السلام و الرحمة و الاكرام
اخي الكريم
المشكلة لديك محصورة على الاغلب بالقسم الاول من الدارة
ابحث عن شورت باحد القطع /فايرستور/ موحدات / ايسي التقطيع
مكثفات / زينر ان وجد / محول الشوبر مع اني استبعده
و تأكد من موحدات الخرج في القسم الثاني من الدارة
ودائماً خلي التجربة و الفحص على لمبة السيريه
ــــــــــــــــــــــــــــــــــــــــــــــــــ ـــــــــــــــــــــــــــــ
وبما انك تقول ان الموحدات سليمة
اقترح بتجريب ايسي تكون متاكد انو شغال
مع تحياتي وتمنياتي لك بدوام التالق والنجاح والتوفيق
