السلام عليكم اخواني
لدي مشروع تخرج وهو عبارة عن حساس حرارة يعرض الحراره على شاشة ال lcd وعند ارتفاع الحرارة فوق 25 درجة تعمل المروحة وعند الهبوط يعمل الهيتر وفي نفس الوقت يرسل قيمة درجة الحراره الى الكمبيوتر عن طريق المنفذ
لقد عمل الكود بشكل جيد على برنامج البروتوس ولكن عند الربط في الواقع لا يظهر اي شي على شاشة ال lcd ولكن فقط يعمل الضوء فيها وايضا لا يتحسس الحرارة اطلاقا
قمت بفحص خرج ارجل البك وجدتها 2.65 فولت وفي بورت الشاشة اقل من 2 فولت
اجوا مساعدتي لحل هذه المكشلة و شكرا

هذا هو الكود

### receive data from pic into matlab
s = serial('COM1');
set(s,'BaudRate',4800);
fopen(s);
fprintf(s,'*IDN?')
out = fscanf(s);
<<<<<<<<<<<<<<<<<<<<<<<>.......................... .................
### send data to pic
s = serial('COM1');
set(s,'BaudRate',9600,'DataBits',8,'Parity','none' );
fopen(s);
fprint(s,'fffffffffffff');
<<<<<<<<<<<<<<<<<<.............................
####### program of mikro c
// LCD module connections
sbit LCD_RS at RB4_bit;
sbit LCD_EN at RB5_bit;
sbit LCD_D4 at RB0_bit;
sbit LCD_D5 at RB1_bit;
sbit LCD_D6 at RB2_bit;
sbit LCD_D7 at RB3_bit;

sbit LCD_RS_Direction at TRISB4_bit;
sbit LCD_EN_Direction at TRISB5_bit;
sbit LCD_D4_Direction at TRISB0_bit;
sbit LCD_D5_Direction at TRISB1_bit;
sbit LCD_D6_Direction at TRISB2_bit;
sbit LCD_D7_Direction at TRISB3_bit;
// End LCD module connections
char i[30];
int temp_res;
void main()
{
UART1_Init(9600);
TRISA = 0XFF;
TRISD = 0X00;
while (1) {

_LCD_CLEAR ;
ADC_Init(); // Initialize ADC module with default settings
delay_ms(500);
temp_res = ADC_Read (1); // Read analog value from channel 1
temp_res = 0.49*temp_res;
intTostr(temp_res,i);
if ( temp_res > 25 )
{
portd.f0 = 1;
portd.f1 = 0;
}
else
{
portd.f0 = 0;
portd.f1 = 1;
}
Lcd_Init(); // Initialize LCD
LCD_out(1,1,"temp=");
LCD_out ( 1,6,i);
delay_ms(500);
UART1_Write_Text(i); // Sending Data to Slave module
UART1_Write(10);
UART1_Write(13);

}
}

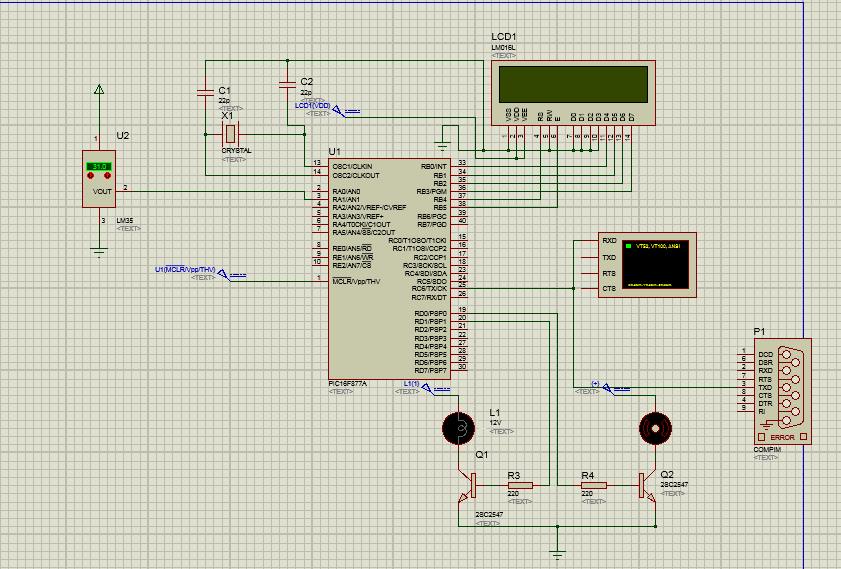

وهذه صورة الدائرة

[eng.taha]

اخوان ارجو المساعده لانني يجب ان اكمل المشروع هذة الاسبوع

[eng.hasan.power]

اختبر كل جزء علي حده ...
انت عندك مثال من ميكرو سي بخصوص ال LCD .. اختبره واتاكد ان التوصيلات صح ...
ونفس الحكاية مع ال Temp sensor ... انا اشتغلتش علي ال sensor ده لكن اتاكد ان البيانات بتاعته بتروح علي ال serial ووصل الكمبيوتر واتاكد ...
قبل ده بردوا فيه مثال من MikroC بخصوص ال serial .. اعمل الدايرة واتاكد انه شغال الاول ....

بمعني ... جرب برنامج انت متاكد انه شغال علي الهاردوير بتاعك .. علشان تتاكد ان المشكلة مش من الهاردوير ولا التوصيلات بتاعتك ...
وبعد كده جرب كل جزء لوحده ...
وبعد كده جربهم مع بعض ...
ولو حاجة وقفت امامك في المراحل ديه ابعت رد وهحاول اشوف المشكلة ....

[حسن هادي محمود]

السلام عليكم
حسب كلامك انت ماكو شيئ عمل معاك أذن اعمل مثل ماقال لك اخ eng.hasan.power
ولكن أنصحك بوضع ليد يعمل فلاشنك لمده 5 ثواني لغرض التاكد من البيك يعمل بشكل صحيح

ايضا تاكد من توصيلات لربما أخطات في توصيل

تأكد من كرستاله مع وضع متسعات 22pf معها

حاول أرفاق ملف مشروع بكامل لغرض التأكد من الاعدادات و ضبط مشروع بشكل صحيح لان وضع كود ضمن مشاركه لايحل مشكله لان هناك أعدادات يجب وصول اليها لغرض عمل تصحيح ان وجد أخطاء بها

طبعا هو يوجد عندك خطأ بالكود مثلا انت لم تحدد اي قناه لقراءه جهد من حساس
وايضا وضعت داله تهيئه الشاشه وadc ضمن while وهذا خطا لازم تخليه قبل while لانه يتم تهيئه مره واحده
ايضا انت وضعت في حساب معادله ارقام عشريه وقمت بتعريف متغير من نوع int

على عموم أرسل ملف كامل للمشروع (( ملف البرمجه + محاكاه ))
على فكره يجب ربط عملي لطرف الشاشه VEE مع مقاومه متغيره لضبط الشاشه


تحياتي
