4017 cascade

[Logic]

السلام عليكم
معروف أن العداد 4017 يتوفر على 10 مخارج وهي كافية في أغلب الحالات.
لكن أحيانا نكون بحاجة إلى أكثر من 10 مخارج ..

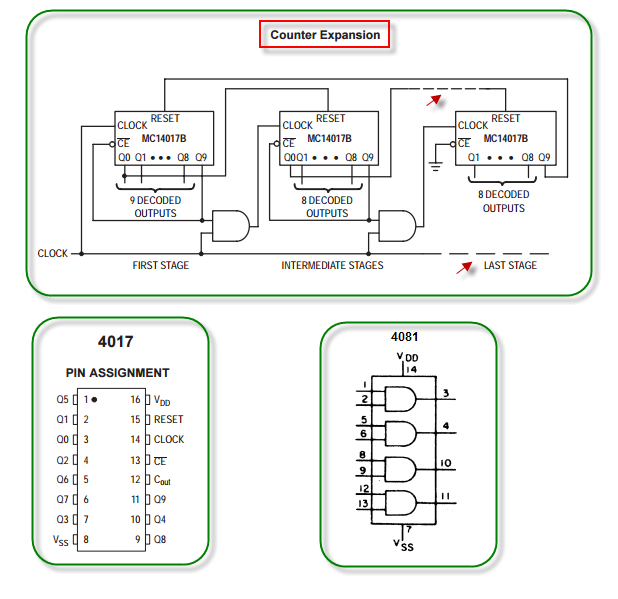

هذه دائرة بسيطة لتوضيح طريقة الحصول على مخارج أكثر باستخدام اثنين 4017 أو أكثر :


وفي الصورة ايضا توضيح أطراف 4017 وأطراف المتكاملة الإضافية 4081 (4 بوابات &)

الطريقة مأخوذة من داتا شيت 4017 ومجربة عدة مرات..

[Logic]

تطبيق على طريقة التركيب السابقة:
استخدام عداداين اثنين:

استخدام عدة عدادات:

http://etronics.free.fr/montages/efl...chema-ef01.pdf

[yasirh88]

السلام عليكم اخي العزيز لوجك
سلامي لك واتمنى ان تكون بصحة جيدة
