[hamadalada]

انا عملت مشروع على السفن سيجمنت وبالنسبالى نجح بنسبة لا تقل عن 85%
والباقى بقا يكمل بسؤاليه
الاول وهو ليه لما بنور رقم على السفن سجمنت زى مثلا 1 باقى الاطراف بيكونو منورين نور ضعيف اى مدخمسين مع العلم ان رقم 1 ثابت اى لا يتغير
الثانى هو انى إن شاء الله لما اخلص الدايرة كلها على البروتس حرفع صوره ليها ويا ريت اهل الخبرة يفيدونى هل فى اى قطع ناقصة او اى مقاومات او مكثفات وخلافة تحتاج انها تتزود ولا لا ودا إن شاء الله لما اخلص الدايرة كلها
وشاكر جدا لكل من يهتم بالرد

[حسن هادي محمود]

اقتباس المشاركة الأصلية كتبت بواسطة hamadalada انا عملت مشروع على السفن سيجمنت وبالنسبالى نجح بنسبة لا تقل عن 85% والباقى بقا يكمل بسؤاليه الاول وهو ليه لما بنور رقم على السفن سجمنت زى مثلا 1 باقى الاطراف بيكونو منورين نور ضعيف اى مدخمسين مع العلم ان رقم 1 ثابت اى لا يتغير الثانى هو انى إن شاء الله لما اخلص الدايرة كلها على البروتس حرفع صوره ليها ويا ريت اهل الخبرة يفيدونى هل فى اى قطع ناقصة او اى مقاومات او مكثفات وخلافة تحتاج انها تتزود ولا لا ودا إن شاء الله لما اخلص الدايرة كلها وشاكر جدا لكل من يهتم بالرد

السلام عليكم
لازم أخي ترفع لنا الكود او تزودنا بملفات المشروع

[ماجد عباس محمد]

اقتباس المشاركة الأصلية كتبت بواسطة hamadalada الاول وهو ليه لما بنور رقم على السفن سجمنت زى مثلا 1 باقى الاطراف بيكونو منورين نور ضعيف اى مدخمسين مع العلم ان رقم 1 ثابت اى لا يتغير وشاكر جدا لكل من يهتم بالرد

هل هذه الظاهرة على البروتس أم واقعيا على الدائرة؟
يجب ان ترفع دائرة الربط بين الميكرو و السفن سيجمنت لنحدد ما إن كان الخطأ سوفتوير أو هاردوير

[moutazyahia]

هذه صورة الدائرة والمشكلة حدثت معنا في الواقع وليست البروتس علماً أن السيفن سيجمنت تعمل على 12 فولت ووضعنا رجيلاتور وبدل المقاومات ال 1 كيلو استخدمنا مقاومة 360 كيلو لأن ال 1 كيلو طيرت الترانزيستور وأيضا من جهة البيك استخدمنا مقاومة 470 أوم مع الأطراف السبعة بالإضافة للماكس 232 ووصلناه بالجهاز وارسل البيانات بشكل جيد إلا أنا صادفنا هذين المشكلتين الأولى وجود ضوء خافت جدا بباقي الليدات والتي لم نرسل لها أمرا مثل رقم واحد ينير لدين تجد الخمس ليدات الأخرى تضيء ضوء خافت

الأمر الأخر أن الرجيلاتور من حين لأخر بيسخن والدايرة لا تعمل بشكل طبيعي وبعض الترانزيستورات بنلاقيها طارت

وبالطبع قمنا بغلق البين mclr بمقاومة مع 5 فولت

[ماجد عباس محمد]

أخى
معذرة فى سؤالى التالى
لماذا ننظر للدوائر الرقمية على أنها لا علاقة لها بالدوائر العادية و أن قانون أوم غير مطبق هنا؟؟؟؟
هذه الدائرة مثال حى على فشل المدعو بروتس فشلا ذريعا

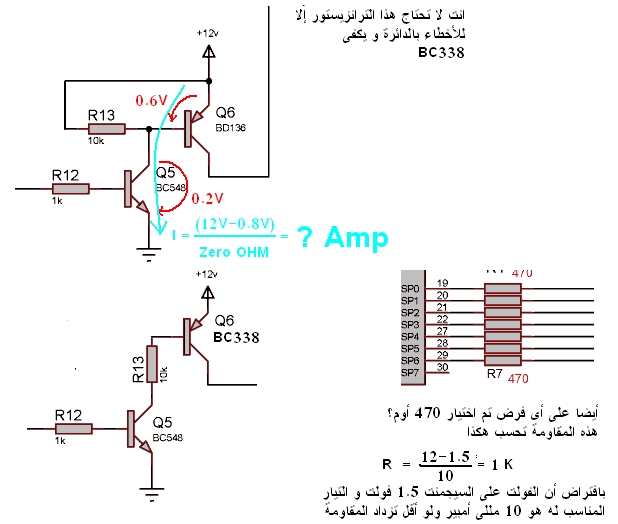

رجاء راجع الصورة المرفقة


عندما يخرج من البورت 1 لتشغيل السفن سيجمنت سيكونQ5 شورت، كم سيكون التيار المار فى المسار الأزرق، الريجيوليتور حمى الدائرة من الإحتراق و سخن هو بسبب مرور تيار فى قصر short circuit وهذا سبب تلف الترانزيستور والذى وضعت بدله أخر يحتمل هذا القصر
الدائرة الصحيحة مرسومة أسفل الدائرة
أيضا المقاومة 470 أوم ستتلف الشاشة و ربما الميكرو أيضا فتيارها على جدا

[Logic]

اقتباس المشاركة الأصلية كتبت بواسطة moutazyahia هذه صورة الدائرة والمشكلة حدثت معنا في الواقع وليست البروتس علماً أن السيفن سيجمنت تعمل على 12 فولت ووضعنا رجيلاتور وبدل المقاومات ال 1 كيلو استخدمنا مقاومة 360 كيلو لأن ال 1 كيلو طيرت الترانزيستور وأيضا من جهة البيك استخدمنا مقاومة 470 أوم مع الأطراف السبعة بالإضافة للماكس 232 ووصلناه بالجهاز وارسل البيانات بشكل جيد إلا أنا صادفنا هذين المشكلتين الأولى وجود ضوء خافت جدا بباقي الليدات والتي لم نرسل لها أمرا مثل رقم واحد ينير لدين تجد الخمس ليدات الأخرى تضيء ضوء خافت الأمر الأخر أن الرجيلاتور من حين لأخر بيسخن والدايرة لا تعمل بشكل طبيعي وبعض الترانزيستورات بنلاقيها طارت وبالطبع قمنا بغلق البين mclr بمقاومة مع 5 فولت

أخي لماذا لم تكملوا في نفس الموضوع :
http://www.qariya.info/vb/showthread.php?t=164635
أولا لأني كنت في انتظار نتيجة القياس وإجراء التعديلات الضرورية بناء على اتلك النتيجة . وثانيا حتى يتسنى للمتدخلين أخذ فكرة كافية وتصحيح الأخطاء والمتابعة ؟
على كل حال حل الترانزيستور سهل بإضافة مقاومة بين قاعدة PNPو NPN وتحافظ على قيم المقاومات الأصلية لضمان حصول العارضات على تيار كافي:

[moutazyahia]

اقتباس المشاركة الأصلية كتبت بواسطة ماجد عباس محمد أخى معذرة فى سؤالى التالى لماذا ننظر للدوائر الرقمية على أنها لا علاقة لها بالدوائر العادية و أن قانون أوم غير مطبق هنا؟؟؟؟ هذه الدائرة مثال حى على فشل المدعو بروتس فشلا ذريعا رجاء راجع الصورة المرفقة عندما يخرج من البورت 1 لتشغيل السفن سيجمنت سيكونQ5 شورت، كم سيكون التيار المار فى المسار الأزرق، الريجيوليتور حمى الدائرة من الإحتراق و سخن هو بسبب مرور تيار فى قصر short circuit وهذا سبب تلف الترانزيستور والذى وضعت بدله أخر يحتمل هذا القصر الدائرة الصحيحة مرسومة أسفل الدائرة أيضا المقاومة 470 أوم ستتلف الشاشة و ربما الميكرو أيضا فتيارها على جدا

أشكر مساعدة حضرتك هذه الدائرة كانت ردا على سؤال لي وبالتالي قمنا بتنفيذها وهذا الرابط

http://www.qariya.info/vb/showthread.php?t=164635

ثانيا ممكن تصحيح لأننا دخلنا في هذا المجال من شهر واحد فقط فأنا أجيد البرمجة بشكل قوي ولكن الدوائر بنتعلم فيها والمشروع عبارة عن شاشات لخدمة العملاء نقوم بتصميمها ضمن برنامج كوينج سيستم فأرجو المساعدة من حضرتك في ضبط الدائرة وربنا يبارك فيك

[moutazyahia]

هل المقاومة التي قبل bc548 الواحد كيلو كافية لأنها المرة الماضية الترانزيستور اتحرق ولذلك وضعنا مقاومة 360 كيلو

وهل هذه الدائرة الماضية كانت سببا في وجود خفوت على الأجزاء التي لم تضاء
