هل لديك أوسليسكوب بقناتين ( تعال واصنع Component Tester ) !

Omar Mekkawy · 02-05-2015, 02:58 PM

سلام عليكم أخوني
كيفك حالكم ؟

اليوم بحمد الله أنشأت دارة Octopus component tester وبصراحة رهيبة !!

شرح الدارة : هي إستغلال أي أوسليسكوب بقناتين وبشرط أنه يدعم الـ X-Y Mode بحيث أن القناة X تمثل الجهد و القناة Y تمثل التيار

ويقوم الأوسليسكوب هنا برسم منحنى أي Component مثل الدايود والمكثف والمقاومة والملف .

ومن خلال شكل الـ Curve نستطيع أن نميز من خلالها جودة المنتج وخاصة تسريب التيار في المكثفات والدايودات !

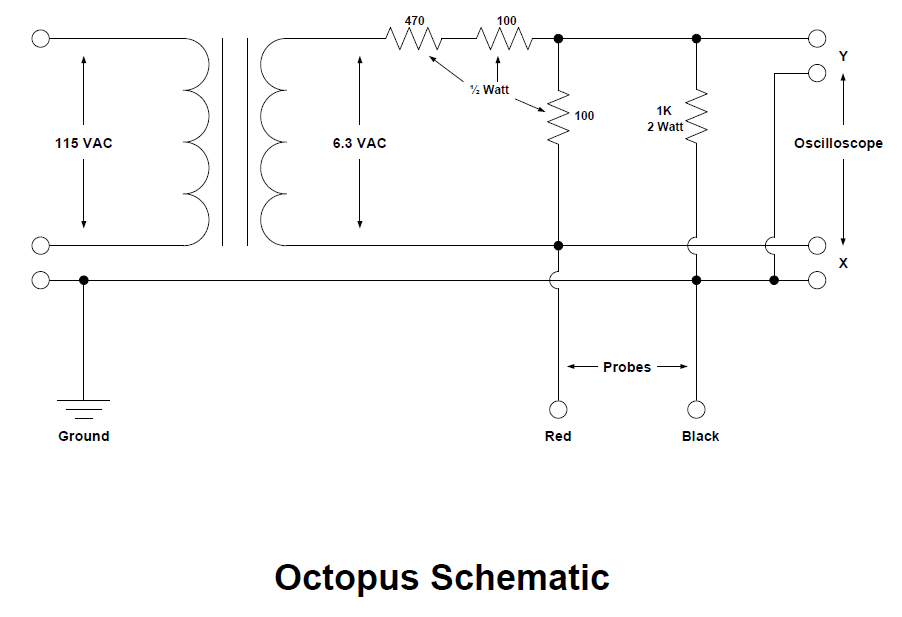

مخطط الدارة التي نفذتها :

بالنسبة للمحول الدخل يكون 220 فولت او 110 حسب الكهرباء الوطنية والخرج 6 فولت .

تفاصيل أكثر عن الدارة
وهنا أيضاً

تعالوا نلعب قليلاً بالدارة

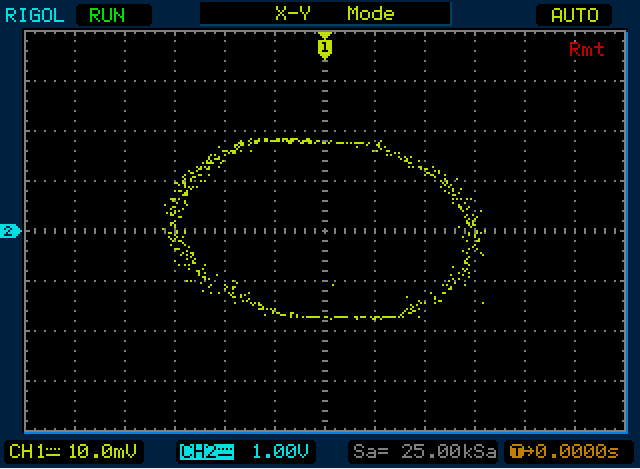

مكثف مكتوب عليه 0.22K :

مكثف سيراميكي 0.68u :

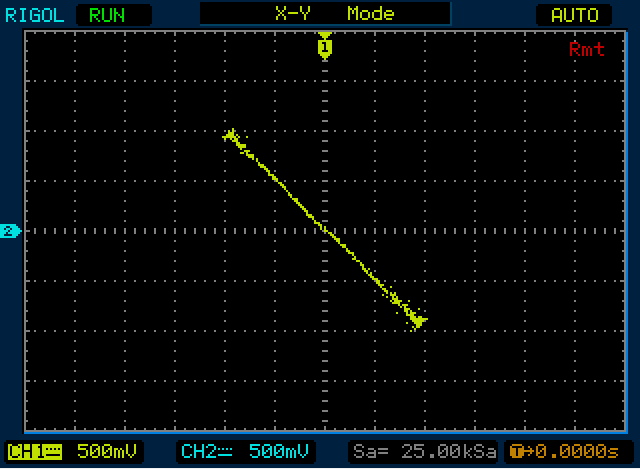

مقاومة 1 كيلو أوم :

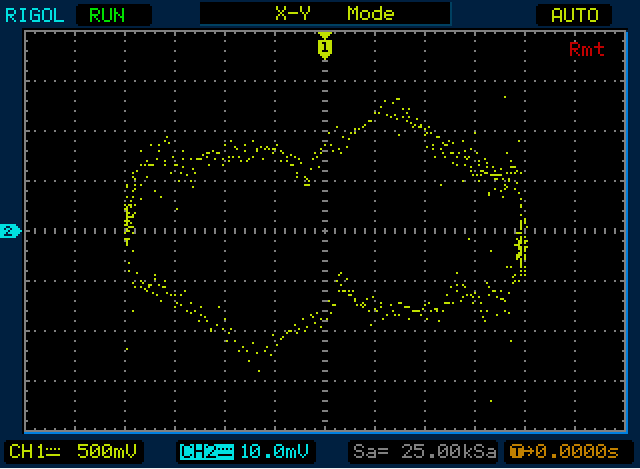

مكثف مكتوب عليه 3.3K :

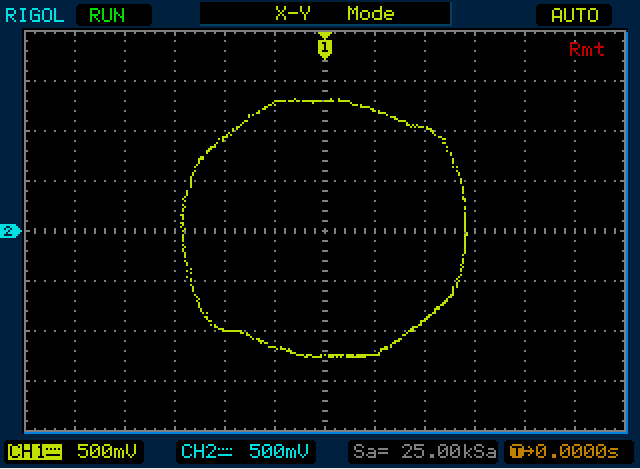

مكثف Tantulum بقيمة 4.7 ميكروفاراد ( لاحظوا الفرق في الجودة ) !!!

مكثف 220uf tantulum ( ذو جودة جيدة نوعاً ما ) :

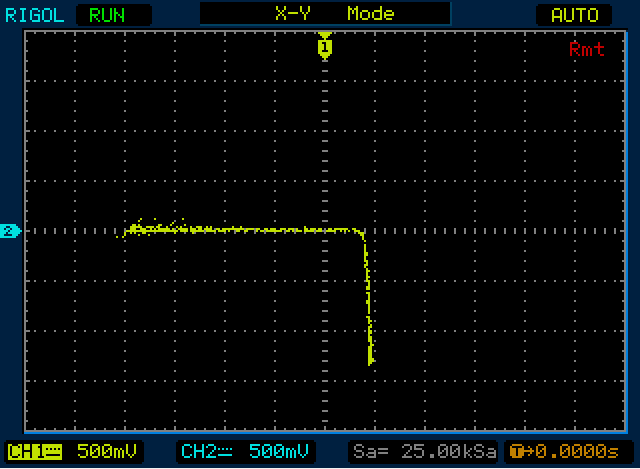

دايود زينر بقيمة 5 فولت :

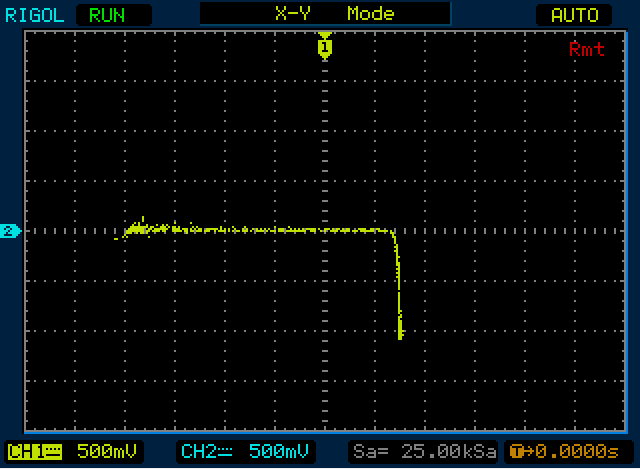

دايود رقمه 6A05 :

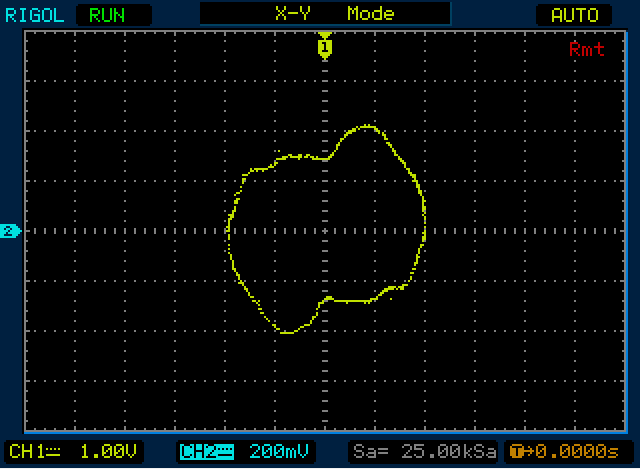

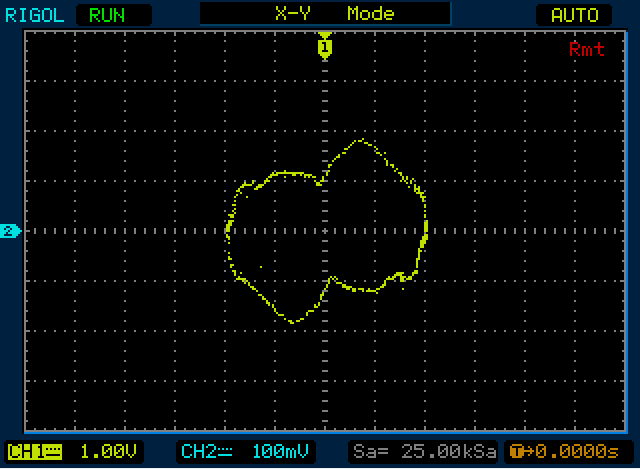

مكثف مكتوب عليه 333M ( جودة سيئة ) !

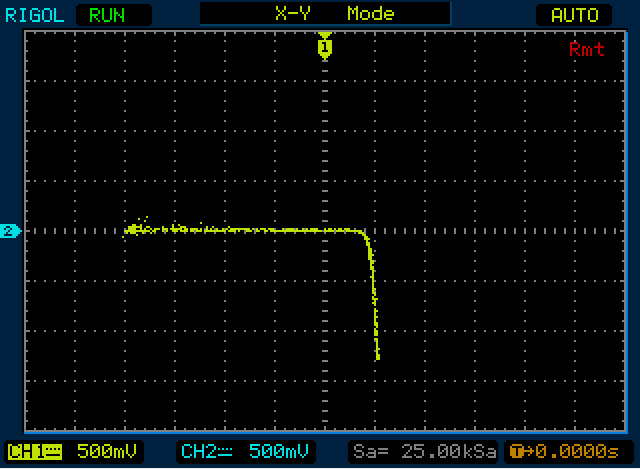

دايود برقم FR302 :
تقريباً هذا Fast Recovery

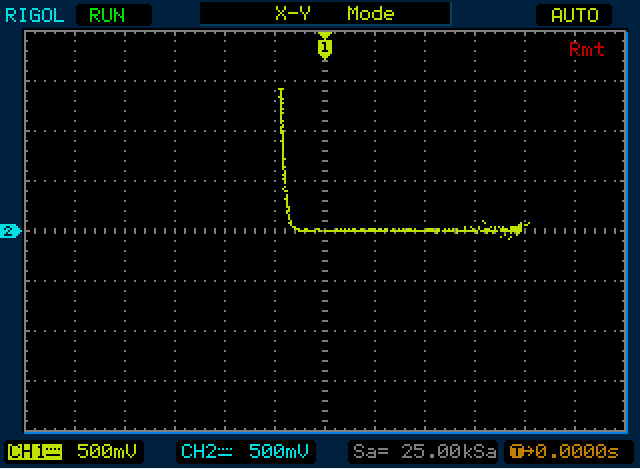

دايود برقم RHRP860 :

دايود UF-2 :

الموضوع إهداء لجميع أعضاء القرية

mourad3d · 02-05-2015, 03:04 PM

موضوع جميل جدا بارك الله فيك وطريقه عرض الموضوع ممتازه
لكن عندى سؤال ازاى تقدر تحدد جودة العنصر ياريت شرح مبسط بالاضافة للصور السابقه

Omar Mekkawy · 02-05-2015, 03:11 PM

رابط الصور بالموضوع ( نسخة إحتياطية ) :

http://www.up-00.com/?SbdY

Omar Mekkawy · 02-05-2015, 03:28 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة mourad3d

موضوع جميل جدا بارك الله فيك وطريقه عرض الموضوع ممتازه
لكن عندى سؤال ازاى تقدر تحدد جودة العنصر ياريت شرح مبسط بالاضافة للصور السابقه

الله يخليك أخوي مراد

ببساطة كل عنصر ليه Curve خاص به كمثال :

1 - المكثف الـ Curve له عبارة عن دائرة وكما تعلم ان أي خلل بخواص المكثف يؤدي إلى تشوه الـ Curve .

لاحظ معي أن المكثف ذو قيمة 4.7 ميكروفاراد ( Tantulum ) هو أجود أنواع المكثفات فعلاً ويظهر ذلك في إنتظام شكل الـ Curve ( وذلك مقارنة بالأنواع الاخرى التي لدي )
.

طبعاً الـ ESR تؤثر على شكل الـ Curve كذلك .
وأي تسريب للتيار يظهر كذلك .
